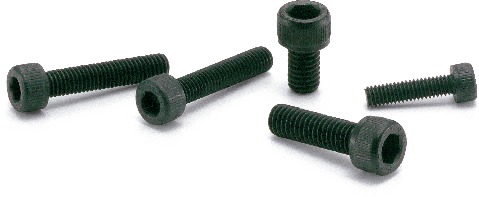

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SNSS-M8-16-RY | M8 | 1.25 | 16 | 13 | 8 | 6 | 12 | CAD | 请求报价 |
| SNSS-M8-20-RY | M8 | 1.25 | 20 | 13 | 8 | 6 | 13 | CAD | 请求报价 |
| SNSS-M8-25-RY | M8 | 1.25 | 25 | 13 | 8 | 6 | 15 | CAD | 请求报价 |
| SNSS-M8-30-RY | M8 | 1.25 | 30 | 13 | 8 | 6 | 17 | CAD | 请求报价 |
| SNSS-M8-35-RY | M8 | 1.25 | 35 | 13 | 8 | 6 | 19 | CAD | 请求报价 |
相关服务
材质、表面处理
| SNSS-RY | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） 低温镀黑铬处理＊1 |
| 强度等级 | A2-70 |
＊1： SNSS-RY的表面处理已变更为低温镀黑铬处理。
用途
防粘连・防烧结/防反射光学设备/FPD制造装置/半导体制造装置
特点
- 耐蚀性、耐药性、耐磨损性优良。
- 漏气少，可在真空环境下使用。
- 优良的润滑性。适用于螺丝的防粘连、防烧结。
- 分光反射率在1.5%以下。用于需要防反射的光学设备等用途。⇒特殊材质螺丝的特性
- 符合JIS B 1176, ISO 4762, DIN 912标准。➡技术资料：JIS B 1176、ISO 4762
