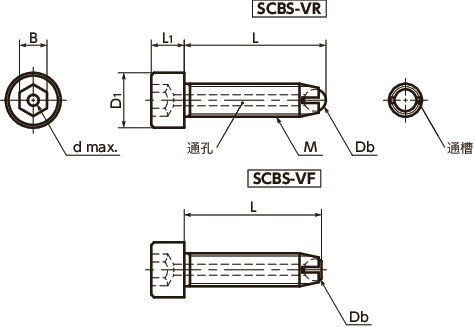

形状図
尺寸・CAD
单位 : mm
| 型号 | L | M | D1 | L1 | Db | B | d | 毎包数量 | 质量 (g) |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|
| SCBS-M5-12-VF | 12 | 5 | 8.5 | 5 | 3 | 4 | 1.5 | 1 | 2.9 | - |
| SCBS-M5-16-VF | 16 | 5 | 8.5 | 5 | 3 | 4 | 1.5 | 1 | 3.4 | - |
| SCBS-M5-20-VF | 20 | 5 | 8.5 | 5 | 3 | 4 | 1.5 | 1 | 3.9 | - |
| SCBS-M5-25-VF | 25 | 5 | 8.5 | 5 | 3 | 4 | 1.5 | 1 | 4.4 | - |
| SCBS-M5-30-VF | 30 | 5 | 8.5 | 5 | 3 | 4 | 1.5 | 1 | 5 | - |
| SCBS-M6-16-VF | 16 | 6 | 10 | 6 | 4 | 5 | 2 | 1 | 5.6 | - |
| SCBS-M6-20-VF | 20 | 6 | 10 | 6 | 4 | 5 | 2 | 1 | 6.5 | - |
| SCBS-M6-25-VF | 25 | 6 | 10 | 6 | 4 | 5 | 2 | 1 | 7.6 | - |
| SCBS-M6-30-VF | 30 | 6 | 10 | 6 | 4 | 5 | 2 | 1 | 8.7 | - |
| SCBS-M6-40-VF | 40 | 6 | 10 | 6 | 4 | 5 | 2 | 1 | 11 | - |
| SCBS-M8-20-VF | 20 | 8 | 13 | 8 | 5.5 | 6 | 2 | 1 | 14 | - |
| SCBS-M8-30-VF | 30 | 8 | 13 | 8 | 5.5 | 6 | 2 | 1 | 18 | - |
| SCBS-M8-40-VF | 40 | 8 | 13 | 8 | 5.5 | 6 | 2 | 1 | 22 | - |
| SCBS-M8-50-VF | 50 | 8 | 13 | 8 | 5.5 | 6 | 2 | 1 | 25 | - |
| SCBS-M10-25-VF | 25 | 10 | 16 | 10 | 7 | 8 | 3 | 1 | 26 | - |
| SCBS-M10-30-VF | 30 | 10 | 16 | 10 | 7 | 8 | 3 | 1 | 29 | - |
| SCBS-M10-40-VF | 40 | 10 | 16 | 10 | 7 | 8 | 3 | 1 | 34 | - |
| SCBS-M10-50-VF | 50 | 10 | 16 | 10 | 7 | 8 | 3 | 1 | 39 | - |
| SCBS-M10-60-VF | 60 | 10 | 16 | 10 | 7 | 8 | 3 | 1 | 47 | - |
材质、表面处理
| SCBS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 球 | SUS440C（硬度55-60HRC） 薄膜氟涂层 |
用途
工件的固定・定位/真空装置/FPD制造装置/半导体制造装置特点
- 用于固定FPD制造装置、半导体制造装置等真空装置、真空容器内的工件。
- 经过无尘洗净・无尘包装。⇒无尘洗净、无尘包装服务
- 通过薄膜氟涂层，无尘洗净后提高了球的润滑性。

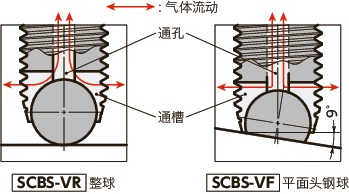

- 通孔和通槽易于排出蓄积于装置内的气体。

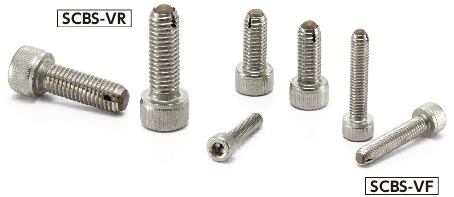

- SCBS-VR通过整球的点接触可靠地固定工件。
- SCBS-VF通过平面头钢球进行面接触。不会损伤工件。球可弹性旋转9°。即使配合面为倾斜面，也能可靠地夹紧。
