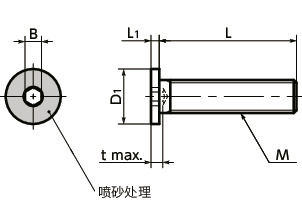

形状図
尺寸・CAD
单位 : mm
| 型号 | M | L | D1 | L1 | B | t | 最大紧固扭矩 (N・m) |
毎包数量 | 质量 (g) |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|
| SSHS-M3-6-HB | 3 | 6 | 6 | 1.3 | 1.5 | 2 | 0.6 | 10 | 0.44 | - |
| SSHS-M3-8-HB | 3 | 8 | 6 | 1.3 | 1.5 | 2 | 0.6 | 10 | 0.53 | - |
| SSHS-M3-10-HB | 3 | 10 | 6 | 1.3 | 1.5 | 2 | 0.6 | 10 | 0.61 | - |
| SSHS-M3-12-HB | 3 | 12 | 6 | 1.3 | 1.5 | 2 | 0.6 | 10 | 0.69 | - |
| SSHS-M4-6-HB | 4 | 6 | 8 | 1.5 | 2 | 2.5 | 1.5 | 10 | 0.89 | - |
| SSHS-M4-8-HB | 4 | 8 | 8 | 1.5 | 2 | 2.5 | 1.5 | 10 | 1 | - |
| SSHS-M4-10-HB | 4 | 10 | 8 | 1.5 | 2 | 2.5 | 1.5 | 10 | 1.2 | - |
| SSHS-M4-12-HB | 4 | 12 | 8 | 1.5 | 2 | 2.5 | 1.5 | 10 | 1.3 | - |
| SSHS-M4-16-HB | 4 | 16 | 8 | 1.5 | 2 | 2.5 | 1.5 | 10 | 1.6 | - |
| SSHS-M5-8-HB | 5 | 8 | 9 | 1.5 | 3 | 3 | 3.1 | 10 | 0.98 | - |
| SSHS-M5-10-HB | 5 | 10 | 9 | 1.5 | 3 | 3 | 3.1 | 10 | 1.2 | - |
| SSHS-M5-12-HB | 5 | 12 | 9 | 1.5 | 3 | 3 | 3.1 | 10 | 1.5 | - |
| SSHS-M5-16-HB | 5 | 16 | 9 | 1.5 | 3 | 3 | 3.1 | 10 | 2 | - |
| SSHS-M5-20-HB | 5 | 20 | 9 | 1.5 | 3 | 3 | 3.1 | 10 | 2.5 | - |
| SSHS-M6-10-HB | 6 | 10 | 10 | 1.5 | 3 | 4 | 5.3 | 10 | 1.9 | - |
| SSHS-M6-12-HB | 6 | 12 | 10 | 1.5 | 3 | 4 | 5.3 | 10 | 2.3 | - |
| SSHS-M6-16-HB | 6 | 16 | 10 | 1.5 | 3 | 4 | 5.3 | 10 | 3 | - |
| SSHS-M6-20-HB | 6 | 20 | 10 | 1.5 | 3 | 4 | 5.3 | 10 | 3.8 | - |
| SSHS-M6-25-HB | 6 | 25 | 10 | 1.5 | 3 | 4 | 5.3 | 10 | 4.8 | - |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SSHS-HB | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） 喷砂处理（仅头部） |
| 强度等级 | A2-50 |
用途
成膜装置/真空装置/FPD制造装置/半导体制造装置特点

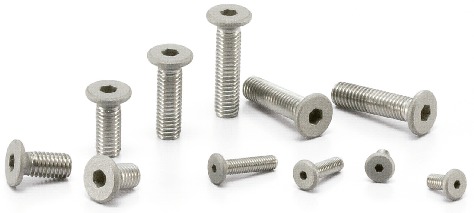

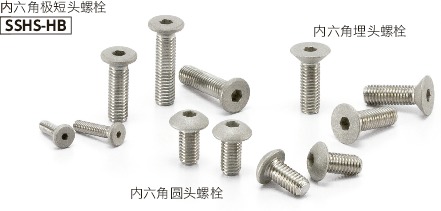

- 头部表面经过喷砂处理的内六角极短头螺栓。
- 经过无尘洗净・无尘包装。⇒无尘洗净、无尘包装服务

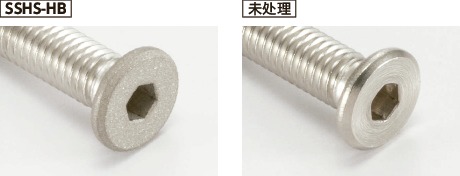

- 通过喷砂处理，使螺丝头部的表面粗糙度增加。
- 使用真空蒸镀等的成膜装置，防止附着于螺丝头部的蒸镀物剥落。
- 我们也制作尺寸、形状等为特殊规格的头部喷砂处理螺丝。请垂询客户中心。
