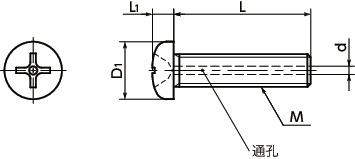

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | d max. |
十字槽 序号 |
毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SVPT-M3-6 | M3 | 0.5 | 6 | 5.5 | 2 | 1.2 | - | 10 | 0.31 | CAD | 请求报价 |
| SVPT-M3-8 | M3 | 0.5 | 8 | 5.5 | 2 | 1.2 | - | 10 | 0.35 | CAD | 请求报价 |
| SVPT-M3-10 | M3 | 0.5 | 10 | 5.5 | 2 | 1.2 | - | 10 | 0.4 | CAD | 请求报价 |
| SVPT-M3-12 | M3 | 0.5 | 12 | 5.5 | 2 | 1.2 | - | 10 | 0.44 | CAD | 请求报价 |
| SVPT-M3-16 | M3 | 0.5 | 16 | 5.5 | 2 | 1.2 | - | 10 | 0.54 | CAD | 请求报价 |
| SVPT-M3-20 | M3 | 0.5 | 20 | 5.5 | 2 | 1.2 | - | 10 | 0.63 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SVPT | |
|---|---|
| 主体 | TW270（1类钛） |
用途
真空装置/真空容器/FPD制造装置/半导体制造装置/电子显微镜特点
- 通孔易于排出蓄积于设备、装置的螺丝孔底部的气体，为真空装置的真空抽吸提供支持。
- 通过特殊表面处理对表面进行了改质。几乎无漏气。
- 无磁。
- 经过无尘洗净・无尘包装。⇒无尘洗净、无尘包装服务
- 关于光亮处理・钛特性⇒钛的特性
