在NBK内部的生产设备中也广泛采用了导轨库浪霸。
下面将通过实际的装置介绍在工厂内的哪些地方使用。

＞＞其他采用案例、特殊产品的介绍请点击这里

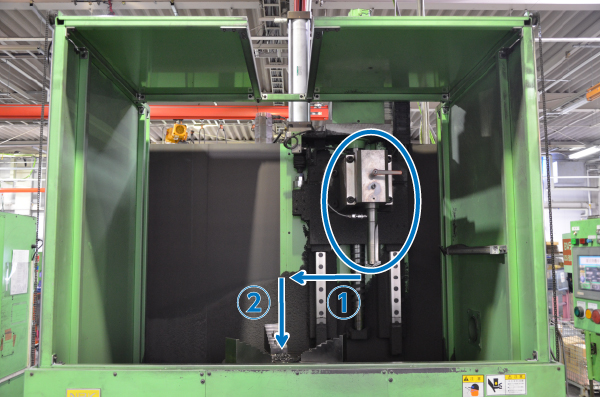

大型皮带轮加工机【提高生产效率、节能】

装置说明

加工大型皮带轮轴孔的装置。
利用气缸使钻头向轴孔加工位置水平移动（①），沿垂直方向加工轴孔（②）。

课题

• 钻孔加工时的振动：气缸驱动的水平轴（①）刚性不足。
• 消耗大量空气：为防止钻孔加工的振动，自始至终必须使用大型气缸（φ100）进行保持。

对策

将导轨库浪霸应用于刚性不足的水平轴。

效果

• 提高生产效率：加工轴孔时利用导轨库浪霸保持水平轴，使刚性得到改善。防止振动，可实现高速加工。
• 削减空气消耗量：通过利用导轨库浪霸替代气缸在加工时进行保持，气缸可以采用水平方向移动所需要的最小尺寸（Φ40），削减80%的空气消耗量。

使用产品

气压型/常闭型/带制动机构　　MBPS

效果详情、其他采用案例

提高生产效率（改善刚性、防止振动）

驱动部分的低成本化、节能

衬套皮带轮自动加工机【提高安全性、提高生产效率】

装置说明

自动加工衬套皮带轮的预留孔及螺孔的装置。
左侧的搬运装置将皮带轮置于工件滑台上。工件滑台移动至预留孔加工位置、螺孔加工位置，完成加工后，再由右侧的搬运装置运送至下一道工序。

课题

• 搬运装置的垂直轴下落对策。
• 刚性不足所造成的预留孔、螺孔加工时的振动。

对策

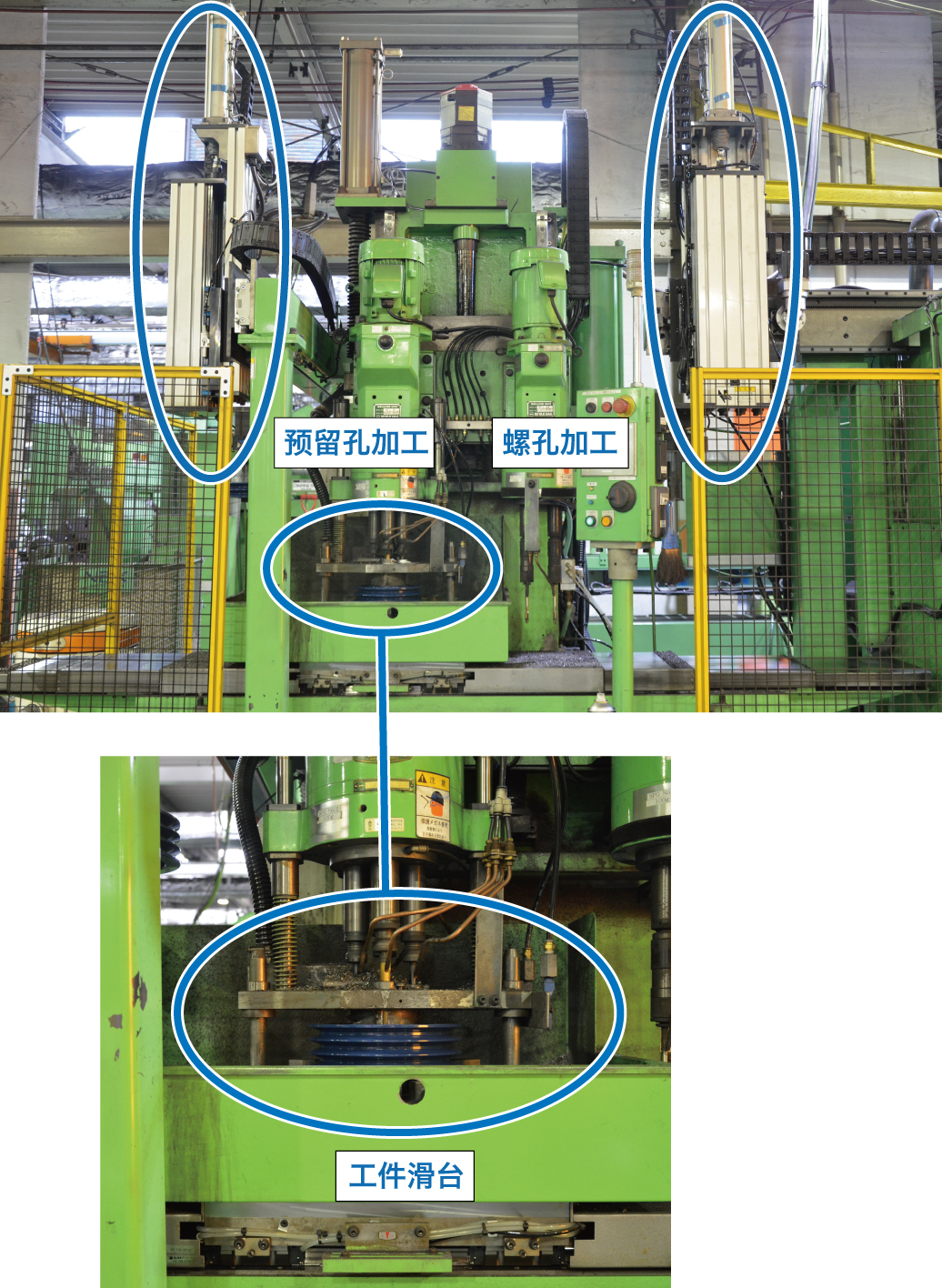

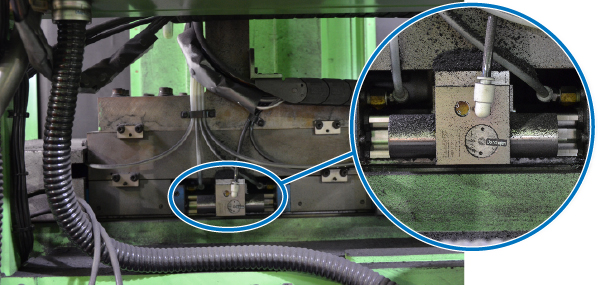

将导轨库浪霸应用于搬运装置的垂直轴及工件滑台的水平轴。

搬运装置

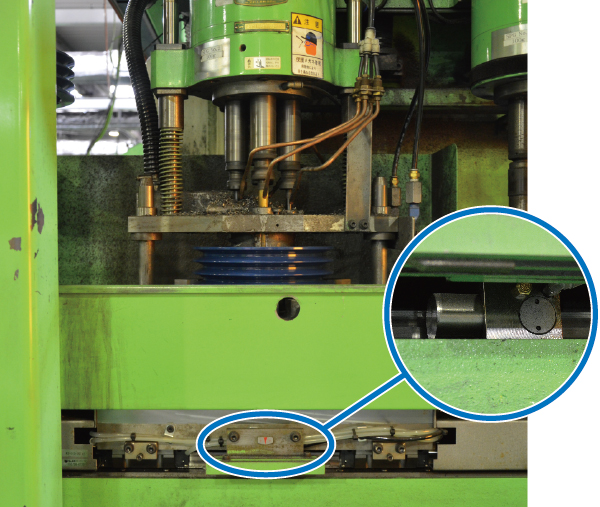

工件滑台

效果

• 提高安全性：防止搬运装置的垂直轴下落。
• 提高生产效率：通过改善工件滑台的刚性，防止振动。

使用产品

搬运装置･･･气压型/常闭型/带制动机构　　MBPS

工件滑台･･･气压型/常闭型　MKS

效果详情、其他采用案例

防止掉落机构的小型化、提高安全性

提高生产效率（改善刚性、防止振动）

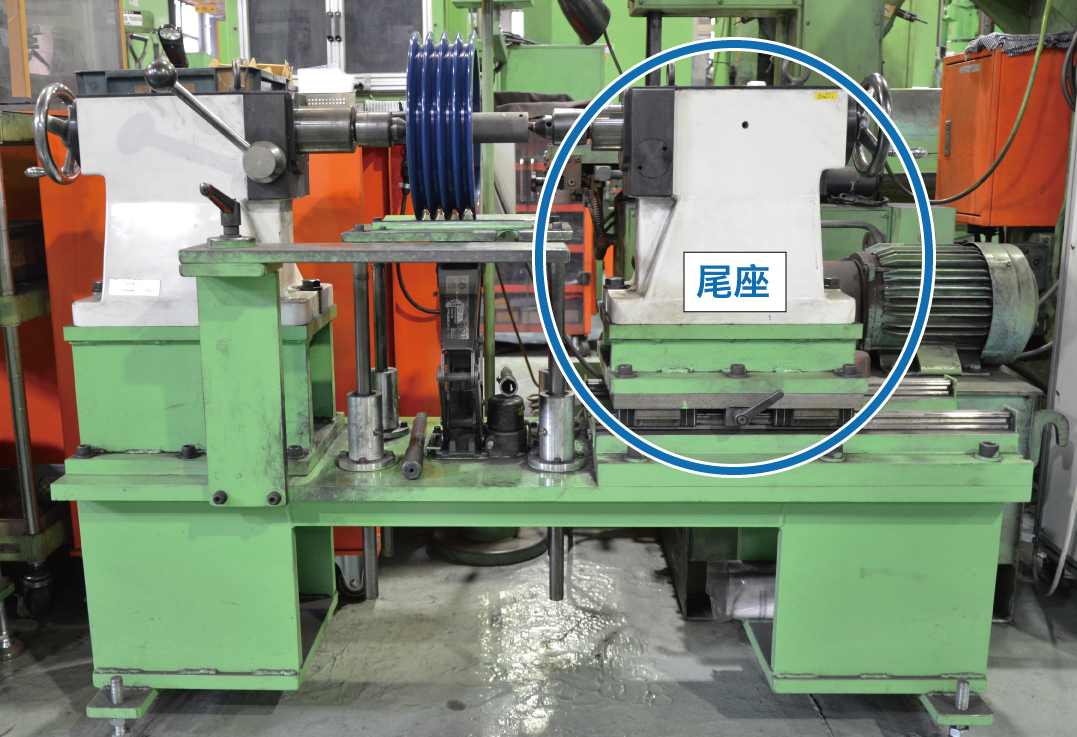

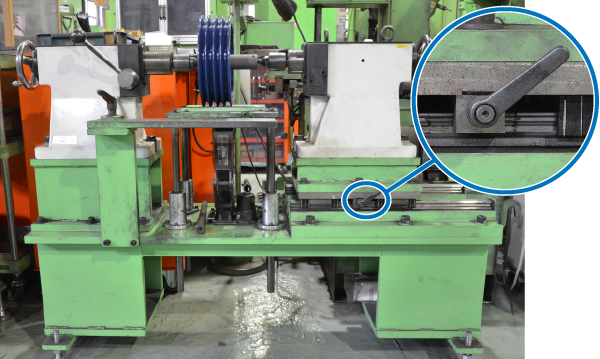

皮带轮振动检查装置【提高生产效率、省空间化】

装置说明

检查皮带轮振动的装置。

课题

• 希望使移动频率较高的尾座位置保持变得更轻松方便。
• 装置上没有增设位置保持机构的空间。

对策

使用导轨库浪霸固定尾座。

效果

• 提高生产效率：只需操作夹紧手柄，即可轻松简单地实现位置保持。检查速度加快，有助于提高生产效率。
• 省空间化：直接安装在直线导轨的轨道上，可以紧凑地实现滑台的位置保持。

使用产品

手动型　HK

效果详情、其他采用案例

提高生产效率（改善刚性、防止振动）

位置固定机构的小型化、低成本化

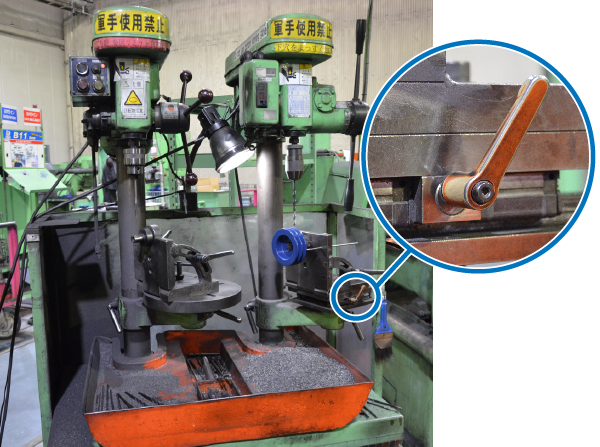

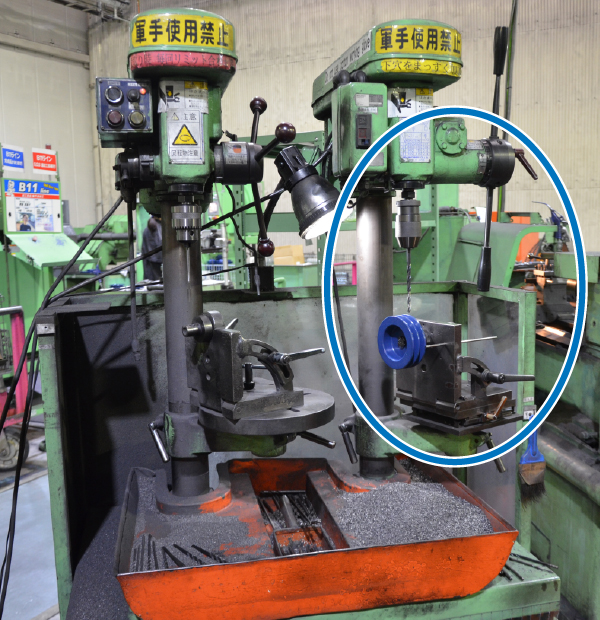

小型皮带轮加工机【省空间化】

装置说明

小型皮带轮的螺孔加工装置。
设置皮带轮，手动对准螺孔加工位置，利用钻头进行加工。

课题

希望紧凑地实现攻丝加工中滑台的位置保持，并提高操作性。

对策

使用导轨库浪霸保持滑台位置。

效果

省空间化：紧凑地实现滑台的位置保持。可快速进行位置保持、释放。

使用产品

手动型　HK

效果详情、其他采用案例

位置固定机构的小型化、低成本化

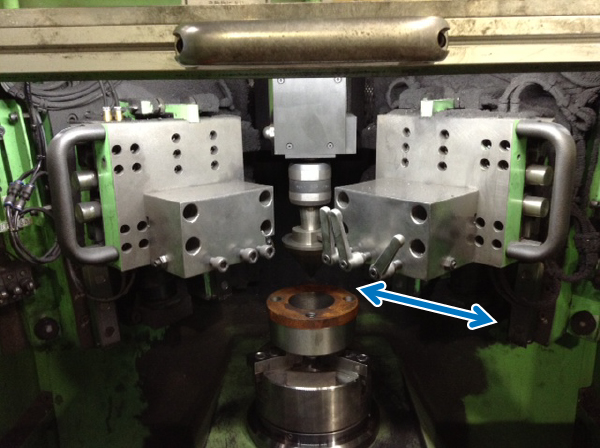

衬套加工机 【提高生产效率、防止加工不良、缩短切换准备时间】

装置说明

加工衬套外周的装置。
根据衬套的尺寸变更车刀位置。

课题

• 刚性不足导致加工外周时产生振动。
• 忘记紧固保持车刀位置的螺丝或紧固不足导致加工不良。
• 变更车刀位置时的固定作业耗费时间。

对策

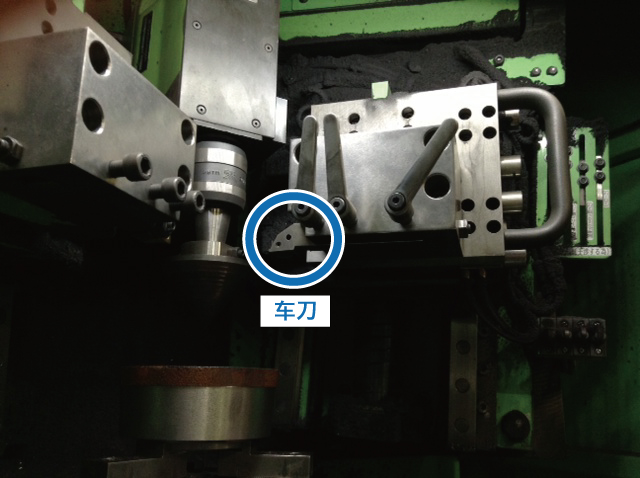

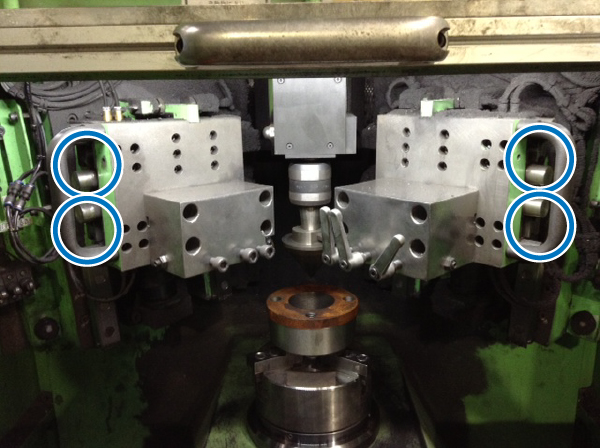

使用导轨库浪霸固定车刀。

效果

• 提高生产效率：通过防止振动，增大切深量。
• 防止加工不良：改善利用螺丝保持位置时忘记紧固、紧固不足的情况。
• 缩短切换准备时间：可根据加工的工件快速变更车刀位置。

使用商品

空気圧/常時閉　MKS

效果详情、其他采用案例

提高生产效率（改善刚性、防止振动）
