什么是联轴器？

短片技术讲座

迷你联轴器的选择方法　※有音频

伺服系统高速化的关键是什么？※有音频

为何需要联轴器？

联轴器的主要作用有，

1. 连接马达等的驱动轴和滚珠丝杠等的从动轴，传递动力。
2. 容许驱动轴和从动轴轴心的安装误差。
3. 吸收装置的冲击、振动。
4. 提高装置的性能。

1．连接驱动轴和从动轴、传递动力

联轴器的最大作用是，如下图所示，连接马达等驱动轴和滚珠丝杠等从动轴，将马达动力传递给从动轴。

和轴连接的方法有很多种，如直接将螺丝压在轴上连接的“定位螺丝固定型”、利用摩擦力连接的“夹紧型”、利用楔形效应的“胀紧套型”等。

＞＞联轴器的连接方法一览

２．容许驱动轴和从动轴轴心的安装误差。

驱动轴和从动轴的轴心偏离称为误差。误差有偏心、偏角、轴向偏差（轴方向偏离）3种，这些将可能导致振动、噪音、轴承不均匀磨损等引起装置发生故障的原因，因此需尽可能减小。

＞＞误差的调整

然而，在组装装置时将误差调整控制为零非常困难。

联轴器具有容许组装时无法完全调整的误差调整的作用。

３．吸收装置的冲击、振动。

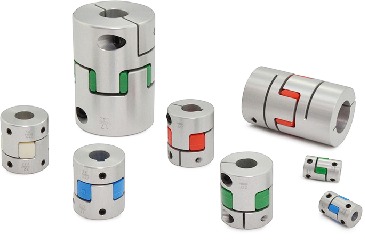

梅花型联轴器中嵌入了弹性体等作为中间零件，是可以借此吸收冲击和振动的联轴器。
＞＞梅花型联轴器

４．提高装置的性能。

根据不同的联轴器类型，除了前面所说的作用外，有的还能够提高装置性能。
举个例子，NBK一体成型的高减振能力橡胶“高减振能力橡胶型XG系列”能通过抑制伺服马达的共振来提高极限增益、缩短整定时间，从而提高生产效率。
＞＞高减振能力橡胶型详情

联轴器的种类和特点

NBK拥有只有专业厂家才能生产的联轴器产品的强大阵容。
除了满足伺服马达的高响应性的高减振能力联轴器XG系列外，拥有NBK膜片系列联轴器中最高刚性的簧片型联轴器XHW、适用于步进马达的完全一体构造的狭缝型MS系列、对轴承的负荷和反作用力较小的十字接头型XUT、性价比优异的十字滑块型MOR、超高精度的刚性联轴器XRP等。
NBK将为您提供符合规格要求的最合适的联轴器。

特点一览

	零背隙	高扭矩	容许 误差调整	成本	扭转 刚性	减振性	适用马达		特点
							伺服步进	通用
高减振能力型	◎	◎	○	○	○	◎	◎	○	最适合于伺服马达 ＞＞详情
膜片型	◎	○	○	△	◎		○		高扭转刚性 有全不锈钢制 ＞＞详情
弹性间隔体型	△	◎	○	○	△	○	○	◎	高扭矩 ＞＞详情
一体狭缝切割型	◎	△	△	△	○		△		完全一体构造 有全不锈钢制 有全树脂制 ＞＞详情
十字滑块型		◎	◎	◎				◎	低成本 容许误差调整大 ＞＞详情
十字接头型	○		○		○		○		偏心反作用力小   ＞＞详情
一体刚性型	◎	◎		◎	◎		○		低成本 高扭转刚性 有全不锈钢制 ＞＞详情
波纹管型	◎	△	○	○	○				最适合于编码器 有全不锈钢制 ＞＞详情
锯齿型		△	○	◎				◎	低成本 ＞＞详情

高减振能力橡胶型

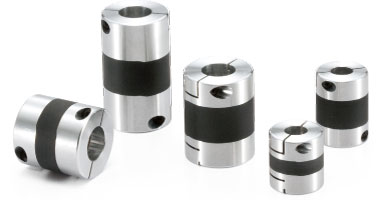

一体成型的防振橡胶可抑制伺服马达的共振。缩短装置的整定时间，提高生产效率。

查看产品 观看更详细的特点（有短片）

膜片型

由于膜片（金属弹簧）具有挠度，因此允许有误差调整量。
高扭矩规格的XH系列最适合于瞬间最大扭矩高达350％的伺服马达。

查看产品 观看更详细的特点

弹性间隔体型

由于中间的树脂弹性间隔体会起到缓冲垫的作用，因此具有很强的耐振动、耐冲击。

查看产品

一体狭缝切割型

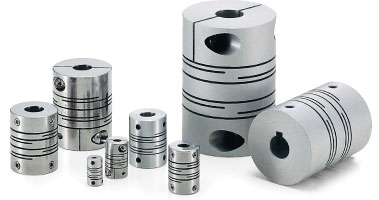

在金属制圆柱材料上开槽，使其具有挠度，可允许有误差调整量。

查看产品

十字滑块型

由于中间零件的间隔体会滑动，因此允许有较大的误差调整量。
反作用力变小，减轻了对轴承的负担。由于各零件分开，组装作业简单易行。

查看产品

十字接头型

由于销和衬套会滑动，因此允许有误差调整量。
偏心反作用力变小，减轻了对轴承等的负担。

查看产品

一体刚性型

无挠曲性、构造简单的联轴器。高扭转刚性。

查看产品

波纹管型

金属制的波纹管容许误差调整。旋转等速性良好，最适合于编码器。

查看产品

锯齿型

低成本。由于各零件分开，组装作业简单易行。

查看产品

联轴器的使用例

正如“联轴器的种类和特点”项目所介绍的一样，联轴器的特性因类型而异。因此，根据安装装置、课题的不同，最适用的联轴器也各不相同。
下面是一个例子。除此之外，还汇总了不同装置、课题最适用的联轴器。欢迎浏览阅读。
＞＞联轴器的使用例一览

表面贴装机

装置的课题

生产效率提高（高流量）

选型要点

通过对应伺服马达的高增益值缩短整定时间

采用产品

高减振能力橡胶型 / XGT2

制糕点机械

装置的课题

耐腐蚀性

选型要点

全不锈钢制联轴器

采用产品

一体狭缝切割型 / MSTS
