公布日期：2019年02月08日
误差调整方法
组装联轴器与单轴引动器时，如果误差已正确调整，轴与联轴器的轴孔之间则会产生间隙。这样，即使旋转联轴器，滑台也不会动作；即使滑动滑台，联轴器也不会旋转。滑台因联轴器旋转而进行动作或联轴器因滑台滑动而进行旋转时，需要调整误差。
本页介绍出现上述情况时的误差调整方法。

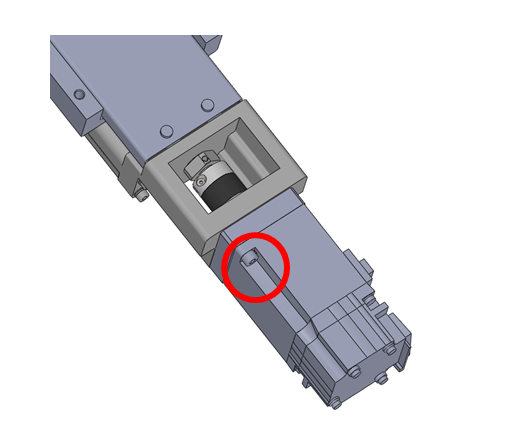

1. 松动马达法兰的固定螺丝。
此时联轴器螺丝的状态：马达轴侧以规定的螺丝紧固扭矩进行紧固，引动器轴侧处于紧固前的状态。
2. 调整误差。

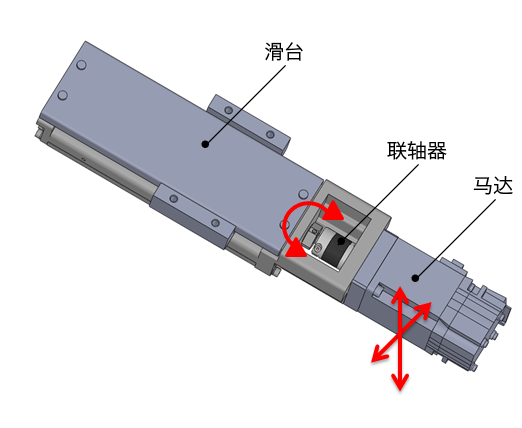

①旋转联轴器进行确认时上下左右移动马达，调整到旋转联轴器，滑台也不会产生移动的位置上。

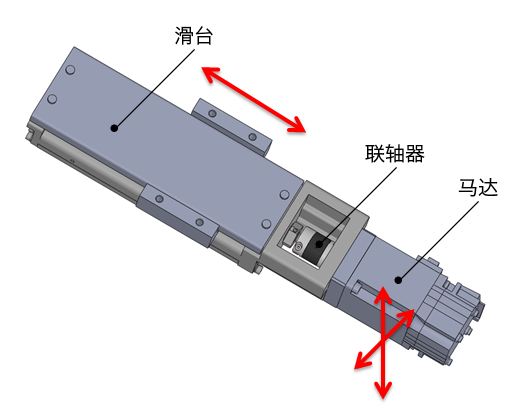

②滑动滑台进行确认时
上下左右移动马达，调整到滑动滑台，联轴器也不会产生旋转的位置上。

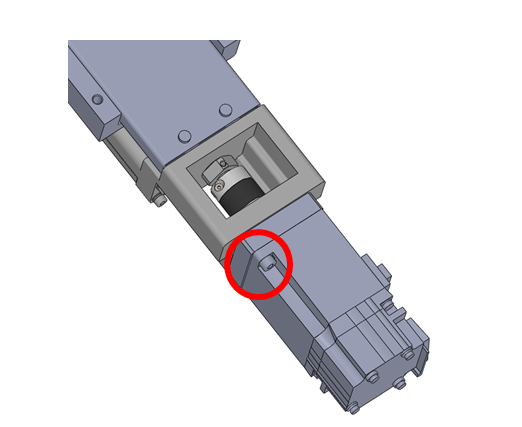

3. 在调整好的位置上，将马达法兰固定到引动器上。

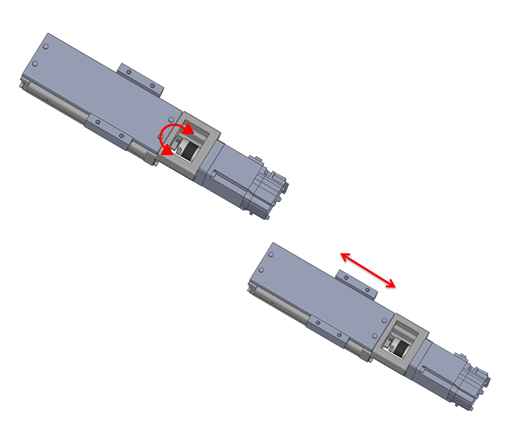

4. 确认两轴间的误差。
请转动联轴器，确认滑台不移动。或使滑台滑动，确认联轴器不旋转。
滑台因联轴器旋转而进行移动或联轴器因滑台滑动而进行旋转时，请从步骤1开始重新进行调整。

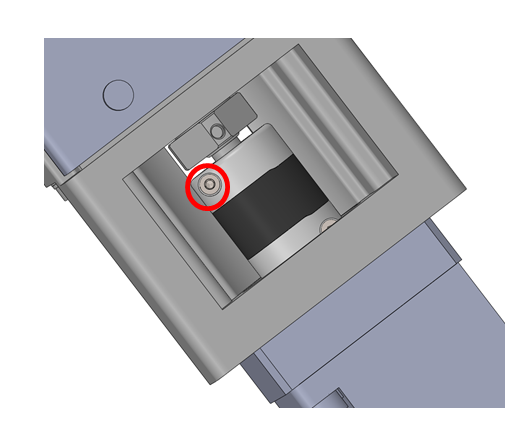

5. 以规定的螺丝紧固扭矩紧固滚珠丝杠侧的夹紧螺栓。此时，请使用扭矩起子等，控制紧固扭矩。
螺丝紧固扭矩的确认方法 ＞
