术语说明

温度补正系数

根据联轴器的使用温度而乘以额定扭矩、最大扭矩的系数。
XGT2  XGL2  XGS2  XGT-C  XGL-C  XGS-C  MJC  MJS  MJB  MOC  MOR  MOL  MOS  MSF  的额定扭矩，最大扭矩会发生变化。
当环境温度高于30℃时，请依据表中的温度补正系数调整额定扭矩和最大扭矩。

周围温度	温度补正系数
-20℃～30℃	1.00
30℃～40℃	0.80
40℃～60℃	0.70
60℃～120℃	0.55

MOHS-C MOP-C MSXP-C 的耐热性优异，额定扭矩和最大扭矩不会因使用温度而变化。因此不需要使用温度修正系数进行修正。

旋转直径

旋转直径是指联轴器外径（φA）或螺栓头伸出时的直径（φA1）中的较大的值。
在狭窄部位使用联轴器时，请注意旋转直径。旋转直径请参阅下表。
旋转直径根据基准尺寸计算得出。
由于会随着公差变动，设计值请保留充裕些。

旋转直径（按联轴器类型）

惯性力矩

表示联轴器难以旋转的程度。
惯性力矩越小，起动、停止时的负荷扭矩也越小。

阻尼比

表示振动振幅衰减特性的参数。
XGT2  XGL2 XGS2 的阻尼比较大，可提高伺服马达的增益。→技术数据

最高转速

联轴器可使用的最大转速。
标示的数值是按照圆周速度33m/s计算的值，试验时确认了没有损坏。（MOM MOHS MWBS 除外）

最大扭矩

联轴器可瞬间传递的扭矩值。

可使用温度

联轴器可使用的温度。
使用了橡胶或树脂的联轴器的可使用温度如下表所示。

产品型号	使用温度
XGT2（外径Φ56以下）/XGL2/XGS2	-10℃～120℃
XGT2（外径Φ68）/XGT/XGL/XGS	-20℃～80℃
MJC/MJB	-20℃～60℃
MOC/MOR/MOL/MOS	-20℃～80℃
MOHS	-20℃～200℃
MOP	-20℃～120℃
MSXP	-20℃～80℃
MSF	-20℃～60℃
L-S/SS-S	-40℃～100℃
L-U/SS-U	-34℃～71℃
L-B/SS-B	-40℃～232℃
LS/LSS	-34℃～93℃

常用扭力

联轴器可连续传达的扭矩能力。
已考虑运转时的变动负荷因素，所以不须再调整额定扭矩。
请选用高于连续运转负荷扭矩的额定扭矩的联轴器。

轴向反作用力

系指联轴器收到轴向压缩时，所产生的作用力。
轴向反作用力越小，马达所承受的作用力也越小。

可传递摩擦力矩

定位螺丝固定型联轴器是通过内六角螺丝直接固定圆轴的结构，此处的负荷扭矩是指圆轴开始在止动螺丝上的打滑扭矩。
夹紧型联轴器通过螺丝的夹紧力固定圆轴，此处的负荷扭矩是指在以规定的螺丝紧固扭矩安装圆轴时，圆轴开始在联轴器上的打滑扭矩。

施加于联轴器的负载扭矩必须低于打滑扭矩。打滑扭矩会因使用条件而发生变化。请务必事先在与实际相同的使用条件下进行测试。

静态扭转刚性数值

系指联轴器针对扭转作用时的刚性太小，图表中的斜线称为静态扭转刚性。
挠性部、轴套，整体的静态扭转刚性，如型录表格中所示。

固定方式

与轴的连接方法有以下7种。请根据用途选择。

螺栓直接固定型

低成本，最常规的连接方法。但由于螺丝前端直接与轴接触， 可能会损伤轴，或难以拆卸。敬请注意。

挟持型

利用沉头螺栓拧紧的力量使狭缝收缩，而将轴心紧紧挟持住。 安装和拆卸轻松简单，不会损伤轴。

分离型

因为轴套可以完全分离，所以可以不用移动您的装置、 固定、拆卸也很用以。另外，也不会对轴产生伤害。

半分离型

轴套的连接方式一端采用夹持型，另一端采用分离型。 先将一端的轴固定在夹持型的轴套端，再将另一端的轴安装在分离型的轴套中。

键槽型

和螺栓直接固定型相同，是最传统的固定方式。适合较高扭矩的传动 为防止轴向移动、通常与螺栓直接固定型。夹持型并用。

胀紧套型

利用了锥形斜边放大效果的连接方法，可实现可靠，稳定的连接。
适合高扭矩的传动，最适用于机床的主轴。

转接器+夹紧型

将转接器插入夹紧型，使其可适用于伺服马达的1/10锥形轴的型号。

电绝缘性

相对于联轴器两个轴套间的电绝缘性。
两个轴套间使用了橡胶或树脂的联轴器的电阻值如下表所示。

产品型号	电阻值
XGT2（外径Φ56以下）/XGL2/XGS2	2MΩ以上
XGT2（外径Φ68）/XGT/XGL/XGS	10kΩ以上1MΩ以下
MJC/MJB	2MΩ以上
MOR/MOL/MOS	2MΩ以上
MOHS	2MΩ以上
MOP	2MΩ以上
MSXP	2MΩ以上
MSF	2MΩ以上

等速性

联轴器旋转1圈的速度偏差。
一般来说，偏差增大时，等速性会下降。
MFB MWBS 即使存在偏差，等速性仍然很出色，适合于编码器等检测设备。

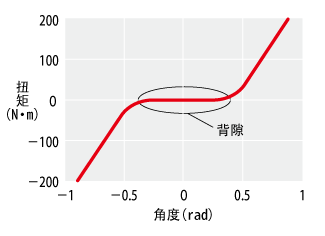

背隙

系指联轴器于回转方向存在的间隙量。
若用于高精度定位装置时，请选用零背隙的联轴器。

偏心反作用力

系指联轴器因因组装偏心误差所产生的作用力。偏心反作用力越小，轴承所承受的作用力也越小。



误差

轴心的误差。误差有偏心，偏角和轴向偏差3种。
详情请参阅误差的调整。
