联轴器－定位螺丝固定型的打滑扭矩

定位螺丝固定型联轴器通过内六角止动螺丝直接固定轴。
因此，打滑扭矩取决于止动螺丝与轴的接触面之间的摩擦系数。

以下所示为根据试验值计算得出的打滑扭矩值。

  • 施加于联轴器的负荷扭矩必须低于打滑扭矩。
  • 打滑扭矩会因使用条件而发生变化。请务必事先在与实际相同的使用条件下进行测试。
  • 请在各产品页面确认目标产品的止动螺丝尺寸及数量。
  • 使用两个止动螺丝时的打滑扭矩为止动螺丝配置角度θ为90°时的数值。

    • 配置角度


    铝合金制联轴器

    下表为材料组合时的试验值，并非保证值。

    轴 S45C（硬度：HRC16～27）
    内六角止动螺丝 SCM435（硬度：45H）
    四氧化三铁保护膜（黑）
    轮毂 铝合金
    阳极氧化处理

    slip-torqu

    M：螺丝直径
    T：螺丝紧固扭矩

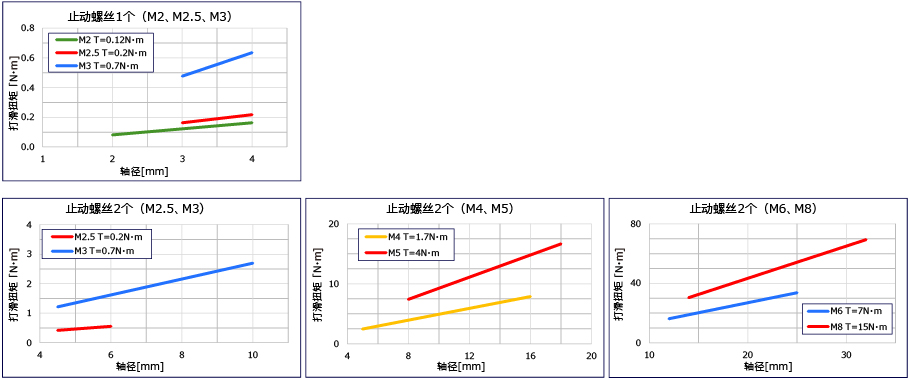

    不锈钢制联轴器

    下表为材料组合时的试验值，并非保证值。

    轴 S45C（硬度：HRC16～27）
    内六角止动螺丝 SUSXM7（硬度：21H）
    轮毂 SUS303



    Stainless Steel-cn

    M：螺丝直径
    T：螺丝紧固扭矩

    碳素钢制联轴器

    下表为材料组合时的试验值，并非保证值。

    轴 S45C（硬度：HRC16～27）
    内六角止动螺丝 SCM435（硬度：45H）
    四氧化三铁保护膜（黑）
    轮毂 S45C
    四氧化三铁保护膜（黑）



    Carbon Steel-cn

    M：螺丝直径
    T：螺丝紧固扭矩
