使用NBK网站的选型指南求出时

可在NBK网站中使用选型指南求出轴插入量。

＞＞选型指南在这里

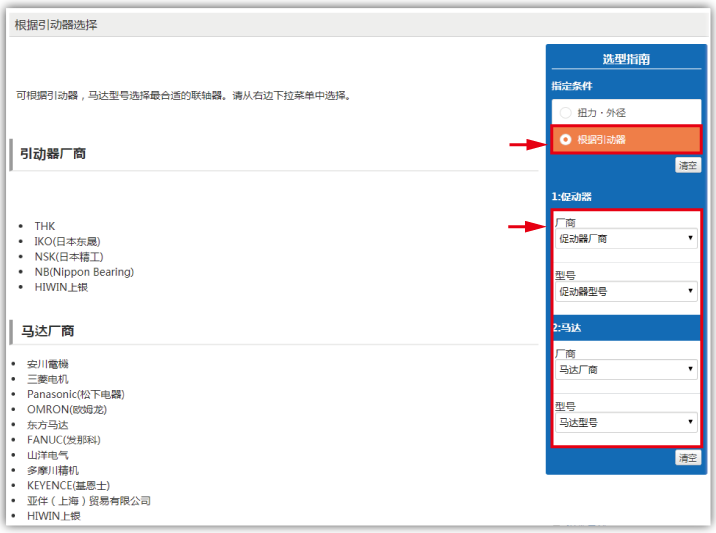

从右边的下拉列表中选择引动器的厂家与型号、马达的厂家与型号。

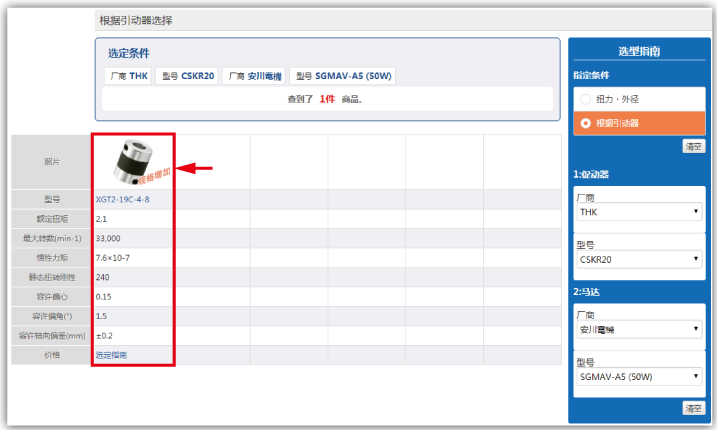

根据选型结果选择要使用的联轴器。

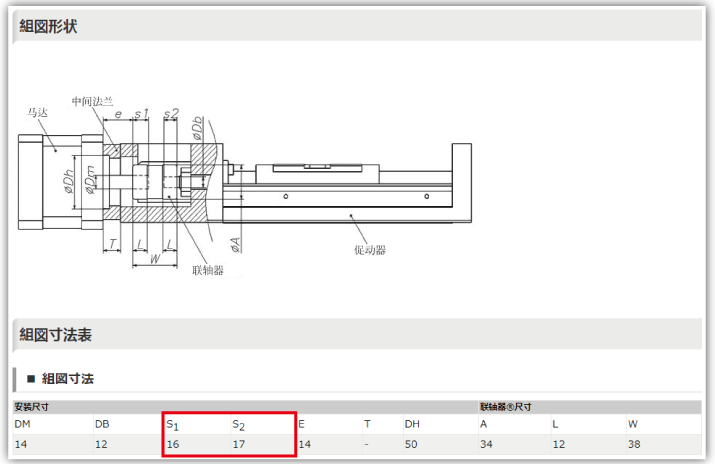

产品详情页面中的S₁、S₂为轴插入量尺寸。

通过计算求出时

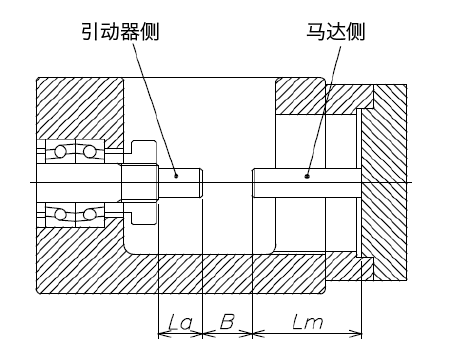

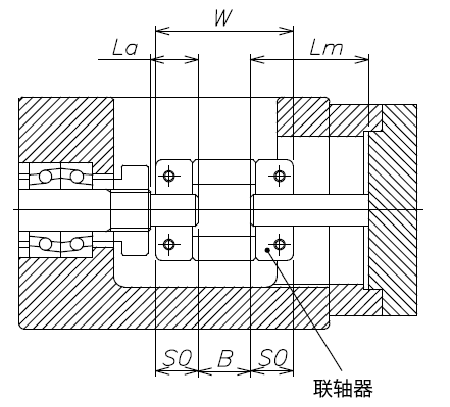

1. 求出两轴间的距离

根据要使用的引动器与马达的产品目录等求出两轴的长度La・Lm以及组装时的两轴间距离B。

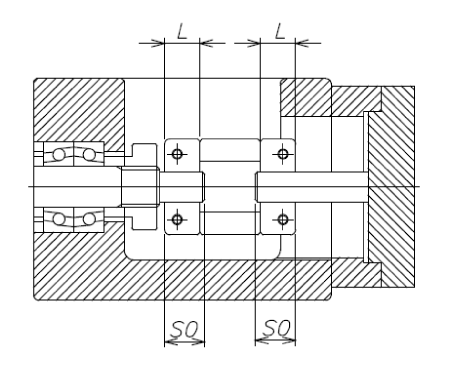

2. 求出临时轴插入量

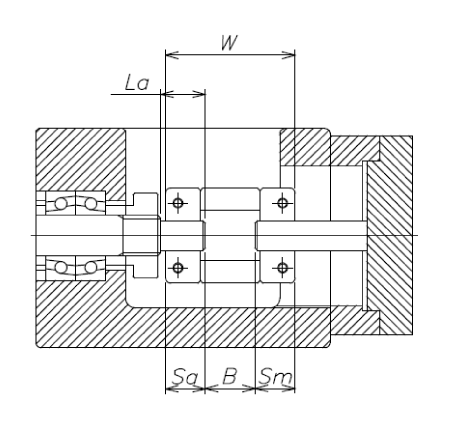

确认联轴器全长W，根据条件式①求出马达侧与引动器侧的临时轴插入量S0。
   S0=(W–B)/2 ･･･①

确认引动器侧与马达侧的轴长度La・Lm比临时轴插入量S0长1mm以上。
(条件式②③)
   S0+1≦Lm ･･･②
   S0+1≦La ･･･③

3. 求出轴插入量

求出引动器侧与马达侧的轴插入量Sa・Sm。

1. 同时满足条件式②③时
2. 未同时满足条件式②③时
3. 未满足条件式②时
   (马达侧的轴长度Lm比临时轴插入量S0+1mm短时)
4. 未满足条件式③时
   (引动器侧的轴长度La比临时轴插入量S0+1mm短时)

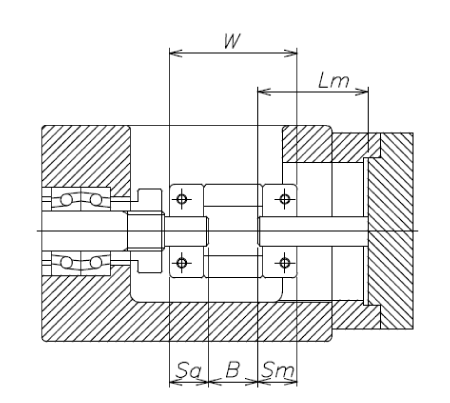

A. 同时满足条件式②③时

B. 未同时满足条件式②③时

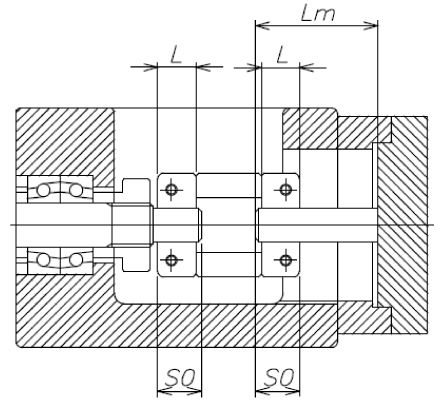

C. 未满足条件式②时
(马达侧的轴长度Lm比临时轴插入量S0+1mm短时)

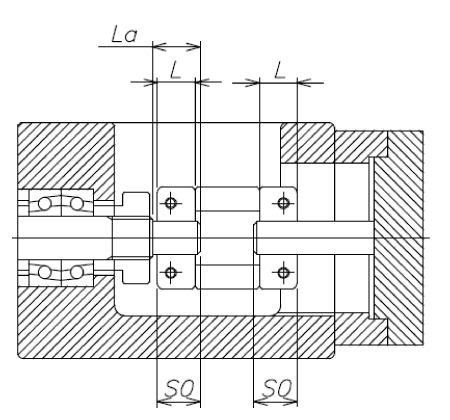

D. 未满足条件式③时
（引动器侧的轴长度La比临时轴插入量S0+1mm短时）

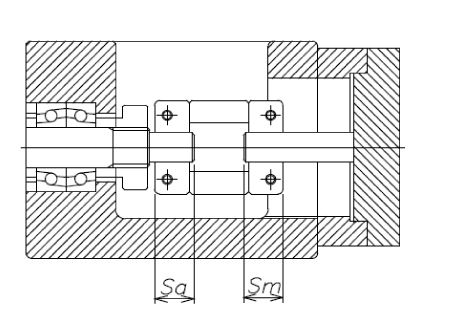

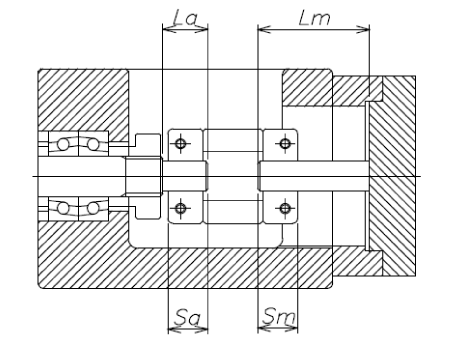

4. 确认轴插入量

确认引动器侧与马达侧的轴长度La・Lm比引动器侧与马达侧的轴插入量Sa・Sm还长1mm以上（条件式⑫⑬）。
   Sm+1≦Lm ･･･⑫
   Sa+1≦La ･･･⑬

未满足条件式⑫⑬时，需要重新选择联轴器。

※本步骤仅为示例，可能会因引动器或马达的种类而异。
