何为夹紧手柄？对提高螺丝紧固效率的特点及使用方法进行介绍！
何为夹紧手柄？
夹紧手柄是指不使用工具而是通过旋转手柄有效拧紧或拧松螺丝的机械要素零件。抬起手柄部即可解除与螺纹部锯齿的咬合，变为自由（即使旋转手柄部，螺纹部也不会转动）状态，因此其最大的特点是可在狭小的空间进行操作。
夹紧手柄的构造
① 一般由于手柄部和螺纹部的锯齿咬合，因此旋转手柄部时，螺纹部也会连动旋转。
② 抬起手柄部即可解除锯齿的咬合，变为自由（即使旋转手柄部，螺纹部也不会转动）状态。
③ 松开手柄部后，在内置弹簧力的作用下手柄部和螺纹部的锯齿会自动恢复至咬合状态。
1分钟即可掌握！夹紧手柄的使用方法
利用夹紧手柄的特点后・・・

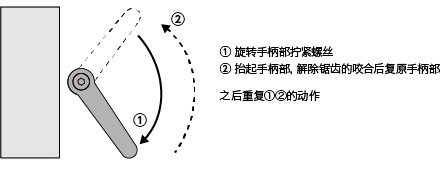

即使手柄部无法旋转360°，也可以拧紧螺丝。
拧紧螺丝后，可改变手柄部的位置以避免产生妨碍。
用夹紧手柄解决难题！
NBK的夹紧手柄可解决客户的难题。
下面介绍示例。
・频繁进行使用螺栓的作业，非常麻烦
・作业空间有限，工具难以到达、作业效率低下
・希望固定的操作部位更醒目，可以一目了然
频繁进行使用螺丝、螺栓的作业，非常麻烦
因免工具化而提高了作业效率

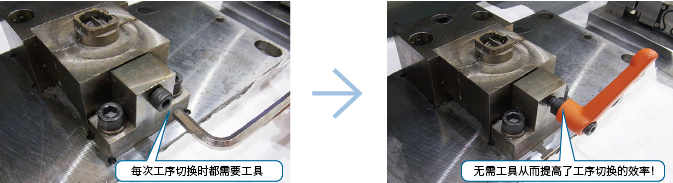

因使用了夹紧手柄而无需使用扳手、扳钳等螺丝操作工具，从而提高了作业效率。 在装置的工序切换等频繁操作螺丝的部位非常有效。
作业空间有限，工具难以到达、作业效率低下
装置的省空间化
转动半径比一般工具小，可减小操作螺丝所需空间。
NBK的微型夹紧手柄系列的转动半径更小，最适于装置的省空间化。
>>微型夹紧手柄 标准 一览
>>微型夹紧手柄 扁平型 一览
希望固定的操作部位更醒目，可以一目了然
有助于将作业标准化
NBK的夹紧手柄颜色丰富。
使操作部位醒目，采用不同颜色明确操作步骤等，有助于将作业标准化。
夹紧手柄的使用例
使用例

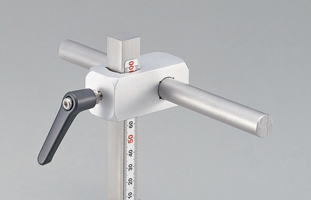

轴的位置调整
工件的固定
采用案例
印刷设备
使用用途： 印刷位置的误差调整
产品名称： LDME等
食品、包装机械
使用用途： 不易积聚灰尘及异物，可用于希望保持设备清洁
产品名称： LDMS-AS等
夹紧手柄的种类和特点
从标准件到特殊件，种类齐全。
NBK可提供满足客户需求的各种夹紧手柄。
材质的种类

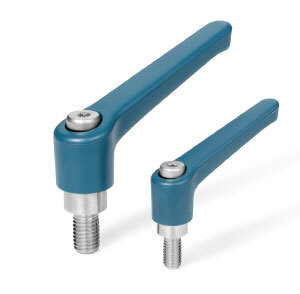

手柄部的材质有锌压铸件、不锈钢、塑料三种，螺纹部的材质有钢和不锈钢两种。
材质的种类和特点
| 手柄部材质 | 特点 |
|---|---|
| 锌压铸件 | 高强度 |
| 不锈钢 | 高耐腐蚀性 |
| 塑料 | 低成本 轻量 |
| 螺纹部材质 | 特点 |
|---|---|
| 钢 | 高强度 低成本 |
| 不锈钢 | 高耐腐蚀性 |
螺纹类型的种类
螺纹类型基本上分为外螺纹型和内螺纹型两种，另外铰孔型（系列名称：LDR）也已标准化。
转动半径的种类
转动半径分为“标准型”和“紧凑型”两种。
“标准型”转动半径的范围为45mm至108mm，因螺纹尺寸而异。
“紧凑型”转动半径的尺寸均为30mm。
功能的种类
NBK除了标准夹紧手柄外，也对具有特殊功能的夹紧手柄实现了标准化。
带操作按钮
有了操作按钮后，抬起手柄部时易于施力，操作简单。
另外，操作按钮上没有孔，脏物和灰尘不易堆积。
扁平型

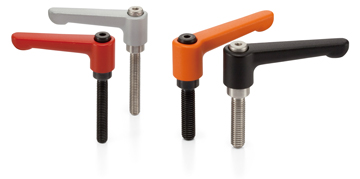

手柄部与螺纹部成90°的夹紧手柄。适用于上部空间受限的用途。 >>扁平型一览 >>扁平型（微型）一览

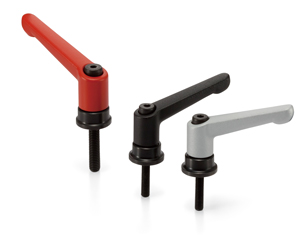

装入垫圈

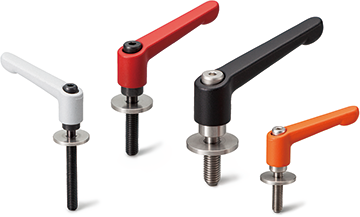

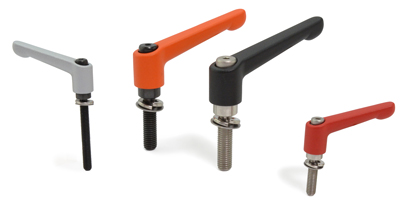

装入垫圈的夹紧手柄。组装至装置时无需进行垫圈装入作业，防止垫圈脱落。3种类型的垫圈已实现标准化。请根据用途进行选择。
【弹簧垫圈装入型】
无需进行垫圈装入作业，防止垫圈脱落。
也可拆卸平垫圈，将弹簧垫圈更换为其他垫圈零件。
【平垫圈装入型】
减轻树脂、铝零件等临界座面压力较低的材料的座面压力。
另外，最适合长孔紧固等需要确保座面的用途。

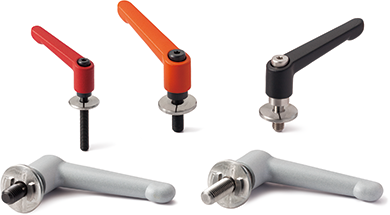

【长孔用垫圈装入型】
通过顶面刻印的指针可在进行长孔紧固时轻松确认位置。
垫圈座面的凸起可防止垫圈旋转。
带偏心凸轮

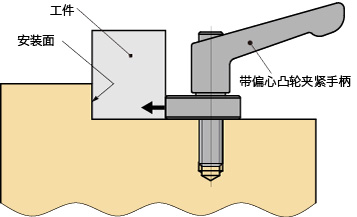

带偏心凸轮的夹紧手柄。可快速拆装工件。
带偏心凸轮夹紧手柄
LDM-EC
内置轴向轴承
内置轴向轴承的夹紧手柄。
通过减少座面的摩擦，约以平时一半的紧固扭矩获得相同的紧固力。
能以较轻的力度实施紧固，减轻作业人员负担，推荐用于反复拆装的部位。
通用设计
基于通用设计7项原则而设计的夹紧手柄。
>>关于通用设计
各具特色的产品系列
夹紧手柄 特点一览表
手柄部材质 锌压铸件
点击商品型号即可查看商品详情。
手柄部材质 不锈钢
手柄部材质 塑料
选型导航
有便利的“选型导航”，可快速找到所需产品。
请您一定试试。
追加工服务
为了使NBK产品更加适应客户的使用用途，我们已将各种追加工标准化。
从一个开始订购也可实现短期交货。
特殊产品
我们还可制作变更手柄部颜色或特殊形状等非标准品的夹紧手柄。
夹紧手柄相关内容请看这里
