公布日期：2015年01月14日

管用圆柱螺纹节选自JIS B 0202：1999

PDF
管用圆柱螺纹

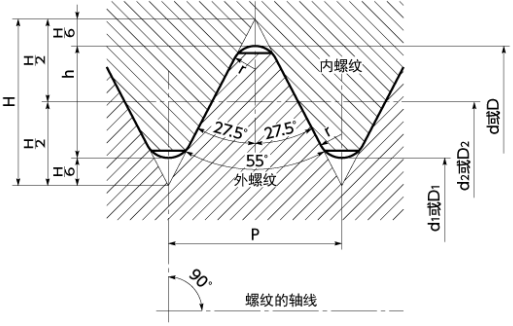

管用圆柱螺纹的基本牙形、公式及基准尺寸

chn_12_technical-12-parallel-pipe-threads
12_technical-12-parallel-pipe-threads-2
单位:mm
螺纹公称直径  螺牙数
(每25.4㎜) n		 节距 P(参考) 螺牙高度 h 螺牙顶部及
底部的圆度 r		 外螺纹
外径d  有效直径d2  底部直径d1
内螺纹
底部直径D  有效直径D2  内径D1
G 1／16  28 0.9071 0.581 0.12     7.723     7.142     6.561
G 1／8
G 1／4
G 3／8 		 28
19
19		 0.9071
1.3368
1.3368		 0.581
0.856
0.856		 0.12
0.18
0.18		     9.728
  13.157
  16.662		     9.147
  12.301
  15.806		     8.566
  11.445
  14.950
G 1／2
G 5／8
G 3／4		 14
14
14		 1.8143
1.8143
1.8143		 1.162
1.162
1.162		 0.25
0.25
0.25		   20.955
  22.911
  26.441		   19.793
  21.749
  25.279		   18.631
  20.587
  24.117
G 7／8
G1
G1 1／8 		 14
11
11		 1.8143
2.3091
2.3091		 1.162
1.479
1.479		 0.25
0.32
0.32		   30.201
  33.249
  37.897		   29.039
  31.770
  36.418		   27.877
  30.291
  34.939
G1 1／4
G1 1／2
G1 3／4 		 11
11
11		 2.3091
2.3091
2.3091		 1.479
1.479
1.479		 0.32
0.32
0.32		   41.910
  47.803
  53.746		   40.431
  46.324
  52.267		   38.952
  44.845
  50.788
G2
G2 1／4
G2 1／2 		 11
11
11		 2.3091
2.3091
2.3091		 1.479
1.479
1.479		 0.32
0.32
0.32		   59.614
  65.710
  75.184		   58.135
  64.231
  73.705		   56.656
  62.752
  72.226
G2 3／4
G3
G3 1／2		 11
11
11		 2.3091
2.3091
2.3091		 1.479
1.479
1.479		 0.32
0.32
0.32		   81.534
  87.884
100.330		   80.055
  86.405
  98.851		   78.576
  84.926
  97.372
G4
G4 1／2
G5 		 11
11
11		 2.3091
2.3091
2.3091		 1.479
1.479
1.479		 0.32
0.32
0.32		 113.030
125.730
138.430		 111.551
124.251
136.951		 110.072
122.772
135.472
G5 1／2
G6 		 11
11		 2.3091
2.3091		 1.479
1.479		 0.32
0.32		 151.130
163.830		 149.651
162.351		 148.172
160.872
