统一粗牙螺纹/细牙螺纹 节选自JIS B 0206：1973/JIS B 0208：1973

PDF
统一粗牙螺纹/细牙螺纹

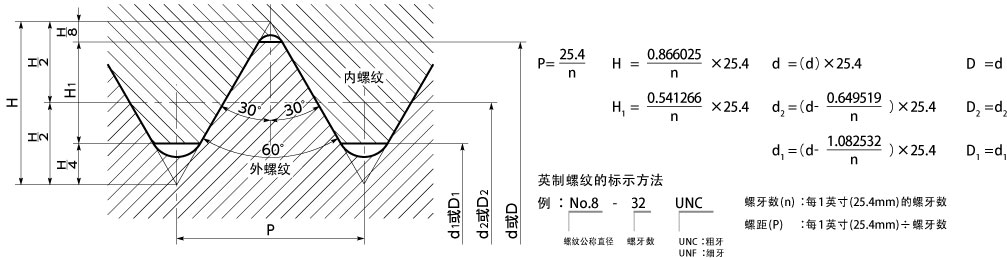

统一粗牙螺纹、细牙螺纹的基本牙形、公式及基准尺寸

14_Unified_Coarse_Screw_Threads-Unified_Fine_Screw_threads_01

统一粗牙螺纹

单位 : mm
螺纹公称直径＊  内螺纹
底部直径D  有效直径D2  内径D1
1  2  外螺纹
外径d  有效直径d2 底部直径d1

No. 2-56 UNC

 No. 1 - 64 UNC

No. 3 - 48 UNC 		   1.854
  2.184
  2.515		   1.598
  1.890
  2.172		   1.425
  1.694
  1.941
No. 4-40 UNC
No. 5-40 UNC
No. 6-32 UNC 		     2.845
  3.175
  3.505		   2.433
  2.764
  2.990		   2.156
  2.487
  2.647
No.   8-32 UNC
No. 10-24 UNC



No.12 - 24 UNC 		   4.166
  4.826
  5.486		   3.650
  4.138
  4.798		   3.307
  3.680
  4.341
1／4   -20 UNC
5／16 -18 UNC
3／8   -16 UNC		     6.350
  7.938
  9.525		   5.524
  7.021
  8.494		   4.976
  6.411
  7.805
7／16 -14 UNC
1／2   -13 UNC 		   11.112
12.700		   9.934
11.430		   9.149
10.584

＊优先选择1栏，根据需要选择2栏。

统一细牙螺纹

单位 : mm
No. 0-80 UNF

No. 2-64 UNF
No. 1 - 72 UN		   1.524
  1.854
  2.184 		   1.318
  1.626
  1.928		   1.181
  1.473
  1.755

No. 4-48 UNF
No. 5-44 UNF 		 No. 3 - 56 UNF

 		   2.515
  2.845
  3.175		   2.220
  2.502
  2.799		   2.024
  2.271
  2.550
No.   6-40 UNF
No.   8-36 UNF
No. 10-32 UNF 		     3.505
  4.166
  4.826		   3.094
  3.708
  4.310		   2.817
  3.401
  3.967

1／4   -28 UNF
5／16 -24 UNF		 No.12 - 28 UNF

 		   5.486
  6.350
  7.938		   4.897
  5.761
  7.249		   4.503
  5.367
  6.792
3／8   -24 UNF
7／16 -20 UNF
1／2   -20 UNF		     9.525
11.112
12.700		   8.837
10.287
11.874		   8.379
  9.738
11.326

＊优先选择1栏，根据需要选择2栏。
