公布日期：2015年01月14日
内六角止动螺丝节选自JIS B 1177：2007
内六角止动螺丝

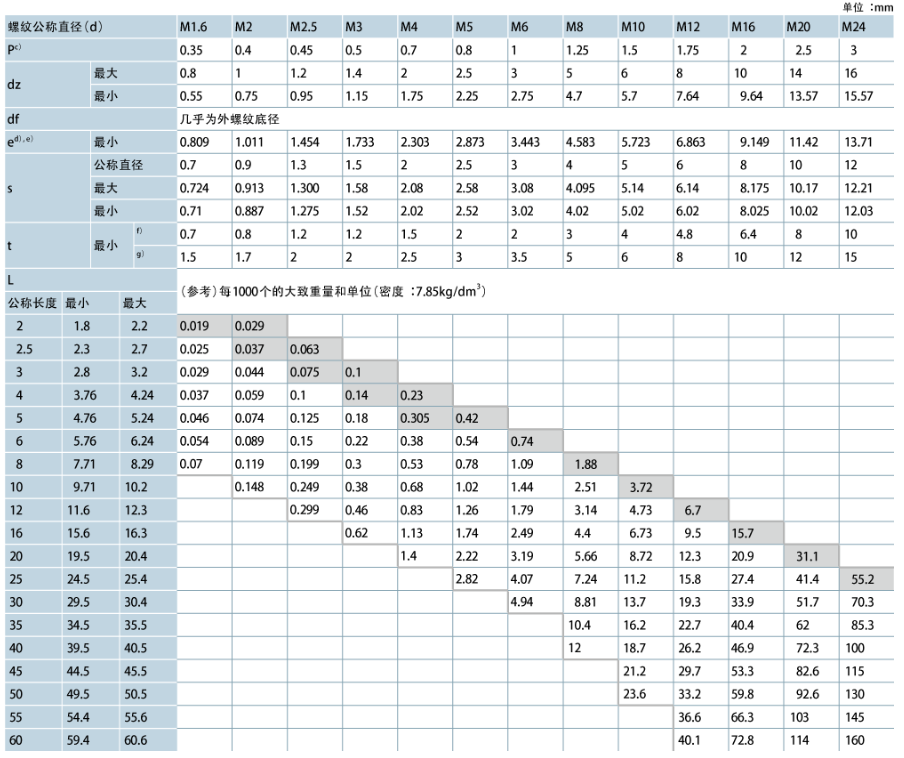

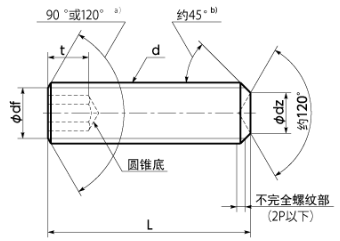

内六角止动螺丝－凹端的形状和尺寸
注 推荐的公称长度为粗线框内的值。
a）上表中用阶梯状阴影表示的公称长度L进行120°倒角。
b）约45°的角度适用于外螺纹底径以下的倾斜部。
c）P表示螺纹的螺距。
d）emin＝1.14smin
e）e及s的仪表检查依据JIS B 1016。
f ）适用于带阴影的公称长度的螺丝。
g）适用于带阴影的公称长度的螺丝。
