偏心夹紧螺栓

特点

以楔效应获得巨大的夹紧力

紧固螺丝时，从螺丝的轴心发生偏心的头部可强力夹紧工件。
通过楔效应，可利用很小的紧固扭矩获得极大的夹紧力。

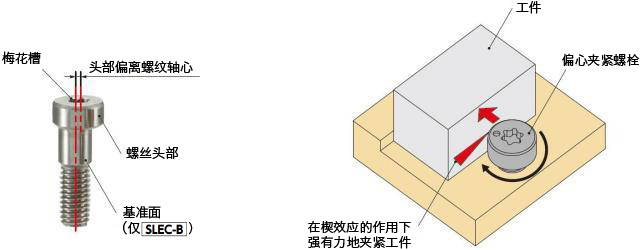

fs_01-2

・采用可承受大紧固扭矩的梅花槽。

四氧化三铁保护膜和无电解镀镍这两种表面处理已实现标准化。

・四氧化三铁保护膜：SLEC-A、 SLEC-B
・无电解镀镍：SLEC-A-EL、 SLEC-B-EL

偏心夹紧螺栓的种类

两种款式的偏心夹紧螺栓已标准化。

标准型

适用于固定直线导轨用轨道及工件、夹具。

带基准面型

经过精密加工的基准面可提高夹紧时的耐久性。用于更重的工件、夹具的固定。

使用例

直线导轨的轨道固定。

SLEC-A

工件・夹具的固定。

SLEC-B

用于直线导轨用轨道的优点

  • 简化加工
只进行偏心夹紧螺栓安装孔的加工，不需要复杂加工。安装空间也控制在最小限度。
  • 缩短安装时间
与采用C字型夹紧等方法不同，由于只是沿导轨紧固偏心夹紧螺栓，因此可将导轨全方位压紧于安装基准面，在短时 间内完成作业。 同时，矫正了导轨的翘曲，在正式紧固导轨主体的固定螺栓时，不会发生错位，可轻松确保精度。
  • 长时间保持精度
长时间保持精度 与偏心夹紧螺栓压紧相比，能够防止长期使用后产生的翘曲和错位，保持安装精度。
