什么是垫圈装入型螺丝（SEMS螺丝）？规格与特点解说
什么是垫圈装入型螺丝（SEMS螺丝）
所谓垫圈装入型螺丝，顾名思义，是预先装配好垫圈的螺丝。
作为通用名称，也被称为SEMS螺丝。
在JIS标准中，有「垫圈装入型十字槽小螺丝（JIS B1188）」和「垫圈装入型六角螺丝（JIS B1187）」的标准。

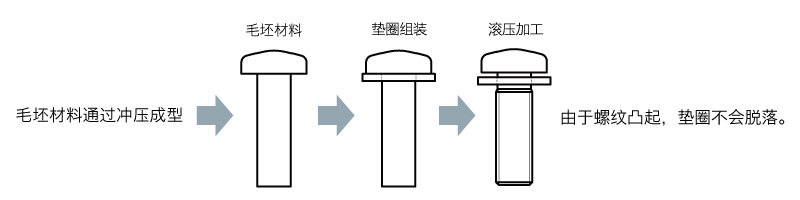

如下图所示，螺纹加工前将垫圈组装到毛料上，之后再进行螺纹滚压。
由于采用了这样的制造工艺，螺纹的外径比垫圈的内径更大，因此垫圈不会从螺丝上脱落。
＜一般的制造工艺＞
优点
由于垫圈已预先组装，能够减少组装作业时安装垫圈的工序。
此外，不必担心忘记安装垫圈或垫圈脱落。
缺点

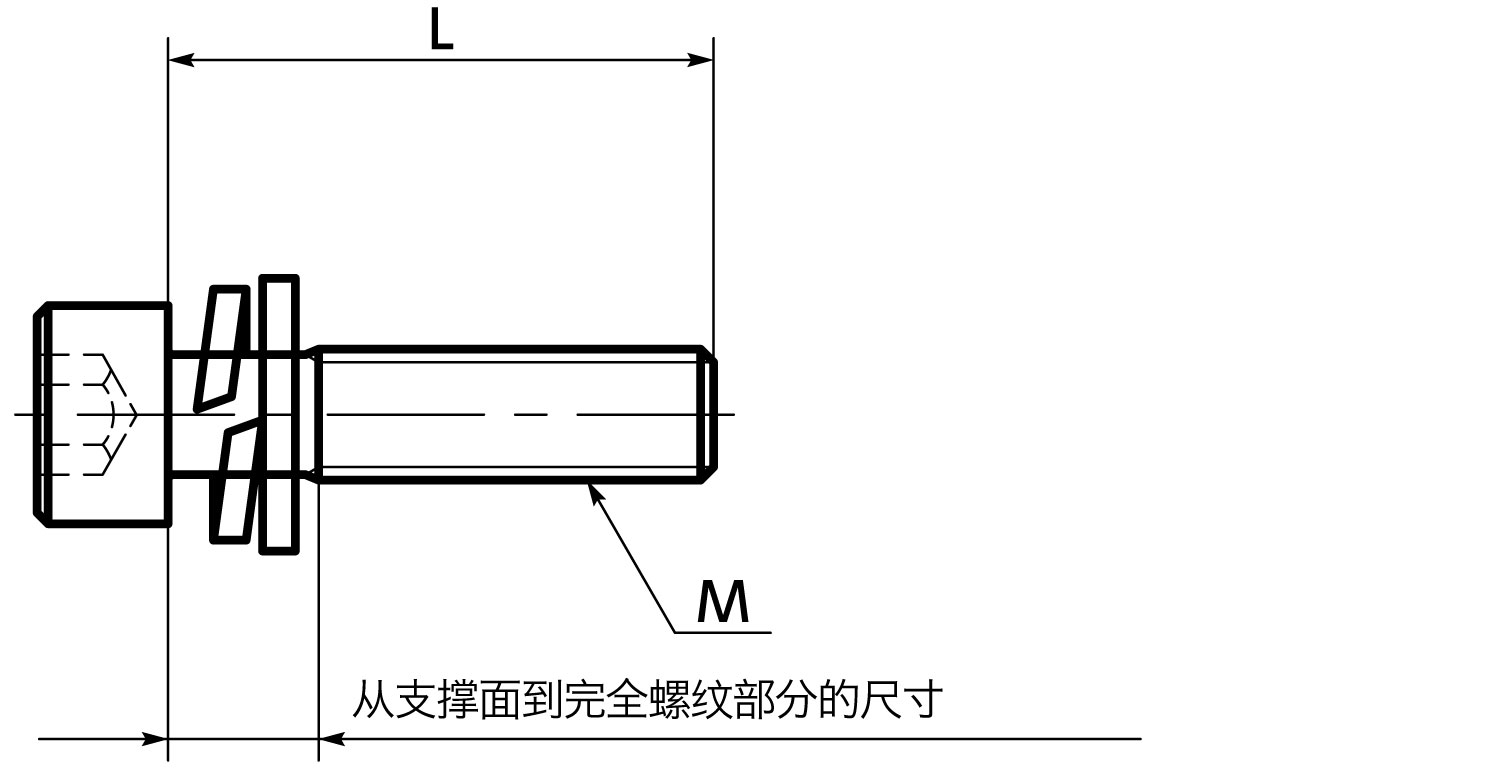

由于不完全螺纹部分（从支撑面到完全螺纹部分的尺寸）比普通螺钉更长，因此不适合用于固定薄板。
也生产尺寸、材质、头部形状等特殊规格的薄板固定用螺栓。请垂询客户中心。
垫圈装入型螺丝（SEMS螺丝）的种类
| 称呼 | 垫圈① | 垫圈②A | 示意图 | 说明 |
|---|---|---|---|---|
| P=1 | 旧JIS标准平垫圈 |  |
由于在螺丝上组装了一个旧JIS标准平垫圈， 有时也被称为单SEMS螺丝或S型SEMS螺丝。 |
|
| P=2 | 弹簧垫圈 |  |
由于在螺丝上组装了一个弹簧垫圈， 有时也被称为单SEMS螺丝或S型SEMS螺丝。 |
|
| P=3 | 弹簧垫圈 | 旧JIS标准平垫圈 |  |
由于在螺丝上同时组装了一个旧JIS标准平垫圈和一个弹簧垫圈， 有时也被称为双SEMS螺丝或W型SEMS螺丝。 |
| P=4 | 弹簧垫圈 | 旧JIS标准小型平垫圈 |  |
由于在螺丝上同时组装了一个旧JIS标准平垫圈和一个弹簧垫圈， 有时也被称为双SEMS螺丝或W型SEMS螺丝。 |
| PK=1 | 旧JIS标准小型平垫圈 |  |
由于在螺丝上组装了一个旧JIS标准小型平垫圈， 有时也被称为单SEMS螺丝或S型SEMS螺丝。 |
|
| I=1 | ISO标准平垫圈 |  |
由于在螺丝上组装了一个ISO标准平垫圈， 有时也被称为单SEMS螺丝或S型SEMS螺丝。 |
|
| I=3 | 弹簧垫圈 | ISO标准平垫圈 |  |
由于在螺丝上同时组装了一个ISO标准平垫圈和一个弹簧垫圈， 有时也被称为双SEMS螺丝或W型SEMS螺丝。 |
| I=4 | 弹簧垫圈 | ISO标准小型平垫圈 |  |
由于在螺丝上同时组装了一个ISO标准小型平垫圈和一个弹簧垫圈， 有时也被称为双SEMS螺丝或W型SEMS螺丝。 |
| IK=1 | ISO标准小型平垫圈 |  |
由于在螺丝上组装了一个ISO标准小型平垫圈， 有时也被称为单SEMS螺丝或S型SEMS螺丝。 |
虽然有许多规格，但I=1或I=3的可获得性较好，NBK具有丰富的产品线。
产品阵容
 |
 |
 |
 |
 |
 |
 |
|
| 材质 | SUSXM7 (相当于SUS304) |
SUS316L | SUS316L | SUSXM7 (相当于SUS304) |
SUSXM7 |
SUSXM7 (相当于SUS304) |
SUSXM7 (相当于SUS304) |

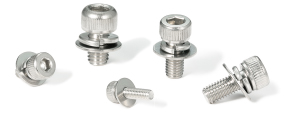

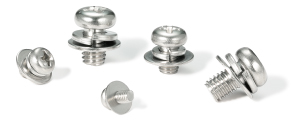

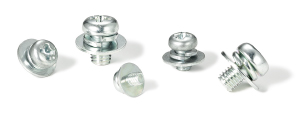

| 品名 | 带垫圈内六角圆柱头螺栓（通孔型） | 垫圈装入型高强度不锈钢内六角圆柱头螺栓（通孔型） | 垫圈装入型高强度不锈钢内六角圆柱头螺栓 | 带垫圈内六角圆柱头螺栓（I=3） | 带垫圈十字槽盘头小螺钉（I=1） | 带垫圈十字槽盘头小螺钉（I=3） | 带垫圈内六角圆柱头螺栓（通孔型）（I=1） |
| 品号 | SVSQS | SVSQLG | SNSQLG | SNSQS | SNPI1S | SNPI3S | SVSI1S |
| 产品阵容 |
|||||||
 |
 |
 |
 |
|
| 材质 | TW340（2类钛） | TW340（2类钛） | 相当于SUS304 | 相当于SUS304 |
| 品名 | 钛合金带垫圈内六角圆柱头螺栓（I=1） | 钛合金带垫圈内六角圆柱头螺栓（I=3） | 带垫圈六角螺栓（P=2） | 带垫圈六角螺栓（P=3） |
| 品号 | SNSI1T | SNSI3T | SNHP2S | SNHP3S |
| 产品阵容 | ||||
垫圈装入型螺丝用平垫圈尺寸表
| 旧JIS标准平垫圈 | M3 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|
| d（外径） | 8 | 10 | 12 | 13 | 18 |
| t（厚度） | 0.5 | 0.8 | 0.8 | 1.0 | 1.6 |
| 旧JIS标准小型平垫圈 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|
| d（外径） | 6 | 8 | 10 | 11.5 |
| t（厚度） | 0.5 | 0.5 | 0.8 | 0.8 |
| ISO标准平垫圈 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|
| d（外径） | 7 | 9 | 10 | 12.5 |
| t（厚度） | 0.5 | 0.8 | 1.0 | 1.6 |
| ISO标准小型平垫圈 | M3 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|
| d（外径） | 6 | 8 | 10 | 11.5 | 15.5 |
| t（厚度） | 0.5 | 0.8 | 1.0 | 1.6 | 1.6 |
带法兰·伞头小螺丝介绍
如果目的是增大支撑面，建议使用带法兰螺丝或伞头型螺丝，而不是使用垫圈。

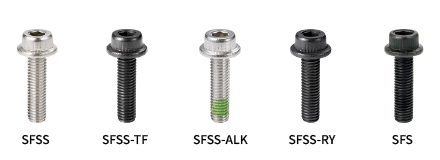

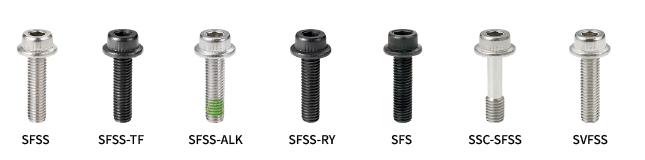

法兰型按钮螺丝

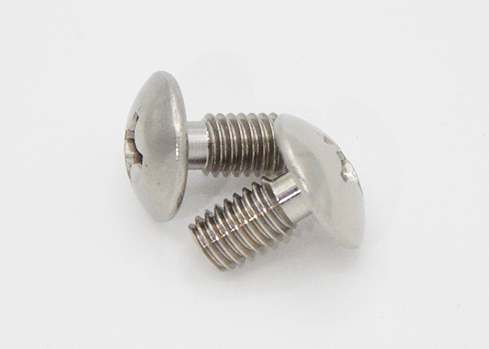

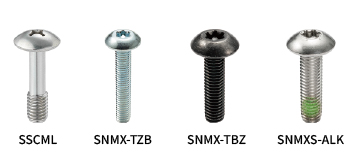

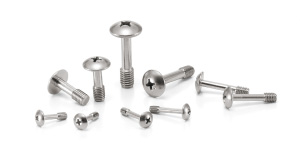

十字槽防脱落伞头小螺丝
薄板固定的场合，可以制作在螺丝头下部分进行缩径加工的特殊产品。
