Nabeya Bi-tech

  • 导轨钳制器

导轨库浪霸 - 手动型

Clamping Elements for Linear Guideways

HK

安全注意事项术语说明安装与维护试验数据故障诊断

符号RoHS指令

  • 手动型
HK_C导轨库浪霸 - 手动型

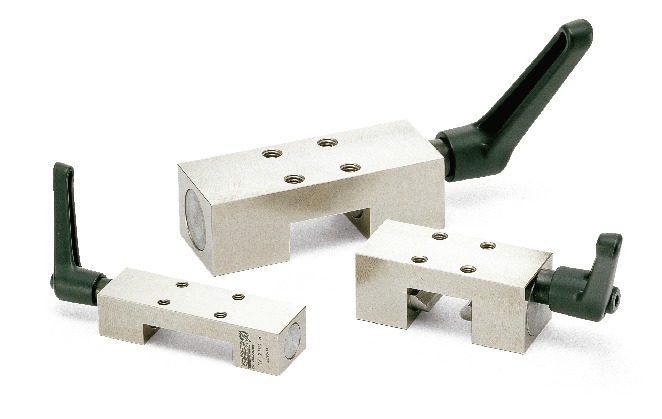

形状図

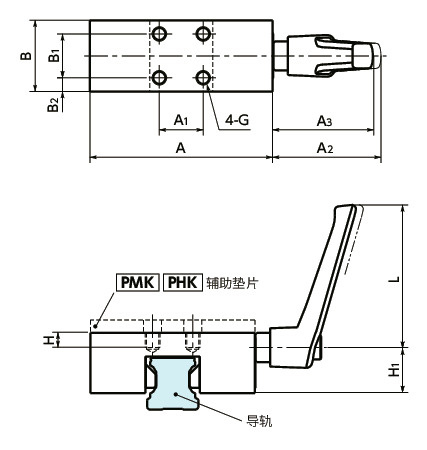

HK导轨库浪霸 - 手动型寸法図

夹紧部的形状因型号而异。各型号的形状请确认CAD数据。

尺寸・CAD

单位 : mm

型号 A A1 A2 A3 B B1 B2 G L H H1 保持力
（N）＊1		 紧固扭矩
（N・m）		 质量
（kg）		 CAD下载 请求报价
HK-1501-A 47 17 39 35.5 24 17 3.5 M4 45 5 12.5 1200 5 0.23 CAD 请求报价
HK-1501-G 32 17 39 35.5 25 17 4 M4 45 5 7.8 1200 4 0.12 CAD 请求报价
HK-1501/150 47 17 39 35.5 24 17 4 M4 45 5 12.5 1200 5 0.17 CAD 请求报价
HK-1502-K 47 17 39 35.5 24 17 3.5 M4 45 5 12.5 1200 5 0.17 CAD 请求报价
HK-1502-KB 69 17 39 35.5 25 17 4 M4 45 5 12.5 1200 5 0.21 CAD 请求报价
HK-1503-BM 47 17 39 35.5 24 17 4 M4 45 5 14.3 1200 4 0.16 CAD 请求报价
HK-1505-F 34 10 33.3 29.8 20 10 5 M3 40 6 12.9 130 3 0.07 CAD 请求报价
HK-1505-KR 47 17 39 35.5 24 17 4 M4 45 5 14.3 1200 4 0.16 CAD 请求报价
HK-1511-A 47 15 39 35.5 23 15 4 M4 45 5 14.9 250 5 0.09 CAD 请求报价
HK-1514-D 47 17 39 35.5 25 17 4 M4 45 5 13.3 1200 5 0.15 CAD 请求报价
HK-1701-B 60 17 39 35.5 25 17 4 M4 45 5 10 1200 4 0.14 CAD 请求报价
HK-2001-A 60 15 52.4 46.3 24 15 4.5 M5 63 6 13 1200 7 0.21 CAD 请求报价
HK-2001-G 43 15 39 35.5 24 15 4.5 M5 45 6 8.8 1200 5 0.14 CAD 请求报价
HK-2002-K 60 15 39 35.5 24 15 4.5 M5 45 5 12.5 1200 4 0.2 CAD 请求报价
HK-2003-BM 60 15 39 35.5 24 15 4.5 M5 45 6 17.5 1200 5 0.25 CAD 请求报价
HK-2005-F 44 12 33.3 29.8 24 12 6 M4 40 6 16 250 3 0.19 CAD 请求报价
HK-2005-KB 80 15 33 30 24 15 4.5 M5 45 7.3 18.8 1200 4 0.26 CAD 请求报价
HK-2005-KR 60 15 39 35.5 24 15 4.5 M5 45 6 17.5 1200 5 0.22 CAD 请求报价
HK-2006-A 60 15 39 35.5 24 15 4.5 M5 45 6 17.5 1200 7 0.24 CAD 请求报价
HK-2010-B 60 15 39 35.5 24 15 4.5 M5 45 6 17.5 1200 5 0.25 CAD 请求报价
HK-2011-A 63 15 39 35.5 28 15 6.5 M5 45 6 17 350 5 0.18 CAD 请求报价
HK-2101-B 77 24 39 35.5 24 15 4.5 M5 45 6 12.5 1200 4 0.4 CAD 请求报价
HK-2501-A 70 20 52.4 40.6 30 20 5 M6 63 8 16.2 1200 7 0.33 CAD 请求报价
HK-2501-G 47 20 52.4 46.3 30 20 5 M6 63 7 9.5 1200 7 0.2 CAD 请求报价
HK-2502-KB 118 20 52.4 46.3 30 20 5 M6 63 8 13.5 1200 7 0.55 CAD 请求报价
HK-2503-BM 70 20 52.4 46.3 30 20 5 M6 63 7 22.3 1200 7 0.4 CAD 请求报价
HK-2505-F 48 15 33.3 29.8 30 15 7.5 M6 45 7 19.6 330 3 0.18 CAD 请求报价
HK-2505-KB 120 50 52.4 46.3 39 25 7 M6 63 11 23.2 1200 7 0.73 CAD 请求报价
HK-2505-KR 70 20 52.4 46.3 30 20 5 M6 63 7 22.3 1200 7 0.4 CAD 请求报价
HK-2507-A 70 20 39 35.5 30 20 5 M6 45 6 18.3 1200 5 0.32 CAD 请求报价
HK-2511-A 70 20 52.4 46.3 35 20 7.5 M6 63 8 21.2 500 10 0.18 CAD 请求报价
HK-2701-B 80 20 39 35.5 30 20 5 M6 45 6 17 1200 4 0.3 CAD 请求报价
HK-2501-N 72 20 50.3 46.3 30 20 5 M6 - 7 15 1200 7 0.36 CAD 请求报价
HK-3001-A 90 22 59.4 55.4 39 22 8.5 M6 78 8 23.6 2000 15 0.81 CAD 请求报价
HK-6501-N 170 35 70 66 64 35 14.5 M16 - 21 36 2000 17 2.6 CAD 请求报价
HK-3001-G 57 18 59.4 55.4 29 18 5.5 M6 78 8 13 2000 15 0.36 CAD 请求报价
HK-3002-K 90 22 59.4 55.4 39 22 8.5 M6 78 8 23.6 2000 15 0.82 CAD 请求报价
HK-3003-BM 90 22 59.4 55.4 39 22 8.5 M6 78 8 23.6 2000 15 0.87 CAD 请求报价
HK-3005-KR 90 22 59.4 55.4 39 22 8.5 M6 78 8 23.6 2000 15 0.88 CAD 请求报价
HK-3011-A 90 20 59.4 55.4 38 20 9 M6 78 8 25.9 800 12 0.73 CAD 请求报价
HK-3501-A 100 24 59.4 55.4 39 24 7.5 M8 78 10 27 2000 15 1.24 CAD 请求报价
HK-3501-B 135 50 59.4 55.4 39 20 9.5 M8 78 10 20.5 2000 15 1.07 CAD 请求报价
HK-3501-G 68 24 59.4 55.4 39 24 7.5 M8 78 10 15 2000 15 0.53 CAD 请求报价
HK-3502-K 100 24 59.4 55.4 39 24 7.5 M8 78 10 27 2000 15 0.94 CAD 请求报价
HK-3502-KB 145 60 59.4 55.4 39 20 9.5 M8 78 11 26.9 2000 15 1.24 CAD 请求报价
HK-3503-BM 100 24 59.4 55.4 39 24 7.5 M8 78 10 27 2000 15 1.13 CAD 请求报价
HK-3505-KB 145 60 59.4 55.4 39 20 9.5 M8 78 11 26.9 2000 15 1.26 CAD 请求报价
HK-3505-KR 100 24 59.4 55.4 39 24 7.5 M8 78 10 27 2000 15 1.11 CAD 请求报价
HK-3507-A 100 24 52.4 46.3 39 24 7.5 M8 63 10 27.3 1200 7 0.99 CAD 请求报价
HK-4501-A 120 26 59.4 55.4 44 26 9 M10 78 14 32.6 2000 15 1.52 CAD 请求报价
HK-4503-BM 120 26 59.4 55.4 44 26 9 M10 78 14 32.6 2000 15 1.67 CAD 请求报价
HK-4505-KR 120 26 59.4 55.4 44 26 9 M10 78 14 32.6 2000 15 1.69 CAD 请求报价
HK-4507-A 120 26 52.4 46.3 44 26 9 M10 63 13.5 36.5 1200 5 0.92 CAD 请求报价
HK-5501-A 140 30 70 66 49 30 9.5 M14 92 14 37.5 2000 22 1.4 CAD 请求报价
HK-5501-E 140 30 70 66 49 30 9.5 M14 92 14 37.5 2000 22 1.57 CAD 请求报价
HK-5505-KR 140 30 70 66 49 30 9.5 M14 92 14 37.5 2000 22 1.62 CAD 请求报价
HK-6501-A 160 35 70 66 64 35 14.5 M16 92 20 45.5 2000 22 2.57 CAD 请求报价
HK-6504-F 160 35 70 66 64 35 14.5 M16 92 20 45.5 2000 22 2.54 CAD 请求报价
HK-6505-KR 160 35 70 66 64 35 14.5 M16 92 20 45.5 2000 22 2.7 CAD 请求报价

＊1：　按照所示的紧固扭矩拧紧后的值。
为使HK的高度与线轨滑座的高度一致，可搭配辅助垫片PMK、PHK。

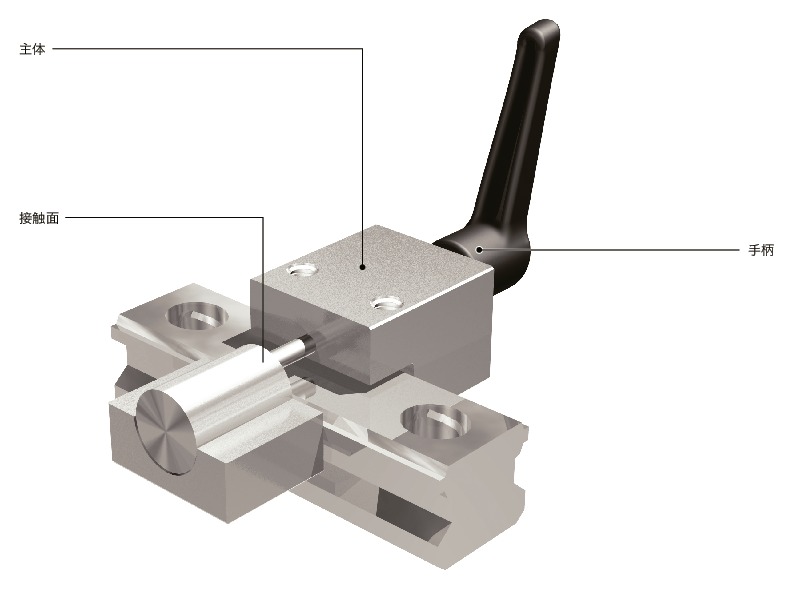

构造

HK_C导轨库浪霸 - 手动型


材质、表面处理

HK
适用导轨的公称尺寸 #15～#45 #55～#65
主体 相当于SCr415
无电解镀镍		 铝合金
阳极氧化处理
接触面 相当于S45C
无表面处理		 相当于S45C
无表面处理
手柄 尼龙6（亚光黑） 尼龙6（亚光黑）

特点

  • 手动型。
  • 用于固定滑台、定位及防止振动。
  • 低成本。
  • 设计小巧。可简单地组装到现有系统上。

HK_C导轨库浪霸 - 手动型

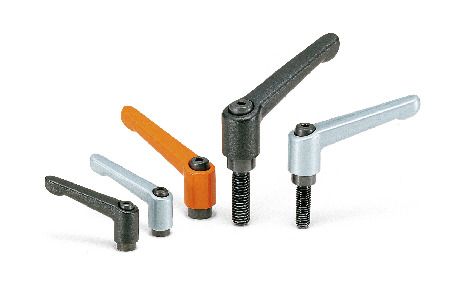

  • 生产变更手柄部材质或颜色的特殊产品。

HK_C导轨库浪霸 - 手动型


规格

控制方式 手动
使用温度 0℃～70℃
适用导轨的公称尺寸 ＃15～＃65

安装

螺纹公称直径＊1 紧固扭矩
（N・m）
M4 2.8
M5 5.5
M6 9.5
M8 23
M10 46
M14 125
M16 195

＊1：　请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。

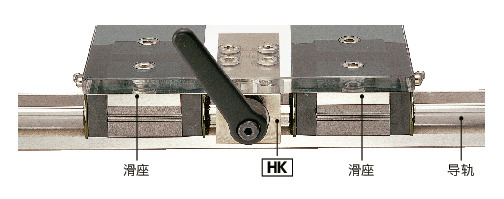

安装图

HK导轨库浪霸 - 手动型


相关产品

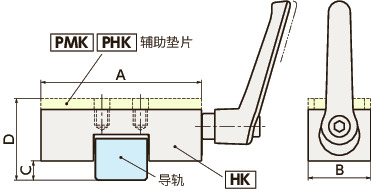

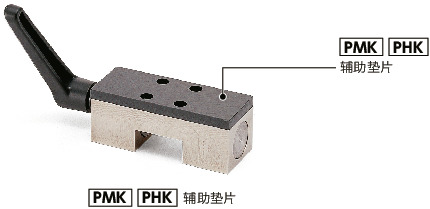

为使HK的高度与线轨滑座的高度一致，可搭配辅助垫片PMKPHK。
PMKPMK
PHKPHK

HK_C导轨库浪霸 - 手动型
