导轨库浪霸 - 液压型 - 常闭型 - 带制动机构

Clamping Elements for Linear Guideways

KBHS

符号RoHS指令

  • 带制动机构
  • 常闭
  • 液压型

形状図

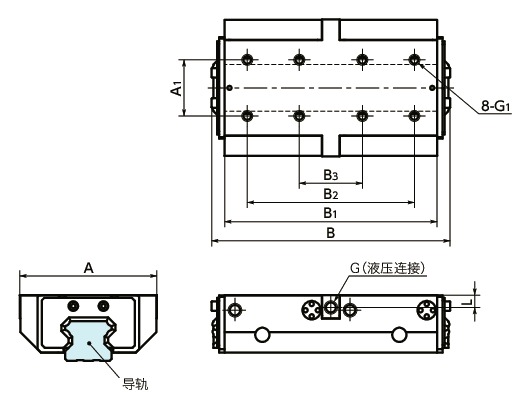

KBHS导轨库浪霸 - 液压型 - 常闭型 - 带制动机构寸法図

尺寸・CAD

单位 : mm

型号 A A1 B B1 B2 B3 G G1 L 保持力
(N)		 质量
(kg)		 CAD下载
KBHS-3501-AS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-3502-AS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-3503-AS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-3504-AS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-3505-AS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-4501-AS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-4502-AS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-4503-AS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-4505-AS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-5501-AS1A 140 60 max.236 214 165 65 G1/8 M12/21.3 8 11500 10.2 -
KBHS-6501-AS1A 170 70 max.301 270 205 80 G1/4 M16/29.3 11 10000 20.2 -
KBHS-6503-AS1A 170 70 max.301 270 205 80 G1/4 M16/29.3 11 16000 20.2 -
KBHS-6505-AS1A 170 70 max.301 270 205 80 G1/4 M16/29.3 11 10000 20.2 -
KBHS-3502-BS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-3504-BS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-3505-BS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-3510-BS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-4502-BS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-4504-BS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-4505-BS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-4510-BS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-5505-BS1A 140 60 max.236 214 165 65 G1/8 M12/21.3 8 11500 10.5 -
KBHS-5510-BS1A 140 60 max.233 215 165 65 G1/8 M12/21.3 8 11500 10 -
KBHS-6504-BS1A 170 70 max.300 270 205 80 G1/4 M16/29.3 11 10000 20.2 -
KBHS-6505-BS1A 170 70 max.301 270 205 80 G1/4 M16/29.3 11 16000 20.2 -
KBHS-6510-BS1A 170 70 max.301 270 205 80 G1/4 M16/29.3 11 10000 20.2 -
KBHS-3501-CS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-4501-CS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-5501-CS1A 140 60 max.236 214 165 65 G1/8 M12/21.3 8 11500 10.2 -
KBHS-6501-CS1A 170 70 max.301 270 205 80 G1/4 M16/29.3 11 10000 20.2 -
KBHS-3502-DS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-4502-DS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-5502-DS1A 140 60 max.236 214 165 65 G1/8 M12/21.3 8 11500 10.4 -
KBHS-6502-DS1A 170 70 max.301 270 205 80 G1/4 M16/29.3 11 16000 20.2 -
KBHS-3501-ES1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-3512-ES1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-4501-ES1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-4512-ES1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-5501-ES1A 140 60 max.236 214 165 65 G1/8 M12/21.3 8 11500 10.2 -
KBHS-6501-ES1A 170 70 max.300 270 205 80 G1/4 M16/29.3 11 10000 20.2 -
KBHS-6512-ES1A 170 70 max.300 270 205 80 G1/4 M16/29.3 11 10000 20.2 -
KBHS-3504-FS1A 100 41 max.184 155 122 46 G1/8 M8/15 9 7500 3.8 -
KBHS-4504-FS1A 120 55 max.210 180 140 55 G1/8 M10/19.3 9 9000 6.5 -
KBHS-5512-FS1A 140 60 max.236 214 165 65 G1/8 M12/21.3 8 11500 10.5 -
KBHS-6504-FS1A 170 70 max.301 270 205 80 G1/4 M16/29.3 11 10000 20.2 -
