Nabeya Bi-tech

  • 导轨钳制器

导轨库浪霸 - 液压型 - 常开型

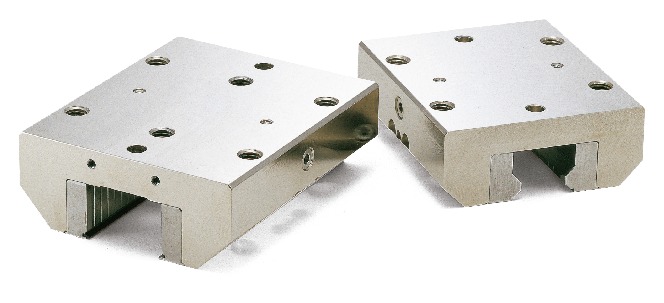

Clamping Elements for Linear Guideways

KWH

安全注意事项术语说明安装与维护试验数据故障诊断

符号RoHS指令

  • 常开
  • 液压型
KWH_C导轨库浪霸 - 液压型 - 常开型

形状図

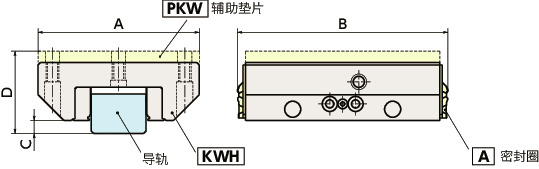

KWH导轨库浪霸 - 液压型 - 常开型寸法図

夹紧部的形状因型号而异。各型号的形状请确认CAD数据。

尺寸・CAD

单位 : mm

型号 密封圈 A A1 B＊2 B2 B3 G G1 L1 L2 H1 H2 G2＊3 G3＊4 保持力
（N）＊1		 质量
（kg）		 CAD下载 请求报价
KWH-2501-AS1 无 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.04 CAD 请求报价
KWH-2501-AS1-A 有 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.09 CAD 请求报价
KWH-2501-BS1 无 70 57 116 45 45 G1/8 M8 10 9.5 5.8 9 6.8 M6 1600 0.93 CAD 请求报价
KWH-2501-BS1-A 有 70 57 116 45 45 G1/8 M8 10 9.5 5.8 9 6.8 M6 1600 0.98 CAD 请求报价
KWH-2501-CS1 无 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.03 CAD 请求报价
KWH-2501-CS1-A 有 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.09 CAD 请求报价
KWH-2501-ES1 无 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.05 CAD 请求报价
KWH-2501-ES1-A 有 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.11 CAD 请求报价
KWH-2501-IS1 无 70 57 116 45 45 G1/8 M8 10 9.5 7.7 9 6.8 M6 1600 0.98 CAD 请求报价
KWH-2502-AS1 无 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.05 CAD 请求报价
KWH-2502-AS1-A 有 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.1 CAD 请求报价
KWH-2502-BS1 无 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.06 CAD 请求报价
KWH-2502-BS1-A 有 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.13 CAD 请求报价
KWH-2502-DS1 无 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.06 CAD 请求报价
KWH-2502-DS1-A 有 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.14 CAD 请求报价
KWH-2503-AS1 无 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.06 CAD 请求报价
KWH-2503-AS1-A 有 70 57 116 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.14 CAD 请求报价
KWH-2504-BS1 无 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.01 CAD 请求报价
KWH-2504-BS1-A 有 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 CAD 请求报价
KWH-2504-DS1 无 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.01 CAD 请求报价
KWH-2504-FS1 无 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 CAD 请求报价
KWH-2504-FS1-A 有 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.14 CAD 请求报价
KWH-2505-AS1 无 70 57 107.8 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.08 CAD 请求报价
KWH-2505-AS1-A 有 70 57 107.8 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.14 CAD 请求报价
KWH-2505-AS2 无 48 35 101.8 50 50 G1/8 M6 10 8 8 8 - - 1600 0.74 CAD 请求报价
KWH-2505-AS2-A 有 48 35 101.8 50 50 G1/8 M6 10 8 8 8 - - 1600 0.8 CAD 请求报价
KWH-2505-AS3 无 48 35 101.8 50 50 G1/8 M6 10 12 12 12 - - 1600 0.86 CAD 请求报价
KWH-2505-AS3-A 有 48 35 101.8 50 50 G1/8 M6 10 12 12 12 - - 1600 0.92 CAD 请求报价
KWH-2505-BS1 无 70 57 105 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.12 CAD 请求报价
KWH-2505-BS1-A 有 70 57 105 45 40 G1/8 M8 - 8 7 9 6.8 M6 2200 1.18 CAD 请求报价
KWH-2505-BS3 无 48 35 100 50 50 G1/8 M6 10 12 12 12 - - 1600 0.86 CAD 请求报价
KWH-2505-BS3-A 有 48 35 100 50 50 G1/8 M6 10 12 12 12 - - 1600 0.94 CAD 请求报价
KWH-2510-AS1 无 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.01 CAD 请求报价
KWH-2510-AS1-A 有 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.07 CAD 请求报价
KWH-2510-BS1 无 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.05 CAD 请求报价
KWH-2510-BS1-A 有 70 57 116 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.11 CAD 请求报价
KWH-2510-DS1 无 70 57 103.6 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.01 CAD 请求报价
KWH-2510-DS1-A 有 70 57 106 45 45 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.06 CAD 请求报价
KWH-2512-ES1 无 70 57 106 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.04 CAD 请求报价
KWH-2512-ES1-A 有 70 57 106 45 40 G1/8 M8 10 9 5.8 9 6.8 M6 2200 1.09 CAD 请求报价
KWH-3001-AS1 无 90 72 119.7 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.8 CAD 请求报价
KWH-3001-AS1-A 有 90 72 119.7 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.9 CAD 请求报价
KWH-3001-BS1 无 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.56 CAD 请求报价
KWH-3001-BS1-A 有 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.68 CAD 请求报价
KWH-3001-CS1 无 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 CAD 请求报价
KWH-3001-CS1-A 有 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.99 CAD 请求报价
KWH-3001-ES1 无 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.79 CAD 请求报价
KWH-3001-ES1-A 有 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.09 CAD 请求报价
KWH-3001-IS1 无 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 2100 1.66 CAD 请求报价
KWH-3002-AS1 无 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.81 CAD 请求报价
KWH-3002-AS1-A 有 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.01 CAD 请求报价
KWH-3002-BS1 无 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.82 CAD 请求报价
KWH-3002-BS1-A 有 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.02 CAD 请求报价
KWH-3002-BS2 无 60 40 115 60 60 G1/8 M8 10 12 11 11 - - 3000 1.32 CAD 请求报价
KWH-3002-BS2-A 有 60 40 115 60 60 G1/8 M8 10 12 11 11 - - 3000 1.79 CAD 请求报价
KWH-3004-AS1 无 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.84 CAD 请求报价
KWH-3004-AS1-A 有 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.2 CAD 请求报价
KWH-3004-BS1 无 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.86 CAD 请求报价
KWH-3004-BS1-A 有 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.14 CAD 请求报价
KWH-3004-FS1 无 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.97 CAD 请求报价
KWH-3004-FS1-A 有 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.32 CAD 请求报价
KWH-3005-AS1 无 90 72 115 52 44 G1/8 M10 - 10.5 8 11 8.6 M8 3000 1.86 CAD 请求报价
KWH-3005-AS1-A 有 90 72 115 52 44 G1/8 M10 - 10.5 8 11 8.6 M8 3000 2.46 CAD 请求报价
KWH-3005-AS2 无 60 40 115 60 60 G1/8 M8 10 9 8 8 - - 3000 1.23 CAD 请求报价
KWH-3005-AS2-A 有 60 40 115 60 60 G1/8 M8 10 9 8 8 - - 3000 1.53 CAD 请求报价
KWH-3005-AS3 无 60 40 115 60 60 G1/8 M8 10 12 11 11 - - 3000 1.9 CAD 请求报价
KWH-3005-AS3-A 有 60 40 115 60 60 G1/8 M8 10 12 11 11 - - 3000 2.2 CAD 请求报价
KWH-3010-AS1 无 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.09 CAD 请求报价
KWH-3010-AS1-A 有 90 72 128 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.59 CAD 请求报价
KWH-3012-ES1 无 90 72 121.1 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.91 CAD 请求报价
KWH-3012-ES1-A 有 90 72 121.1 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.51 CAD 请求报价
KWH-3012-FS1 无 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.94 CAD 请求报价
KWH-3012-FS1-A 有 90 72 128 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.54 CAD 请求报价
KWH-3012-FS3 无 60 40 128 60 60 G1/8 M8 10 12 11 11 - - 3000 1.5 CAD 请求报价
KWH-3012-FS3-A 有 60 40 128 60 60 G1/8 M8 10 12 11 11 - - 3000 1.8 CAD 请求报价
KWH-3014-AS1 无 90 72 120.8 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.89 CAD 请求报价
KWH-3014-AS1-A 有 90 72 120.8 52 44 G1/8 M10 - 10.5 7 10 8.6 M8 3000 2.49 CAD 请求报价
KWH-3014-FS1 无 90 72 120 52 52 G1/8 M10 - 10.5 7 10 8.6 M8 3000 1.9 CAD 请求报价
KWH-3501-AS1 无 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.58 CAD 请求报价
KWH-3501-AS1-A 有 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.08 CAD 请求报价
KWH-3501-BS1 无 100 82 145 62 62 G1/8 M10 - 12 7 12 8.6 M8 4300 2.28 CAD 请求报价
KWH-3501-BS1-A 有 100 82 145 62 62 G1/8 M10 - 12 7 12 8.6 M8 4300 2.78 CAD 请求报价
KWH-3501-CS1 无 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.54 CAD 请求报价
KWH-3501-CS1-A 有 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.04 CAD 请求报价
KWH-3501-ES1 无 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.58 CAD 请求报价
KWH-3501-ES1-A 有 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.08 CAD 请求报价
KWH-3501-ES3 无 70 50 137.7 72 72 G1/8 M8 - 18 13 13 - - 3500 2.58 CAD 请求报价
KWH-3501-ES3-A 有 70 50 137.7 72 72 G1/8 M8 - 18 13 13 - - 3500 3.08 CAD 请求报价
KWH-3501-IS1 无 100 82 145 62 62 G1/8 M10 - 12 7 12 8.6 M8 4300 2.6 CAD 请求报价
KWH-3502-AS1 无 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.58 CAD 请求报价
KWH-3502-AS1-A 有 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.2 CAD 请求报价
KWH-3502-BS1 无 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.65 CAD 请求报价
KWH-3502-BS1-A 有 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.15 CAD 请求报价
KWH-3502-DS1 无 100 82 138 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.63 CAD 请求报价
KWH-3502-DS1-A 有 100 82 138 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.13 CAD 请求报价
KWH-3502-DS3 无 70 50 138 72 72 G1/8 M8 - 18 13 13 - - 3500 2.45 CAD 请求报价
KWH-3502-DS3-A 有 70 50 138 72 72 G1/8 M8 - 18 13 13 - - 3500 3.05 CAD 请求报价
KWH-3503-AS1 无 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.63 CAD 请求报价
KWH-3503-AS1-A 有 100 82 147 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.13 CAD 请求报价
KWH-3503-AS3 无 70 50 147 72 72 G1/8 M8 - 18 13 13 - - 3500 2.48 CAD 请求报价
KWH-3503-AS3-A 有 70 50 147 72 72 G1/8 M8 - 18 13 13 - - 3500 2.98 CAD 请求报价
KWH-3504-BS1 无 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.49 CAD 请求报价
KWH-3504-BS1-A 有 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.66 CAD 请求报价
KWH-3504-FS1 无 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.69 CAD 请求报价
KWH-3504-FS1-A 有 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.19 CAD 请求报价
KWH-3504-FS3 无 70 50 135.4 72 72 G1/8 M8 - 18 13 13 - - 3500 2.3 CAD 请求报价
KWH-3504-FS3-A 有 70 50 135.4 72 72 G1/8 M8 - 18 13 13 - - 3500 2.87 CAD 请求报价
KWH-3505-AS1 无 100 82 140 62 52 G1/8 M10 - 12 10.2 12 8.6 M8 5700 2.57 CAD 请求报价
KWH-3505-AS1-A 有 100 82 140 62 52 G1/8 M10 - 12 10.2 12 8.6 M8 5700 3.17 CAD 请求报价
KWH-3505-AS2 无 70 50 133 72 72 G1/8 M8 - 12 13 13 - - 3500 1.89 CAD 请求报价
KWH-3505-AS2-A 有 70 50 133 72 72 G1/8 M8 - 12 13 13 - - 3500 2.49 CAD 请求报价
KWH-3505-AS3 无 70 50 133 72 72 G1/8 M8 - 18 13 13 - - 3500 2.32 CAD 请求报价
KWH-3505-AS3-A 有 70 50 133 72 72 G1/8 M8 - 18 13 13 - - 3500 2.92 CAD 请求报价
KWH-3505-BS1 无 100 82 135.2 62 52 G1/8 M10 - 12 11 12 8.6 M8 5700 2.61 CAD 请求报价
KWH-3505-BS1-A 有 100 82 135.2 62 52 G1/8 M10 - 12 11 12 8.6 M8 5700 3.21 CAD 请求报价
KWH-3505-BS3 无 70 50 135.2 72 72 G1/8 M8 - 18 13 13 - - 3500 2.38 CAD 请求报价
KWH-3505-BS3-A 有 70 50 135.2 72 72 G1/8 M8 - 18 13 13 - - 3500 2.98 CAD 请求报价
KWH-3510-AS1 无 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.49 CAD 请求报价
KWH-3510-AS1-A 有 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.99 CAD 请求报价
KWH-3510-BS1 无 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.6 CAD 请求报价
KWH-3510-BS1-A 有 100 82 145 62 62 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.2 CAD 请求报价
KWH-3510-BS3 无 70 50 134.7 72 72 G1/8 M8 - 18 13 13 - - 3500 2.45 CAD 请求报价
KWH-3510-BS3-A 有 70 50 134.7 72 72 G1/8 M8 - 18 13 13 - - 3500 3.05 CAD 请求报价
KWH-3512-FS1 无 100 82 138.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.62 CAD 请求报价
KWH-3512-FS1-A 有 100 82 138.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.22 CAD 请求报价
KWH-3514-AS1 无 100 82 137.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 2.54 CAD 请求报价
KWH-3514-AS1-A 有 100 82 137.7 62 52 G1/8 M10 - 12 6.4 12 8.6 M8 5700 3.04 CAD 请求报价
KWH-4501-AS1 无 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.08 CAD 请求报价
KWH-4501-AS1-A 有 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.68 CAD 请求报价
KWH-4501-BS1 无 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 4.18 CAD 请求报价
KWH-4501-BS1-A 有 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 4.25 CAD 请求报价
KWH-4501-CS1 无 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5 CAD 请求报价
KWH-4501-CS1-A 有 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.24 CAD 请求报价
KWH-4501-ES1 无 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.08 CAD 请求报价
KWH-4501-ES1-A 有 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.38 CAD 请求报价
KWH-4501-IS1 无 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 4.28 CAD 请求报价
KWH-4501-PS1 无 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 5.08 CAD 请求报价
KWH-4501-PS1-A 有 120 100 169 80 80 G1/8 M12 - 12 10.4 15 10.5 M10 7400 5.68 CAD 请求报价
KWH-4502-AS1 无 120 100 174 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.08 CAD 请求报价
KWH-4502-AS1-A 有 120 100 174 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.36 CAD 请求报价
KWH-4502-BS1 无 120 100 177.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.51 CAD 请求报价
KWH-4502-BS1-A 有 120 100 177.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 6.01 CAD 请求报价
KWH-4502-DS1 无 120 100 179 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.27 CAD 请求报价
KWH-4502-DS1-A 有 120 100 179 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.61 CAD 请求报价
KWH-4503-AS1 无 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.19 CAD 请求报价
KWH-4503-AS1-A 有 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.5 CAD 请求报价
KWH-4503-AS3 无 86 60 184 80 80 G1/8 M10 - 24 18 18 - - 7400 4.59 CAD 请求报价
KWH-4503-AS3-A 有 86 60 184 80 80 G1/8 M10 - 24 18 18 - - 7400 4.89 CAD 请求报价
KWH-4504-BS1 无 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.17 CAD 请求报价
KWH-4504-BS1-A 有 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.37 CAD 请求报价
KWH-4504-DS1 无 120 100 174 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.75 CAD 请求报价
KWH-4504-DS1-A 有 120 100 174 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.96 CAD 请求报价
KWH-4504-FS1 无 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.23 CAD 请求报价
KWH-4504-FS1-A 有 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.49 CAD 请求报价
KWH-4505-AS1 无 120 100 177 80 60 G1/8 M12 - 15 12.4 15 10.5 M10 9900 5.03 CAD 请求报价
KWH-4505-AS1-A 有 120 100 177 80 60 G1/8 M12 - 15 12.4 15 10.5 M10 9900 5.63 CAD 请求报价
KWH-4505-AS2 无 86 60 170 80 80 G1/8 M10 - 15 15 15 - - 7400 3.71 CAD 请求报价
KWH-4505-AS2-A 有 86 60 170 80 80 G1/8 M10 - 15 15 15 - - 7400 4.21 CAD 请求报价
KWH-4505-AS3 无 86 60 170 80 80 G1/8 M10 - 24 18 18 - - 7400 4.72 CAD 请求报价
KWH-4505-AS3-A 有 86 60 170 80 80 G1/8 M10 - 24 18 18 - - 7400 5.22 CAD 请求报价
KWH-4505-BS1 无 120 100 174 80 60 G1/8 M12 - 15 13.5 15 10.5 M10 9900 5.09 CAD 请求报价
KWH-4505-BS1-A 有 120 100 174 80 60 G1/8 M12 - 15 13.5 15 10.5 M10 9900 5.59 CAD 请求报价
KWH-4505-BS3 无 86 60 174 80 80 G1/8 M10 - 24 18 18 - - 7400 4.79 CAD 请求报价
KWH-4505-BS3-A 有 86 60 174 80 80 G1/8 M10 - 24 18 18 - - 7400 5.29 CAD 请求报价
KWH-4510-AS1 无 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.91 CAD 请求报价
KWH-4510-AS1-A 有 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.14 CAD 请求报价
KWH-4510-BS1 无 120 100 173 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.14 CAD 请求报价
KWH-4510-BS1-A 有 120 100 173 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.36 CAD 请求报价
KWH-4512-ES1 无 120 100 173.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.13 CAD 请求报价
KWH-4512-ES1-A 有 120 100 173.6 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.44 CAD 请求报价
KWH-4512-FS1 无 120 100 172.8 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.18 CAD 请求报价
KWH-4512-FS1-A 有 120 100 172.8 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.43 CAD 请求报价
KWH-4514-AS1 无 120 100 174.3 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.03 CAD 请求报价
KWH-4514-AS1-A 有 120 100 174.3 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.28 CAD 请求报价
KWH-4514-CS1 无 120 100 177 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.9 CAD 请求报价
KWH-4514-ES1 无 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.8 CAD 请求报价
KWH-4514-ES1-A 有 120 100 184 80 60 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.07 CAD 请求报价
KWH-4514-ES3 无 86 60 172.2 80 80 G1/8 M10 - 24 18 18 - - 7400 4.5 CAD 请求报价
KWH-4514-KS1 无 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 4.99 CAD 请求报价
KWH-4514-KS1-A 有 120 100 176 80 80 G1/8 M12 - 15 11.9 15 10.5 M10 9900 5.07 CAD 请求报价
KWH-5501-AS1 无 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.84 CAD 请求报价
KWH-5501-AS1-A 有 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.14 CAD 请求报价
KWH-5501-BS1 无 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 8.4 CAD 请求报价
KWH-5501-BS1-A 有 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 8.9 CAD 请求报价
KWH-5501-CS1 无 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.73 CAD 请求报价
KWH-5501-CS1-A 有 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.05 CAD 请求报价
KWH-5501-ES1 无 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.88 CAD 请求报价
KWH-5501-ES1-A 有 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.18 CAD 请求报价
KWH-5501-ES3 无 100 75 201.2 95 95 G1/8 M12 - 26 19 19 - - 13700 7.4 CAD 请求报价
KWH-5501-ES3-A 有 100 75 201.2 95 95 G1/8 M12 - 26 19 19 - - 13700 7.68 CAD 请求报价
KWH-5501-IS1 无 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 7.03 CAD 请求报价
KWH-5501-PS1 无 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 7.29 CAD 请求报价
KWH-5501-PS1-A 有 140 116 208 95 95 G1/8 M14 - 16 13.7 16 12.5 M12 10200 7.59 CAD 请求报价
KWH-5502-AS1 无 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.82 CAD 请求报价
KWH-5502-AS1-A 有 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.17 CAD 请求报价
KWH-5502-BS1 无 140 116 199.6 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.1 CAD 请求报价
KWH-5502-BS1-A 有 140 116 199.6 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.5 CAD 请求报价
KWH-5502-DS1 无 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.14 CAD 请求报价
KWH-5502-DS1-A 有 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.57 CAD 请求报价
KWH-5502-DS3 无 100 75 210 95 95 G1/8 M12 - 26 19 19 - - 13700 7.61 CAD 请求报价
KWH-5502-DS3-A 有 100 75 210 95 95 G1/8 M12 - 26 19 19 - - 13700 8.04 CAD 请求报价
KWH-5503-AS1 无 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.03 CAD 请求报价
KWH-5503-AS1-A 有 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.41 CAD 请求报价
KWH-5503-AS3 无 100 75 215 95 95 G1/8 M12 - 26 19 19 - - 13700 6.95 CAD 请求报价
KWH-5503-AS3-A 有 100 75 215 95 95 G1/8 M12 - 26 19 19 - - 13700 7.33 CAD 请求报价
KWH-5504-BS1 无 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.57 CAD 请求报价
KWH-5504-BS1-A 有 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.83 CAD 请求报价
KWH-5504-FS1 无 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8 CAD 请求报价
KWH-5504-FS1-A 有 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.23 CAD 请求报价
KWH-5505-AS1 无 140 116 201 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.94 CAD 请求报价
KWH-5505-AS1-A 有 140 116 201 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.04 CAD 请求报价
KWH-5505-AS2 无 100 75 200 95 95 G1/8 M12 - 16 20.8 18 - - 13700 5.74 CAD 请求报价
KWH-5505-AS2-A 有 100 75 200 95 95 G1/8 M12 - 16 20.8 18 - - 13700 5.84 CAD 请求报价
KWH-5505-AS3 无 100 75 200 95 95 G1/8 M12 - 26 19 19 - - 13700 7.17 CAD 请求报价
KWH-5505-AS3-A 有 100 75 200 95 95 G1/8 M12 - 26 19 19 - - 13700 7.28 CAD 请求报价
KWH-5505-BS1 无 140 116 204 95 70 G1/8 M14 - 16 13.7 18 12.5 M12 13700 8.1 CAD 请求报价
KWH-5505-BS1-A 有 140 116 204 95 70 G1/8 M14 - 16 13.7 18 12.5 M12 13700 8.24 CAD 请求报价
KWH-5505-BS2 无 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 5.73 CAD 请求报价
KWH-5505-BS2-A 有 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 5.93 CAD 请求报价
KWH-5505-BS3 无 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 7.54 CAD 请求报价
KWH-5505-BS3-A 有 100 75 204 95 95 G1/8 M12 - 26 19 19 - - 13700 7.94 CAD 请求报价
KWH-5510-AS1 无 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.57 CAD 请求报价
KWH-5510-AS1-A 有 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.97 CAD 请求报价
KWH-5510-BS1 无 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.96 CAD 请求报价
KWH-5510-BS1-A 有 140 116 208 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.25 CAD 请求报价
KWH-5510-BS3 无 100 75 202 95 95 G1/8 M12 - 26 19 19 - - 13700 7.76 CAD 请求报价
KWH-5512-FS1 无 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.95 CAD 请求报价
KWH-5512-FS1-A 有 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.27 CAD 请求报价
KWH-5512-FS3 无 100 75 207.2 95 95 G1/8 M12 - 26 19 19 - - 13700 7.49 CAD 请求报价
KWH-5512-FS3-A 有 100 75 207.2 95 95 G1/8 M12 - 26 19 19 - - 13700 7.8 CAD 请求报价
KWH-5514-ES1 无 140 116 203.4 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.84 CAD 请求报价
KWH-5514-ES1-A 有 140 116 203.4 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.36 CAD 请求报价
KWH-5514-GS1 无 140 116 202 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.4 CAD 请求报价
KWH-5514-GS1-A 有 140 116 202 95 95 G1/8 M14 - 16 13.5 18 12.5 M12 13700 8.71 CAD 请求报价
KWH-5515-AS1 无 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.84 CAD 请求报价
KWH-5515-BS1 无 140 116 215 95 70 G1/8 M14 - 16 13.5 18 12.5 M12 13700 7.84 CAD 请求报价
KWH-6501-AS1 无 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.13 CAD 请求报价
KWH-6501-AS1-A 有 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.64 CAD 请求报价
KWH-6501-BS1 无 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.08 CAD 请求报价
KWH-6501-BS1-A 有 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.45 CAD 请求报价
KWH-6501-CS1 无 170 142 244.2 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.92 CAD 请求报价
KWH-6501-CS1-A 有 170 142 244.2 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.47 CAD 请求报价
KWH-6501-ES1 无 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.02 CAD 请求报价
KWH-6501-ES1-A 有 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.63 CAD 请求报价
KWH-6501-FS1 无 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.01 CAD 请求报价
KWH-6501-FS1-A 有 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.22 CAD 请求报价
KWH-6501-IS1 无 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 12.08 CAD 请求报价
KWH-6501-PS1 无 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 16.48 CAD 请求报价
KWH-6501-PS1-A 有 170 142 219 110 110 G1/4 M16 - 20 21 25 14.5 M14 17000 16.68 CAD 请求报价
KWH-6502-DS1 无 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.48 CAD 请求报价
KWH-6502-DS1-A 有 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.11 CAD 请求报价
KWH-6503-AS1 无 170 142 257 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.29 CAD 请求报价
KWH-6503-AS1-A 有 170 142 257 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.59 CAD 请求报价
KWH-6503-AS3 无 126 76 257 120 120 G1/4 M16 - 20 21 21 - - 22700 11.93 CAD 请求报价
KWH-6503-AS3-A 有 126 76 257 120 120 G1/4 M16 - 20 21 21 - - 22700 13.11 CAD 请求报价
KWH-6504-BS1 无 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.55 CAD 请求报价
KWH-6504-BS1-A 有 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.12 CAD 请求报价
KWH-6504-FS1 无 170 142 251 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.51 CAD 请求报价
KWH-6504-FS1-A 有 170 142 251 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.13 CAD 请求报价
KWH-6504-FS3 无 126 76 250.8 120 120 G1/4 M16 - 20 21 21 - - 22700 12.15 CAD 请求报价
KWH-6504-FS3-A 有 126 76 250.8 120 120 G1/4 M16 - 20 21 21 - - 22700 12.77 CAD 请求报价
KWH-6505-AS1 无 170 142 256 110 82 G1/4 M16 - 20 14 23 14.5 M14 22700 16.79 CAD 请求报价
KWH-6505-AS1-A 有 170 142 256 110 82 G1/4 M16 - 20 14 23 14.5 M14 22700 17.34 CAD 请求报价
KWH-6505-AS2 无 126 76 255 120 120 G1/4 M16 - 20 21 21 - - 22700 12.47 CAD 请求报价
KWH-6505-AS2-A 有 126 76 255 120 120 G1/4 M16 - 20 21 21 - - 22700 13.02 CAD 请求报价
KWH-6505-BS1 无 170 142 245 110 82 G1/4 M16 - 20 21.5 23 14.5 M14 22700 16.96 CAD 请求报价
KWH-6505-BS1-A 有 170 142 245 110 82 G1/4 M16 - 20 21.5 23 14.5 M14 22700 17.05 CAD 请求报价
KWH-6505-BS2 无 126 76 245.1 120 120 G1/4 M16 - 20 21 21 - - 22700 12.62 CAD 请求报价
KWH-6505-BS2-A 有 126 76 245.1 120 120 G1/4 M16 - 20 21 21 - - 22700 12.82 CAD 请求报价
KWH-6510-AS1 无 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.55 CAD 请求报价
KWH-6510-AS1-A 有 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.6 CAD 请求报价
KWH-6510-BS1 无 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.27 CAD 请求报价
KWH-6510-BS1-A 有 170 142 253 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.74 CAD 请求报价
KWH-6510-BS3 无 126 76 246.2 120 120 G1/4 M16 - 20 21 21 - - 22700 12.62 CAD 请求报价
KWH-6510-BS3-A 有 126 76 246.2 120 120 G1/4 M16 - 20 21 21 - - 22700 12.82 CAD 请求报价
KWH-6512-FS1 无 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.21 CAD 请求报价
KWH-6512-FS1-A 有 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.79 CAD 请求报价
KWH-6514-CS1 无 170 142 252.2 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 15.85 CAD 请求报价
KWH-6514-ES1 无 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.7 CAD 请求报价
KWH-6514-ES1-A 有 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 17.03 CAD 请求报价
KWH-6514-GS1 无 170 142 245.6 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.13 CAD 请求报价
KWH-6514-GS1-A 有 170 142 245.6 110 110 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.57 CAD 请求报价
KWH-6515-AS1 无 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.13 CAD 请求报价
KWH-6515-BS1 无 170 142 256 110 82 G1/4 M16 - 20 14.5 22 14.5 M14 22700 16.13 CAD 请求报价

＊1：　最高使用压力时的值。
＊2：　所记载的为带密封圈的尺寸。无密封圈的尺寸请确认CAD数据。
＊3：　G1的内径。
＊4：　从下方固定时的螺纹公称直径。

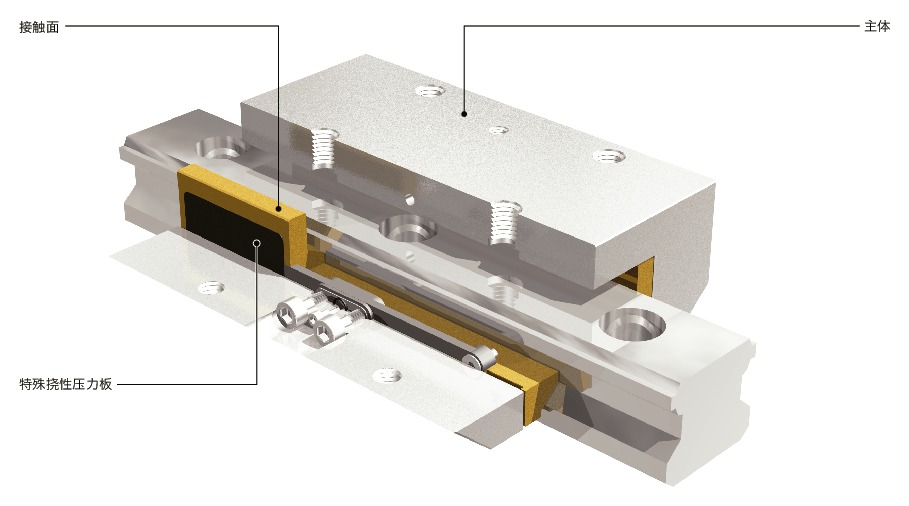

构造

KWH_C导轨库浪霸 - 液压型 - 常开型


特点

  • 液压控制。
  • 超重载用。采用高精度特殊挠性压力板，实现了强大的保持力。
  • 保持力：1600N～46000N
  • 为常开（Normally Open）型。
    供给液压时：夹紧线性导轨。
    释放液压时：解除夹紧。

安装图

KWH导轨库浪霸 - 液压型 - 常开型

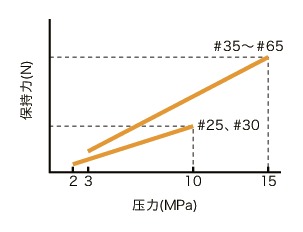

保持力

本产品目录中的保持力是最高使用压力时的值。
保持力在使用压力范围内与压力成正比。

KWH_C导轨库浪霸 - 液压型 - 常开型


型号列表

KWH

点击查看其它导轨钳制器

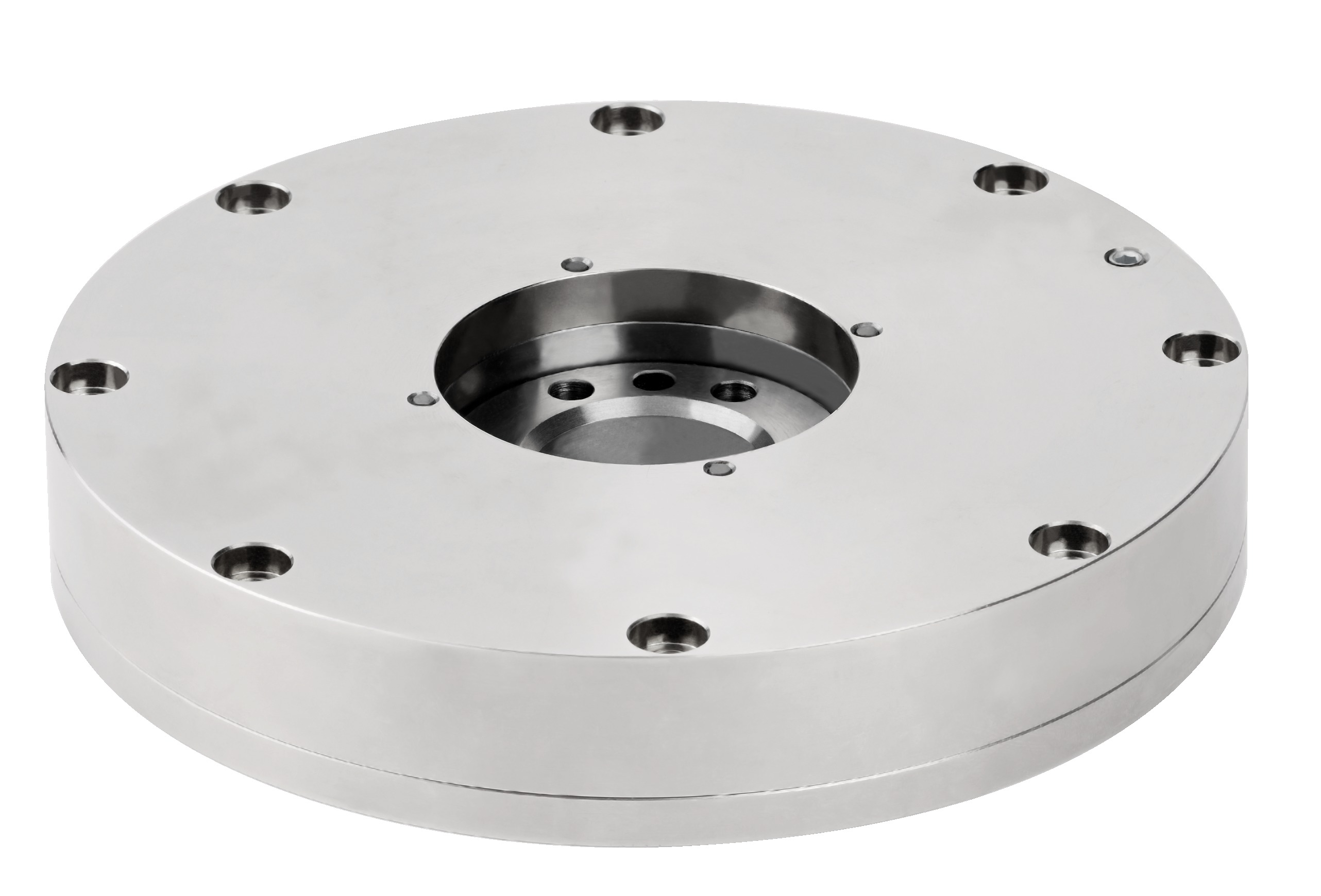

DKPS-04

产品名称

导轨库浪霸 - 气压型 - 常闭型 - 旋转轴保持型

型号

DKPS-04

特点

旋转轴
扭矩马达用

TPS

产品名称

导轨库浪霸 - 气压型 - 常闭型 - 旋转轴保持型

型号

TPS

特点

旋转轴
扭矩马达用
适用轴的直径：
φ50mm～φ320mm

KBH

产品名称

导轨库浪霸 - 液压型 - 常开型 - 带制动机构

型号

KBH

特点

带制动机构

LBHS

产品名称

导轨库浪霸 - 液压型 - 常闭型 - 细长型 - 带制动机构

型号

LBHS

特点

超重载用。
带制动机构

点击查看其它直线运动辅助配件

高性能缓冲器、高性能弹性体挡块

高性能缓冲器、高性能弹性体挡块

紧凑型压缩机

紧凑型压缩机
