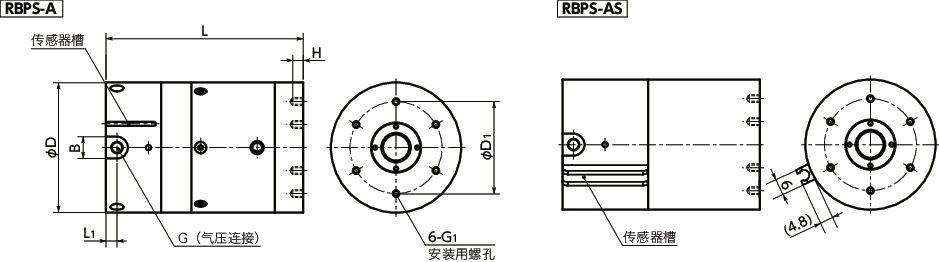

形状図
RBPS-0500-A～RBPS-1000-A中没有传感器槽。

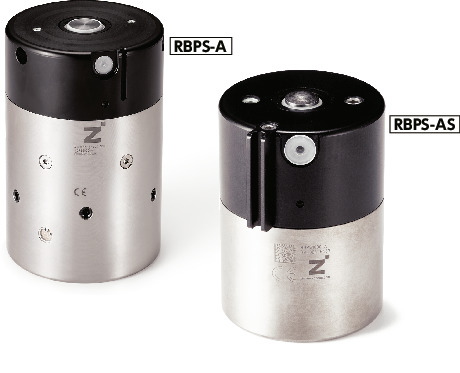

使用磁性传感器时，请选择RBPS-0500-AS～RBPS-1000-AS ・RBPS-1200-A～RBPS-6000-A。RBPS-AS的传感器槽可用梅花槽螺丝进行拆卸和安装。
气压连接和安装用螺孔的相位不确定。配管时，请将相位差控制在容许范围（±30°）。尺寸・CAD
单位 : mm
| 型号 | 适用轴的直径 | 保持力 （N） |
保持扭矩 (N・m)＊1 |
传感器槽＊2 | D | D1 | L | L1 | G | G1 | H | B | 质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RBPS-0500-A | 5 | 3500 | 5 | 无 | 49 | 30 | 68 | 5 | M5 | M5 | 6 | 11 | 0.66 | CAD | 请求报价 |
| RBPS-0600-A | 6 | 3500 | 6 | 无 | 49 | 30 | 68 | 5 | M5 | M5 | 6 | 11 | 0.66 | CAD | 请求报价 |
| RBPS-0800-A | 8 | 3500 | 8 | 无 | 49 | 30 | 68 | 5 | M5 | M5 | 6 | 11 | 0.66 | CAD | 请求报价 |
| RBPS-1000-A | 10 | 3500 | 11 | 无 | 49 | 30 | 68 | 5 | M5 | M5 | 6 | 11 | 0.67 | CAD | 请求报价 |
| RBPS-0500-AS | 5 | 3500 | 5 | 有 | 49 | 30 | 68 | 5 | M5 | M5 | 6 | 11 | 0.66 | CAD | 请求报价 |
| RBPS-0600-AS | 6 | 3500 | 6 | 有 | 49 | 30 | 68 | 5 | M5 | M5 | 6 | 11 | 0.66 | CAD | 请求报价 |
| RBPS-0800-AS | 8 | 3500 | 8 | 有 | 49 | 30 | 68 | 5 | M5 | M5 | 6 | 11 | 0.66 | CAD | 请求报价 |
| RBPS-1000-AS | 10 | 3500 | 11 | 有 | 49 | 30 | 68 | 5 | M5 | M5 | 6 | 11 | 0.67 | CAD | 请求报价 |
| RBPS-1200-A | 12 | 10000 | 36 | 有 | 99 | 70 | 150 | 8.4 | G1/8 | M6 | 8 | 16.6 | 4.62 | CAD | 请求报价 |
| RBPS-1400-A | 14 | 10000 | 42 | 有 | 99 | 70 | 150 | 8.4 | G1/8 | M6 | 8 | 16.6 | 4.64 | CAD | 请求报价 |
| RBPS-1500-A | 15 | 10000 | 45 | 有 | 99 | 70 | 150 | 8.4 | G1/8 | M6 | 8 | 16.6 | 4.65 | CAD | 请求报价 |
| RBPS-1600-A | 16 | 10000 | 48 | 有 | 99 | 70 | 150 | 8.4 | G1/8 | M6 | 8 | 16.6 | 4.66 | CAD | 请求报价 |
| RBPS-1800-A | 18 | 10000 | 54 | 有 | 99 | 70 | 150 | 8.4 | G1/8 | M6 | 8 | 16.6 | 4.69 | CAD | 请求报价 |
| RBPS-2000-A | 20 | 10000 | 60 | 有 | 99 | 70 | 150 | 8.4 | G1/8 | M6 | 8 | 16.6 | 4.72 | CAD | 请求报价 |
| RBPS-2200-A | 22 | 18000 | 120 | 有 | 135 | 90 | 165 | 9.25 | G1/4 | M8 | 9 | 20 | 9.46 | CAD | 请求报价 |
| RBPS-2400-A | 24 | 18000 | 130 | 有 | 135 | 90 | 165 | 9.25 | G1/4 | M8 | 9 | 20 | 9.62 | CAD | 请求报价 |
| RBPS-2500-A | 25 | 18000 | 140 | 有 | 135 | 90 | 165 | 9.25 | G1/4 | M8 | 9 | 20 | 9.6 | CAD | 请求报价 |
| RBPS-2600-A | 26 | 18000 | 140 | 有 | 135 | 90 | 165 | 9.25 | G1/4 | M8 | 9 | 20 | 9.62 | CAD | 请求报价 |
| RBPS-2800-A | 28 | 18000 | 150 | 有 | 135 | 90 | 165 | 9.25 | G1/4 | M8 | 9 | 20 | 9.67 | CAD | 请求报价 |
| RBPS-3000-A | 30 | 35000 | 320 | 有 | 170 | 100 | 220 | 11 | G1/4 | M10 | 12 | 20 | 20.87 | CAD | 请求报价 |
| RBPS-3200-A | 32 | 35000 | 340 | 有 | 170 | 100 | 220 | 11 | G1/4 | M10 | 12 | 20 | 21.01 | CAD | 请求报价 |
| RBPS-3500-A | 35 | 35000 | 370 | 有 | 170 | 100 | 220 | 11 | G1/4 | M10 | 12 | 20 | 21.25 | CAD | 请求报价 |
| RBPS-3600-A | 36 | 35000 | 380 | 有 | 170 | 100 | 220 | 11 | G1/4 | M10 | 12 | 20 | 21.33 | CAD | 请求报价 |
| RBPS-3800-A | 38 | 35000 | 400 | 有 | 170 | 100 | 220 | 11 | G1/4 | M10 | 12 | 20 | 21.71 | CAD | 请求报价 |
| RBPS-4000-A | 40 | 35000 | 420 | 有 | 170 | 100 | 220 | 11 | G1/4 | M10 | 12 | 20 | 21.68 | CAD | 请求报价 |
| RBPS-4200-A | 42 | 35000 | 440 | 有 | 170 | 100 | 220 | 11 | G1/4 | M10 | 12 | 20 | 22.2 | CAD | 请求报价 |
| RBPS-4500-A | 45 | 35000 | 470 | 有 | 170 | 100 | 220 | 11 | G1/4 | M10 | 12 | 20 | 22.18 | CAD | 请求报价 |
| RBPS-5000-A | 50 | 52000 | 780 | 有 | 205 | 134 | 232 | 10.5 | G1/4 | M12 | 14 | 20 | 34.2 | CAD | 请求报价 |
| RBPS-5500-A | 55 | 52000 | 780 | 有 | 205 | 134 | 232 | 10.5 | G1/4 | M12 | 14 | 20 | 34.8 | CAD | 请求报价 |
| RBPS-6000-A | 60 | 52000 | 780 | 有 | 205 | 134 | 232 | 10.5 | G1/4 | M12 | 14 | 20 | 35.5 | CAD | 请求报价 |
＊1： 轴旋转方向的保持扭矩。在轴旋转方向保持时，不能作为制动器使用。
＊2： 可安装另售的磁性传感器MFS。MFS传感器槽的位置、形状请确认CAD数据。

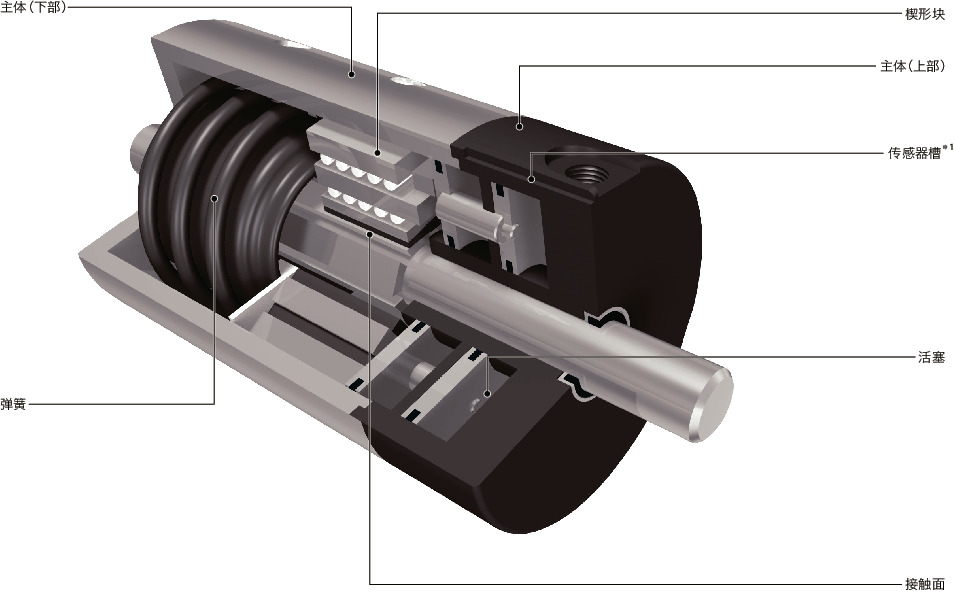

材质、表面处理
| RBPS | |
|---|---|
| 主体（上部） | 相当于A6082 阳极氧化处理 |
| 主体（下部） | 相当于SCr415 无电解镀镍 |
| 接触面 | 特殊制动片 |
特点
- 可以固定Z轴（垂直轴）上使用的线性轴、活塞杆等，防止其滑落。
-
带制动机构。
可作为紧急情况下的制动器使用。请与关闭系统时停止供给空气压力的控制装置配套使用。 - 作为制动器使用时，请计算停止距离，确保必要、充足的轨道长度。⇒停止距离的计算
-
为常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助弹簧的作用力夹紧轴。 -
备有磁性传感器用的传感器槽。＊1

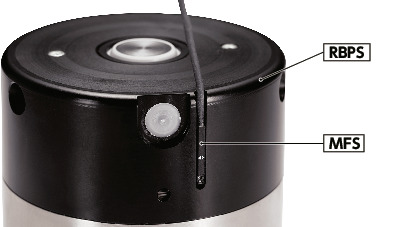

使用另售的磁性传感器MFS，可以在LED亮灯状态下确认夹紧、解除夹紧状态。MFS
＊1： RBPS-0500-A～RBPS-1000-A中没有传感器槽。
使用磁性传感器时，请选择RBPS-0500-AS～RBPS-1000-AS ・RBPS-1200-A～RBPS-6000-A。RBPS-AS的传感器槽可用梅花槽螺丝进行拆卸和安装。
规格
| 控制方式 | 气压、常闭 |
| 开放压力 | 轴径：φ5～φ10----0.55MPa |
| 轴径：φ12～φ60----0.4MPa | |
| 最高使用压力 | 0.65MPa |
| 响应时间 | 最大0.04s |
| 夹紧寿命＊1 | 500万次 |
| 制动器寿命＊1 | 2000次 |
| 使用温度 | -10℃～70℃ |
| 适用轴的直径 | φ5～φ60 |
＊1： 仅供参考数值，并非保证数值。
- 推荐轴
| 材质 | 拉伸强度400N/mm2以上 |
| 硬度 | 54HRC以上(有效硬化层深度：0.5mm以上)、 或者是硬质镀铬(电镀硬度：800HV以上、电镀厚度：20μm以上) |
| 尺寸公差 | f8、g8或h7 |
| 圆度 | 尺寸公差的1/2 |
| 表面粗糙度 | Ra0.2～3.2 |
使用注意事项
- RBPS在出厂时在接触面间夹有间隔体。除了供气时以外，请勿取出该间隔体。如果在取出间隔体的状态下进行夹紧动作，将会引起RBPS损坏。
- 导轨库浪霸不具有导向功能。为保持导轨库浪霸与轴之间的间隔，请与线性衬套、线性轴承等组合使用。
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
| M12 | 79 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项、设计中的注意事项、安装步骤。⇒请事先确认安全注意事项⇒设计中的注意事项⇒安装步骤
配管
| 轴径 （mm） |
螺纹公称直径 | 空气消耗量 （ℓ/周期（ANR）） |
|---|---|---|
| φ5～φ10 | M5 | 0.086 |
| φ12～φ20 | G 1/8 | 0.448 |
| φ22～φ28 | G 1/8 | 0.83 |
| φ30～φ45 | G 1/4 | 1.454 |
| φ50～φ60 | G 1/4 | 2.508 |
