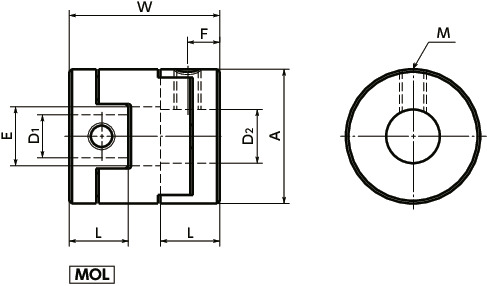

形状図
尺寸・CAD
单位 : mm
| 型号 | A | L | W | E | F | M | 螺丝紧固扭矩 （N・m） |
标准轴孔径（尺寸容许偏差H8） D1-D2 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| MOL-16 | 16 | 7 | 18 | 7 | 3.5 | M3 | 0.7 | - | CAD | 请求报价 |
| MOL-20 | 20 | 9 | 23 | 9 | 4.5 | M4 | 1.7 | - | CAD | 请求报价 |
| MOL-25 | 25 | 11 | 28.2 | 11 | 5.5 | M5 | 4 | - | CAD | 请求报价 |
| MOL-32 | 32 | 12.7 | 32.7 | 14.5 | 6.5 | M6 | 7 | - | CAD | 请求报价 |
| MOL-40 | 40 | 14 | 32 | 17 | 7 | M6 | 7 | - | CAD | 请求报价 |
| MOL-50 | 50 | 17 | 38.2 | 23 | 8.5 | M8 | 15 | - | CAD | 请求报价 |
| MOL-63 | 63 | 21 | 46.6 | 28 | 10.5 | M10 | 30 | - | CAD | 请求报价 |
| 型号 | 最大轴孔径 （mm） |
额定扭矩 （N・m）＊1 |
最大扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
静态 扭转刚性 （N・m/rad） |
容许偏心 （mm） |
容许偏角 （°） |
质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|
| MOL-16 | 6.35 | 0.7 | 1.4 | 39000 | 3.2×10-7 | 31 | 1 | 3 | 7 |
| MOL-20 | 8 | 1.2 | 2.4 | 31000 | 1.0×10-6 | 60 | 1.5 | 3 | 14 |
| MOL-25 | 10 | 2 | 4 | 25000 | 3.0×10-6 | 140 | 2 | 3 | 27 |
| MOL-32 | 14 | 4.5 | 9 | 19000 | 9.5×10-6 | 280 | 2.5 | 3 | 50 |
| MOL-40 | 16 | 9 | 18 | 15000 | 2.3×10-5 | 540 | 3 | 3 | 80 |
| MOL-50 | 20 | 18 | 36 | 12000 | 6.7×10-5 | 820 | 3.5 | 3 | 150 |
| MOL-63 | 25 | 36 | 72 | 10000 | 2.2×10-4 | 1900 | 4 | 3 | 300 |
＊1： 无负荷变动，并且向某一方向旋转时的值。负荷变动大，或进行正反运转时，请在选择尺寸时留出余裕。当环境温度高于30℃时，请依据下表的温度修正系数调整额定扭矩和最大扭矩。MOL的可使用温度为-20℃～80℃。详情请参考选型步骤。
＊2： 最大轴孔径时的值。
| 型号 | 标准轴孔径（尺寸容许偏差H8） D1-D2 |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | |
| MOL-16 | ● | ● | ● | ● | ● | - | - | - | - | - | - | - | - | - | - |
| MOL-20 | - | ● | ● | ● | ● | ● | - | - | - | - | - | - | - | - | - |
| MOL-25 | - | - | ● | ● | ● | ● | ● | ● | - | - | - | - | - | - | - |
| MOL-32 | - | - | - | - | - | ● | - | ● | ● | ● | - | - | - | - | - |
| MOL-40 | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | - | - | - |
| MOL-50 | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | - |
| MOL-63 | - | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● |
●所有产品均附带内六角止动螺丝（MOL）。
●定位螺丝固定型的轴孔径公差为H8。
●适用轴径的推荐尺寸公差为h6及h7。
●也承接1个轴套是定位螺丝固定型，另1个轴套是夹紧型组合的订货。
●可对轴孔和键槽进行追加工。请使用追加工服务。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整
环境温度、温度修正系数
| 环境温度 | 温度修正系数 |
|---|---|
| -20℃～30℃ | 1.00 |
| 30℃～40℃ | 0.80 |
| 40℃～60℃ | 0.70 |
| 60℃～80℃ | 0.55 |
构造

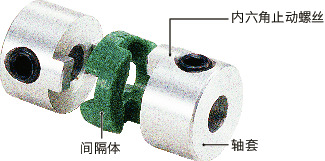

定位螺丝固定型
MOL外径φ16-φ32MOLMOL-C

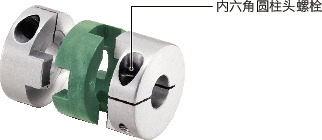

夹紧型
MOL-C外径φ16-φ32MOLMOL-C
材质、表面处理
| MOL | |
|---|---|
| 轴套 | A2017 阳极氧化处理 |
| 间隔体 | 聚缩醛 |
| 内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
特点
- 适用马达
| MOL | MOS | |
|---|---|---|
| 伺服马达 | - | - |
| 步进马达 | - | - |
| 通用马达 | ◎ | ◎ |
- 特性
| MOL | MOS | |
|---|---|---|
| 容许误差调整 | ◎ | ◎ |
| 电绝缘性 | ◎ | ◎ |
| 可使用温度 | -20℃～80℃ | -20℃～80℃ |
- 十字滑块型挠性联轴器。
- 通过轴套与间隔体的滑移，允许有较大偏心、偏角存在。
- 因误差调整量而产生的轴载荷变小，减轻了轴的负担。
- 具有电绝缘性。
- 备有标准型MOL与短巧型MOS。
用途

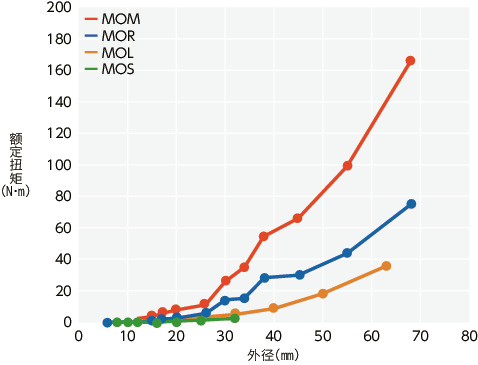

零件进料器/传送设备常用扭矩的比较
