夹紧手柄-平垫圈装入型

Name: LDM-LW
Brand: 锅屋百迪精密机械
Availability: OutOfStock

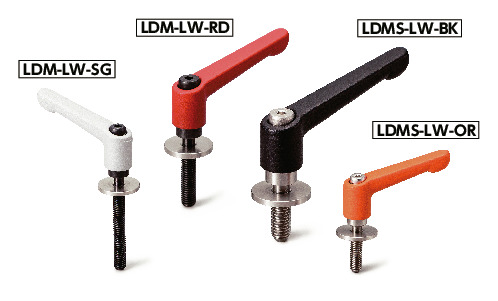

Clamp Lever with Flat Washer

LDM-LW

安全注意事项使用方法

符号RoHS指令

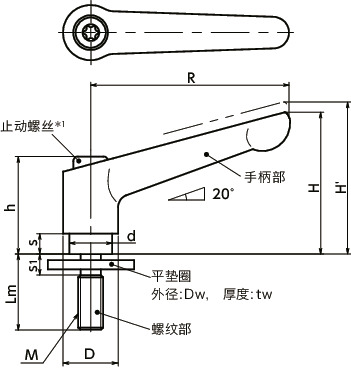

形状図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙） 螺纹公称直径: 所有; M5; M6; M8; M10

Lm: 所有; 12; 16; 20; 25; 32; 40; 50; 63; 80

主体 颜色: 所有; BK; OR; RD; SG

单位 : mm

型号	M（粗牙）螺纹公称直径	螺距	Lm	R	H	H'	h	s	D	d	Dw	tw	s1	齿数	最大载荷	最大紧固力	质量（g）	主体颜色	CAD下载	请求报价
LDM-5-12-LW20-BK	M5	0.8	12	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	BK	CAD	请求报价
LDM-5-12-LW20-OR	M5	0.8	12	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	OR	CAD	请求报价
LDM-5-12-LW20-RD	M5	0.8	12	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	RD	CAD	请求报价
LDM-5-12-LW20-SG	M5	0.8	12	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	SG	CAD	请求报价
LDM-5-16-LW20-BK	M5	0.8	16	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	BK	CAD	请求报价
LDM-5-16-LW20-OR	M5	0.8	16	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	OR	CAD	请求报价
LDM-5-16-LW20-RD	M5	0.8	16	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	RD	CAD	请求报价
LDM-5-16-LW20-SG	M5	0.8	16	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	SG	CAD	请求报价
LDM-5-20-LW20-BK	M5	0.8	20	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	BK	CAD	请求报价
LDM-5-20-LW20-OR	M5	0.8	20	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	OR	CAD	请求报价
LDM-5-20-LW20-RD	M5	0.8	20	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	RD	CAD	请求报价
LDM-5-20-LW20-SG	M5	0.8	20	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	41	SG	CAD	请求报价
LDM-5-25-LW20-BK	M5	0.8	25	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	42	BK	CAD	请求报价
LDM-5-25-LW20-OR	M5	0.8	25	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	42	OR	CAD	请求报价
LDM-5-25-LW20-RD	M5	0.8	25	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	42	RD	CAD	请求报价
LDM-5-25-LW20-SG	M5	0.8	25	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	42	SG	CAD	请求报价
LDM-5-32-LW20-BK	M5	0.8	32	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	43	BK	CAD	请求报价
LDM-5-32-LW20-OR	M5	0.8	32	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	43	OR	CAD	请求报价
LDM-5-32-LW20-RD	M5	0.8	32	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	43	RD	CAD	请求报价
LDM-5-32-LW20-SG	M5	0.8	32	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	43	SG	CAD	请求报价
LDM-5-40-LW20-BK	M5	0.8	40	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	44	BK	CAD	请求报价
LDM-5-40-LW20-OR	M5	0.8	40	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	44	OR	CAD	请求报价
LDM-5-40-LW20-RD	M5	0.8	40	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	44	RD	CAD	请求报价
LDM-5-40-LW20-SG	M5	0.8	40	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	44	SG	CAD	请求报价
LDM-5-50-LW20-BK	M5	0.8	50	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	45	BK	CAD	请求报价
LDM-5-50-LW20-OR	M5	0.8	50	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	45	OR	CAD	请求报价
LDM-5-50-LW20-RD	M5	0.8	50	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	45	RD	CAD	请求报价
LDM-5-50-LW20-SG	M5	0.8	50	45	34	37.5	24.5	4	13	10	20	2	4	18	60	3.9	45	SG	CAD	请求报价
LDM-6-12-LW20-BK	M6	1	12	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	41	BK	CAD	请求报价
LDM-6-12-LW20-OR	M6	1	12	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	41	OR	CAD	请求报价
LDM-6-12-LW20-RD	M6	1	12	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	41	RD	CAD	请求报价
LDM-6-12-LW20-SG	M6	1	12	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	41	SG	CAD	请求报价
LDM-6-16-LW20-BK	M6	1	16	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	41	BK	CAD	请求报价
LDM-6-16-LW20-OR	M6	1	16	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	41	OR	CAD	请求报价
LDM-6-16-LW20-RD	M6	1	16	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	41	RD	CAD	请求报价
LDM-6-16-LW20-SG	M6	1	16	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	41	SG	CAD	请求报价
LDM-6-20-LW20-BK	M6	1	20	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	42	BK	CAD	请求报价
LDM-6-20-LW20-OR	M6	1	20	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	42	OR	CAD	请求报价
LDM-6-20-LW20-RD	M6	1	20	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	42	RD	CAD	请求报价
LDM-6-20-LW20-SG	M6	1	20	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	42	SG	CAD	请求报价
LDM-6-25-LW20-BK	M6	1	25	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	43	BK	CAD	请求报价
LDM-6-25-LW20-OR	M6	1	25	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	43	OR	CAD	请求报价
LDM-6-25-LW20-RD	M6	1	25	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	43	RD	CAD	请求报价
LDM-6-25-LW20-SG	M6	1	25	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	43	SG	CAD	请求报价
LDM-6-32-LW20-BK	M6	1	32	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	44	BK	CAD	请求报价
LDM-6-32-LW20-OR	M6	1	32	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	44	OR	CAD	请求报价
LDM-6-32-LW20-RD	M6	1	32	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	44	RD	CAD	请求报价
LDM-6-32-LW20-SG	M6	1	32	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	44	SG	CAD	请求报价
LDM-6-40-LW20-BK	M6	1	40	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	46	BK	CAD	请求报价
LDM-6-40-LW20-OR	M6	1	40	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	46	OR	CAD	请求报价
LDM-6-40-LW20-RD	M6	1	40	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	46	RD	CAD	请求报价
LDM-6-40-LW20-SG	M6	1	40	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	46	SG	CAD	请求报价
LDM-6-50-LW20-BK	M6	1	50	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	47	BK	CAD	请求报价
LDM-6-50-LW20-OR	M6	1	50	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	47	OR	CAD	请求报价
LDM-6-50-LW20-RD	M6	1	50	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	47	RD	CAD	请求报价
LDM-6-50-LW20-SG	M6	1	50	45	34	37.5	24.5	4	13	10	20	2	5	18	100	5.5	47	SG	CAD	请求报价
LDM-8-12-LW25-BK	M8	1.25	12	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	91	BK	CAD	请求报价
LDM-8-12-LW25-OR	M8	1.25	12	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	91	OR	CAD	请求报价
LDM-8-12-LW25-RD	M8	1.25	12	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	91	RD	CAD	请求报价
LDM-8-12-LW25-SG	M8	1.25	12	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	91	SG	CAD	请求报价
LDM-8-16-LW25-BK	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	92	BK	CAD	请求报价
LDM-8-16-LW25-OR	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	92	OR	CAD	请求报价
LDM-8-16-LW25-RD	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	92	RD	CAD	请求报价
LDM-8-16-LW25-SG	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	92	SG	CAD	请求报价
LDM-8-20-LW25-BK	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	93	BK	CAD	请求报价
LDM-8-20-LW25-OR	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	93	OR	CAD	请求报价
LDM-8-20-LW25-RD	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	93	RD	CAD	请求报价
LDM-8-20-LW25-SG	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	93	SG	CAD	请求报价
LDM-8-25-LW25-BK	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	95	BK	CAD	请求报价
LDM-8-25-LW25-OR	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	95	OR	CAD	请求报价
LDM-8-25-LW25-RD	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	95	RD	CAD	请求报价
LDM-8-25-LW25-SG	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	95	SG	CAD	请求报价
LDM-8-32-LW25-BK	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	96	BK	CAD	请求报价
LDM-8-32-LW25-OR	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	96	OR	CAD	请求报价
LDM-8-32-LW25-RD	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	96	RD	CAD	请求报价
LDM-8-32-LW25-SG	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	96	SG	CAD	请求报价
LDM-8-40-LW25-BK	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	99	BK	CAD	请求报价
LDM-8-40-LW25-OR	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	99	OR	CAD	请求报价
LDM-8-40-LW25-RD	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	99	RD	CAD	请求报价
LDM-8-40-LW25-SG	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	99	SG	CAD	请求报价
LDM-8-50-LW25-BK	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	102	BK	CAD	请求报价
LDM-8-50-LW25-OR	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	102	OR	CAD	请求报价
LDM-8-50-LW25-RD	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	102	RD	CAD	请求报价
LDM-8-50-LW25-SG	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	102	SG	CAD	请求报价
LDM-8-63-LW25-BK	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	106	BK	CAD	请求报价
LDM-8-63-LW25-OR	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	106	OR	CAD	请求报价
LDM-8-63-LW25-RD	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	106	RD	CAD	请求报价
LDM-8-63-LW25-SG	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	25	3	6	24	180	10	106	SG	CAD	请求报价
LDM-10-16-LW30-BK	M10	1.5	16	78	54	58	36	8	21	16	30	3	7	26	290	16	150	BK	CAD	请求报价
LDM-10-16-LW30-OR	M10	1.5	16	78	54	58	36	8	21	16	30	3	7	26	290	16	150	OR	CAD	请求报价
LDM-10-16-LW30-RD	M10	1.5	16	78	54	58	36	8	21	16	30	3	7	26	290	16	150	RD	CAD	请求报价
LDM-10-16-LW30-SG	M10	1.5	16	78	54	58	36	8	21	16	30	3	7	26	290	16	150	SG	CAD	请求报价
LDM-10-20-LW30-BK	M10	1.5	20	78	54	58	36	8	21	16	30	3	7	26	290	16	151	BK	CAD	请求报价
LDM-10-20-LW30-OR	M10	1.5	20	78	54	58	36	8	21	16	30	3	7	26	290	16	151	OR	CAD	请求报价
LDM-10-20-LW30-RD	M10	1.5	20	78	54	58	36	8	21	16	30	3	7	26	290	16	151	RD	CAD	请求报价
LDM-10-20-LW30-SG	M10	1.5	20	78	54	58	36	8	21	16	30	3	7	26	290	16	151	SG	CAD	请求报价
LDM-10-25-LW30-BK	M10	1.5	25	78	54	58	36	8	21	16	30	3	7	26	290	16	154	BK	CAD	请求报价
LDM-10-25-LW30-OR	M10	1.5	25	78	54	58	36	8	21	16	30	3	7	26	290	16	154	OR	CAD	请求报价
LDM-10-25-LW30-RD	M10	1.5	25	78	54	58	36	8	21	16	30	3	7	26	290	16	154	RD	CAD	请求报价
LDM-10-25-LW30-SG	M10	1.5	25	78	54	58	36	8	21	16	30	3	7	26	290	16	154	SG	CAD	请求报价
LDM-10-32-LW30-BK	M10	1.5	32	78	54	58	36	8	21	16	30	3	7	26	290	16	157	BK	CAD	请求报价
LDM-10-32-LW30-OR	M10	1.5	32	78	54	58	36	8	21	16	30	3	7	26	290	16	157	OR	CAD	请求报价
LDM-10-32-LW30-RD	M10	1.5	32	78	54	58	36	8	21	16	30	3	7	26	290	16	157	RD	CAD	请求报价
LDM-10-32-LW30-SG	M10	1.5	32	78	54	58	36	8	21	16	30	3	7	26	290	16	157	SG	CAD	请求报价
LDM-10-40-LW30-BK	M10	1.5	40	78	54	58	36	8	21	16	30	3	7	26	290	16	161	BK	CAD	请求报价
LDM-10-40-LW30-OR	M10	1.5	40	78	54	58	36	8	21	16	30	3	7	26	290	16	161	OR	CAD	请求报价
LDM-10-40-LW30-RD	M10	1.5	40	78	54	58	36	8	21	16	30	3	7	26	290	16	161	RD	CAD	请求报价
LDM-10-40-LW30-SG	M10	1.5	40	78	54	58	36	8	21	16	30	3	7	26	290	16	161	SG	CAD	请求报价
LDM-10-50-LW30-BK	M10	1.5	50	78	54	58	36	8	21	16	30	3	7	26	290	16	166	BK	CAD	请求报价
LDM-10-50-LW30-OR	M10	1.5	50	78	54	58	36	8	21	16	30	3	7	26	290	16	166	OR	CAD	请求报价
LDM-10-50-LW30-RD	M10	1.5	50	78	54	58	36	8	21	16	30	3	7	26	290	16	166	RD	CAD	请求报价
LDM-10-50-LW30-SG	M10	1.5	50	78	54	58	36	8	21	16	30	3	7	26	290	16	166	SG	CAD	请求报价
LDM-10-63-LW30-BK	M10	1.5	63	78	54	58	36	8	21	16	30	3	7	26	290	16	173	BK	CAD	请求报价
LDM-10-63-LW30-OR	M10	1.5	63	78	54	58	36	8	21	16	30	3	7	26	290	16	173	OR	CAD	请求报价
LDM-10-63-LW30-RD	M10	1.5	63	78	54	58	36	8	21	16	30	3	7	26	290	16	173	RD	CAD	请求报价
LDM-10-63-LW30-SG	M10	1.5	63	78	54	58	36	8	21	16	30	3	7	26	290	16	173	SG	CAD	请求报价
LDM-10-80-LW30-BK	M10	1.5	80	78	54	58	36	8	21	16	30	3	7	26	290	16	181	BK	CAD	请求报价
LDM-10-80-LW30-OR	M10	1.5	80	78	54	58	36	8	21	16	30	3	7	26	290	16	181	OR	CAD	请求报价
LDM-10-80-LW30-RD	M10	1.5	80	78	54	58	36	8	21	16	30	3	7	26	290	16	181	RD	CAD	请求报价
LDM-10-80-LW30-SG	M10	1.5	80	78	54	58	36	8	21	16	30	3	7	26	290	16	181	SG	CAD	请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

	LDM-LW
手柄部	锌压铸件静电喷涂（各种颜色）
螺纹部	SUM22L 四氧化三铁保护膜（黑）
平垫圈	SUS303
止动螺丝	钢四氧化三铁保护膜（黑）
弹簧	不锈钢丝或SWPB

特点

装入平垫圈的夹紧手柄。
平垫圈被装入到缩颈加工部，可防止平垫圈脱落。另外，也无需进行垫圈装入作业。
平垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
适用于不能增大座面压力的树脂零部件或长孔零部件等的紧固。

手柄部采用不易形成明显损伤的亚光型静电喷涂。
手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。

末尾符号	手柄部的颜色
BK	亚光黑
SG	亚光银
OR	亚光橙
RD	亚光红

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄

1分钟即可掌握！夹紧手柄的使用方法

使用注意事项

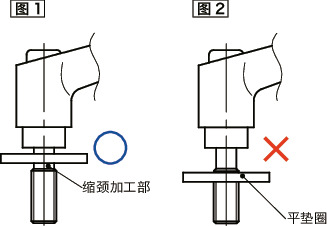

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。

LDM-LW夹紧手柄-平垫圈装入型

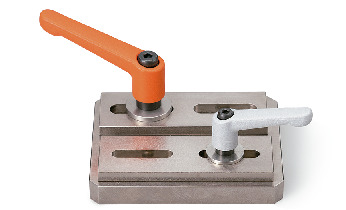

使用例

适用于长孔零部件的紧固。

LDM-LW夹紧手柄-平垫圈装入型

型号列表

LDM-10-LW30

LDM-5-LW20

LDM-6-LW20

LDM-8-LW25
