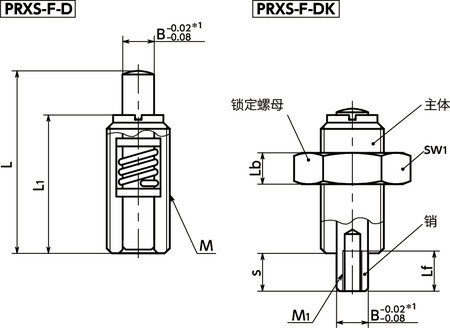

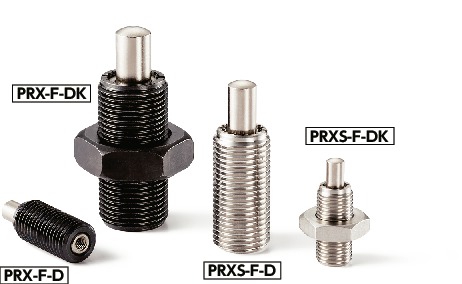

形状図
＊1： 变更了销的公差。
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | M1（粗牙） 螺纹公称直径 |
螺距 | L | L1 | Lb | sw1 | B | s | Lf | 载荷（N） min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRXS-5-6-F-D | - | M10 | 1 | M3 | 0.5 | 29 | 22 | - | - | 5 | 6 | 7 | 7/18 | 10 | CAD | 请求报价 |
| PRXS-6-7-F-D | - | M12 | 1.5 | M4 | 0.7 | 35 | 26 | - | - | 6 | 7 | 7 | 8/21 | 17 | CAD | 请求报价 |
| PRXS-8-9-F-D | - | M16 | 1.5 | M5 | 0.8 | 48 | 34 | - | - | 8 | 9 | 9 | 11/32 | 42 | CAD | 请求报价 |
| PRXS-10-11-F-D | - | M20 | 1.5 | M6 | 1 | 57 | 43 | - | - | 10 | 11 | 12 | 18/43 | 81 | CAD | 请求报价 |
| PRXS-5-6-F-DK | ○ | M10 | 1 | M3 | 0.5 | 29 | 22 | 5 | 17 | 5 | 6 | 7 | 7/18 | 17 | CAD | 请求报价 |
| PRXS-6-7-F-DK | ○ | M12 | 1.5 | M4 | 0.7 | 35 | 26 | 6 | 18 | 6 | 7 | 7 | 8/21 | 31 | CAD | 请求报价 |
| PRXS-8-9-F-DK | ○ | M16 | 1.5 | M5 | 0.8 | 48 | 34 | 8 | 24 | 8 | 9 | 9 | 11/32 | 60 | CAD | 请求报价 |
| PRXS-10-11-F-DK | ○ | M20 | 1.5 | M6 | 1 | 57 | 43 | 10 | 30 | 10 | 11 | 12 | 18/43 | 101 | CAD | 请求报价 |
材质、表面处理
| PRXS-F-D | PRXS-F-DK | |
|---|---|---|
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | - | SUS303 |
特点
- 推压型分度柱塞。
- 销的前端带内螺纹孔，可根据用途安装附件。
- 销通常收纳在主体中。按住销的上部时，销从主体伸出。松开销的上部后，在内置弹簧力的作用下销被收纳在主体中。
- 销已经过镀镍处理。前端部和上部的耐磨损性优良。使用机械对销的上部进行操作时也适用。
- 可根据型号的末尾符号选择锁定螺母的有无。
| 末尾符号 | 锁定螺母 |
|---|---|
| D | 无＊1 |
| DK | 有 |
＊1：请使用防松件服务。（⇒防松服务 ）
使用例

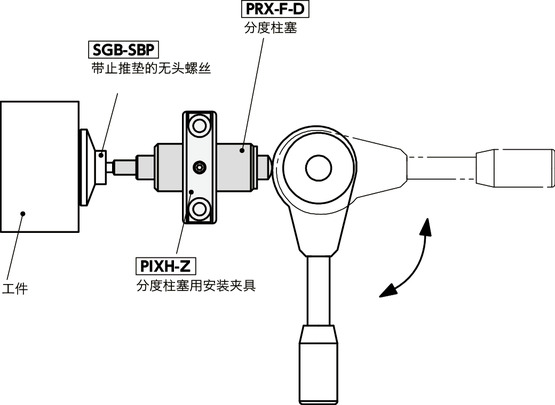

用带止推垫的无头螺丝来实现工件的固定
相关产品
我们有安装和拆卸的专用扳手 PXZ-W。
