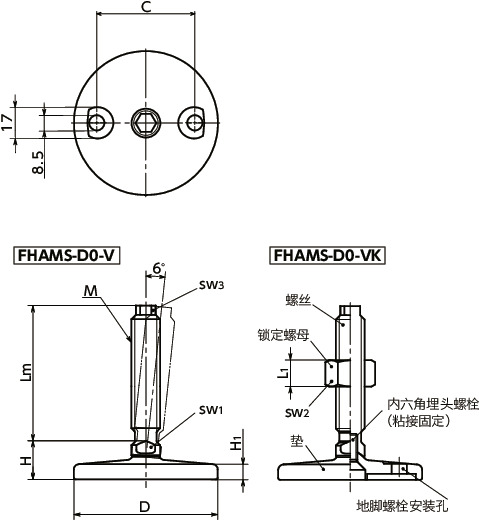

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | C | sw1 | sw2 | sw3 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHAMS-80-M16-75-D0-V | 无 | 80 | M16 | 2 | 75 | 21.5 | 8.5 | 54.5 | 12 | - | 10 | - | 21000 | 325 | CAD | 请求报价 |
| FHAMS-80-M16-100-D0-V | 无 | 80 | M16 | 2 | 100 | 21.5 | 8.5 | 54.5 | 12 | - | 10 | - | 21000 | 364 | CAD | 请求报价 |
| FHAMS-80-M16-125-D0-V | 无 | 80 | M16 | 2 | 125 | 21.5 | 8.5 | 54.5 | 12 | - | 10 | - | 21000 | 404 | CAD | 请求报价 |
| FHAMS-80-M16-150-D0-V | 无 | 80 | M16 | 2 | 150 | 21.5 | 8.5 | 54.5 | 12 | - | 10 | - | 21000 | 444 | CAD | 请求报价 |
| FHAMS-80-M20-100-D0-V | 无 | 80 | M20 | 2.5 | 100 | 23 | 8.5 | 54.5 | 16 | - | 13 | - | 35000 | 453 | CAD | 请求报价 |
| FHAMS-80-M20-125-D0-V | 无 | 80 | M20 | 2.5 | 125 | 23 | 8.5 | 54.5 | 16 | - | 13 | - | 35000 | 515 | CAD | 请求报价 |
| FHAMS-80-M20-150-D0-V | 无 | 80 | M20 | 2.5 | 150 | 23 | 8.5 | 54.5 | 16 | - | 13 | - | 35000 | 576 | CAD | 请求报价 |
| FHAMS-80-M20-200-D0-V | 无 | 80 | M20 | 2.5 | 200 | 23 | 8.5 | 54.5 | 16 | - | 13 | - | 35000 | 699 | CAD | 请求报价 |
| FHAMS-80-M24-100-D0-V | 无 | 80 | M24 | 3 | 100 | 26 | 8.5 | 54.5 | 20 | - | 17 | - | 52000 | 561 | CAD | 请求报价 |
| FHAMS-80-M24-150-D0-V | 无 | 80 | M24 | 3 | 150 | 26 | 8.5 | 54.5 | 20 | - | 17 | - | 52000 | 739 | CAD | 请求报价 |
| FHAMS-80-M24-200-D0-V | 无 | 80 | M24 | 3 | 200 | 26 | 8.5 | 54.5 | 20 | - | 17 | - | 52000 | 916 | CAD | 请求报价 |
| FHAMS-100-M16-75-D0-V | 无 | 100 | M16 | 2 | 75 | 22.5 | 9 | 70.5 | 12 | - | 10 | - | 21000 | 461 | CAD | 请求报价 |
| FHAMS-100-M16-100-D0-V | 无 | 100 | M16 | 2 | 100 | 22.5 | 9 | 70.5 | 12 | - | 10 | - | 21000 | 500 | CAD | 请求报价 |
| FHAMS-100-M16-125-D0-V | 无 | 100 | M16 | 2 | 125 | 22.5 | 9 | 70.5 | 12 | - | 10 | - | 21000 | 540 | CAD | 请求报价 |
| FHAMS-100-M16-150-D0-V | 无 | 100 | M16 | 2 | 150 | 22.5 | 9 | 70.5 | 12 | - | 10 | - | 21000 | 580 | CAD | 请求报价 |
| FHAMS-100-M20-100-D0-V | 无 | 100 | M20 | 2.5 | 100 | 24 | 9 | 70.5 | 16 | - | 13 | - | 35000 | 589 | CAD | 请求报价 |
| FHAMS-100-M20-125-D0-V | 无 | 100 | M20 | 2.5 | 125 | 24 | 9 | 70.5 | 16 | - | 13 | - | 35000 | 651 | CAD | 请求报价 |
| FHAMS-100-M20-150-D0-V | 无 | 100 | M20 | 2.5 | 150 | 24 | 9 | 70.5 | 16 | - | 13 | - | 35000 | 712 | CAD | 请求报价 |
| FHAMS-100-M20-200-D0-V | 无 | 100 | M20 | 2.5 | 200 | 24 | 9 | 70.5 | 16 | - | 13 | - | 35000 | 835 | CAD | 请求报价 |
| FHAMS-100-M24-100-D0-V | 无 | 100 | M24 | 3 | 100 | 27 | 9 | 70.5 | 20 | - | 17 | - | 52000 | 697 | CAD | 请求报价 |
| FHAMS-100-M24-150-D0-V | 无 | 100 | M24 | 3 | 150 | 27 | 9 | 70.5 | 20 | - | 17 | - | 52000 | 875 | CAD | 请求报价 |
| FHAMS-100-M24-200-D0-V | 无 | 100 | M24 | 3 | 200 | 27 | 9 | 70.5 | 20 | - | 17 | - | 52000 | 1052 | CAD | 请求报价 |
| FHAMS-80-M16-75-D0-VK | 有 | 80 | M16 | 2 | 75 | 21.5 | 8.5 | 54.5 | 12 | 24 | 10 | 14.8 | 21000 | 354 | CAD | 请求报价 |
| FHAMS-80-M16-100-D0-VK | 有 | 80 | M16 | 2 | 100 | 21.5 | 8.5 | 54.5 | 12 | 24 | 10 | 14.8 | 21000 | 393 | CAD | 请求报价 |
| FHAMS-80-M16-125-D0-VK | 有 | 80 | M16 | 2 | 125 | 21.5 | 8.5 | 54.5 | 12 | 24 | 10 | 14.8 | 21000 | 433 | CAD | 请求报价 |
| FHAMS-80-M16-150-D0-VK | 有 | 80 | M16 | 2 | 150 | 21.5 | 8.5 | 54.5 | 12 | 24 | 10 | 14.8 | 21000 | 473 | CAD | 请求报价 |
| FHAMS-80-M20-100-D0-VK | 有 | 80 | M20 | 2.5 | 100 | 23 | 8.5 | 54.5 | 16 | 30 | 13 | 18 | 35000 | 505 | CAD | 请求报价 |
| FHAMS-80-M20-125-D0-VK | 有 | 80 | M20 | 2.5 | 125 | 23 | 8.5 | 54.5 | 16 | 30 | 13 | 18 | 35000 | 567 | CAD | 请求报价 |
| FHAMS-80-M20-150-D0-VK | 有 | 80 | M20 | 2.5 | 150 | 23 | 8.5 | 54.5 | 16 | 30 | 13 | 18 | 35000 | 628 | CAD | 请求报价 |
| FHAMS-80-M20-200-D0-VK | 有 | 80 | M20 | 2.5 | 200 | 23 | 8.5 | 54.5 | 16 | 30 | 13 | 18 | 35000 | 751 | CAD | 请求报价 |
| FHAMS-80-M24-100-D0-VK | 有 | 80 | M24 | 3 | 100 | 26 | 8.5 | 54.5 | 20 | 36 | 17 | 21.5 | 52000 | 653 | CAD | 请求报价 |
| FHAMS-80-M24-150-D0-VK | 有 | 80 | M24 | 3 | 150 | 26 | 8.5 | 54.5 | 20 | 36 | 17 | 21.5 | 52000 | 831 | CAD | 请求报价 |
| FHAMS-80-M24-200-D0-VK | 有 | 80 | M24 | 3 | 200 | 26 | 8.5 | 54.5 | 20 | 36 | 17 | 21.5 | 52000 | 1008 | CAD | 请求报价 |
| FHAMS-100-M16-75-D0-VK | 有 | 100 | M16 | 2 | 75 | 22.5 | 9 | 70.5 | 12 | 24 | 10 | 14.8 | 21000 | 490 | CAD | 请求报价 |
| FHAMS-100-M16-100-D0-VK | 有 | 100 | M16 | 2 | 100 | 22.5 | 9 | 70.5 | 12 | 24 | 10 | 14.8 | 21000 | 529 | CAD | 请求报价 |
| FHAMS-100-M16-125-D0-VK | 有 | 100 | M16 | 2 | 125 | 22.5 | 9 | 70.5 | 12 | 24 | 10 | 14.8 | 21000 | 569 | CAD | 请求报价 |
| FHAMS-100-M16-150-D0-VK | 有 | 100 | M16 | 2 | 150 | 22.5 | 9 | 70.5 | 12 | 24 | 10 | 14.8 | 21000 | 609 | CAD | 请求报价 |
| FHAMS-100-M20-100-D0-VK | 有 | 100 | M20 | 2.5 | 100 | 24 | 9 | 70.5 | 16 | 30 | 13 | 18 | 35000 | 641 | CAD | 请求报价 |
| FHAMS-100-M20-125-D0-VK | 有 | 100 | M20 | 2.5 | 125 | 24 | 9 | 70.5 | 16 | 30 | 13 | 18 | 35000 | 703 | CAD | 请求报价 |
| FHAMS-100-M20-150-D0-VK | 有 | 100 | M20 | 2.5 | 150 | 24 | 9 | 70.5 | 16 | 30 | 13 | 18 | 35000 | 764 | CAD | 请求报价 |
| FHAMS-100-M20-200-D0-VK | 有 | 100 | M20 | 2.5 | 200 | 24 | 9 | 70.5 | 16 | 30 | 13 | 18 | 35000 | 887 | CAD | 请求报价 |
| FHAMS-100-M24-100-D0-VK | 有 | 100 | M24 | 3 | 100 | 27 | 9 | 70.5 | 20 | 36 | 17 | 21.5 | 52000 | 789 | CAD | 请求报价 |
| FHAMS-100-M24-150-D0-VK | 有 | 100 | M24 | 3 | 150 | 27 | 9 | 70.5 | 20 | 36 | 17 | 21.5 | 52000 | 967 | CAD | 请求报价 |
| FHAMS-100-M24-200-D0-VK | 有 | 100 | M24 | 3 | 200 | 27 | 9 | 70.5 | 20 | 36 | 17 | 21.5 | 52000 | 1144 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FHAMS-D0-V | FHAMS-D0-VK | |
|---|---|---|
| 螺丝 | SUS303 | SUS303 |
| 垫 | SUS304 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | SUS304 |

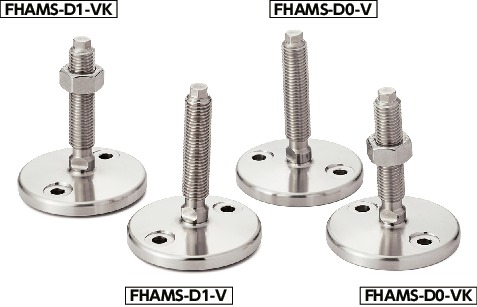

特点
- 重载型调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫的高度较低，可实现紧凑设计。
- 请利用螺丝上部的六角部分及下部的对边宽度来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FHAMS-D0-V | 无 |
| FHAMS-D0-VK | 有 |
