调平调节器（外螺纹） - 地脚螺栓固定型 - 带六角头 - 带橡胶膜片

Leveling Adjuster with Hexagon Head - for use with Anchor Bolt

FHAMS-D1-V

安全注意事项

符号RoHS指令

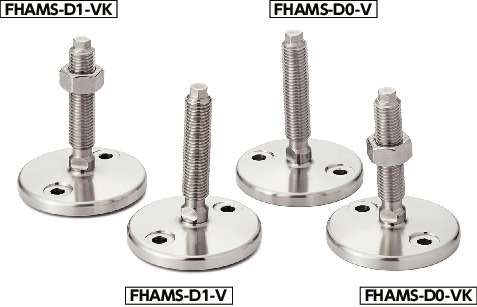

FHAMS-D1-V调平调节器（外螺纹） - 地脚螺栓固定型 - 带六角头 - 带橡胶膜片

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

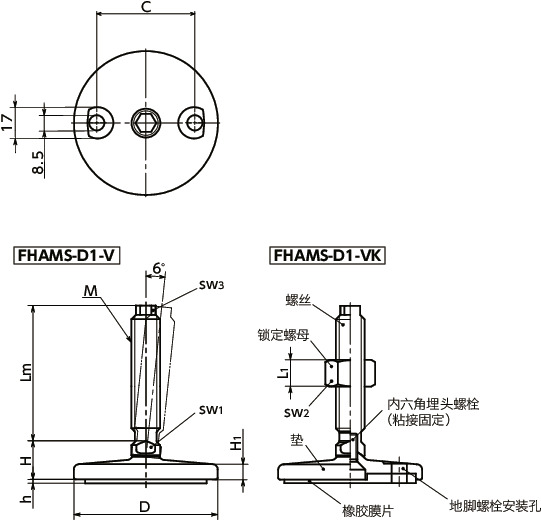

FHAMS-D1-V调平调节器（外螺纹） - 地脚螺栓固定型 - 带六角头 - 带橡胶膜片寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
80
100
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 h C sw1 sw2 sw3 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FHAMS-80-M16-75-D1-V 无 80 M16 2 75 21.5 8.5 2 54.5 12 - 10 - 21000 347 CAD 请求报价
FHAMS-80-M16-100-D1-V 无 80 M16 2 100 21.5 8.5 2 54.5 12 - 10 - 21000 386 CAD 请求报价
FHAMS-80-M16-125-D1-V 无 80 M16 2 125 21.5 8.5 2 54.5 12 - 10 - 21000 426 CAD 请求报价
FHAMS-80-M16-150-D1-V 无 80 M16 2 150 21.5 8.5 2 54.5 12 - 10 - 21000 466 CAD 请求报价
FHAMS-80-M20-100-D1-V 无 80 M20 2.5 100 23 8.5 2 54.5 16 - 13 - 35000 475 CAD 请求报价
FHAMS-80-M20-125-D1-V 无 80 M20 2.5 125 23 8.5 2 54.5 16 - 13 - 35000 537 CAD 请求报价
FHAMS-80-M20-150-D1-V 无 80 M20 2.5 150 23 8.5 2 54.5 16 - 13 - 35000 598 CAD 请求报价
FHAMS-80-M20-200-D1-V 无 80 M20 2.5 200 23 8.5 2 54.5 16 - 13 - 35000 721 CAD 请求报价
FHAMS-80-M24-100-D1-V 无 80 M24 3 100 26 8.5 2 54.5 20 - 17 - 52000 583 CAD 请求报价
FHAMS-80-M24-150-D1-V 无 80 M24 3 150 26 8.5 2 54.5 20 - 17 - 52000 761 CAD 请求报价
FHAMS-80-M24-200-D1-V 无 80 M24 3 200 26 8.5 2 54.5 20 - 17 - 52000 938 CAD 请求报价
FHAMS-100-M16-75-D1-V 无 100 M16 2 75 22.5 9 3 70.5 12 - 10 - 21000 505 CAD 请求报价
FHAMS-100-M16-100-D1-V 无 100 M16 2 100 22.5 9 3 70.5 12 - 10 - 21000 544 CAD 请求报价
FHAMS-100-M16-125-D1-V 无 100 M16 2 125 22.5 9 3 70.5 12 - 10 - 21000 584 CAD 请求报价
FHAMS-100-M16-150-D1-V 无 100 M16 2 150 22.5 9 3 70.5 12 - 10 - 21000 624 CAD 请求报价
FHAMS-100-M20-100-D1-V 无 100 M20 2.5 100 24 9 3 70.5 16 - 13 - 35000 633 CAD 请求报价
FHAMS-100-M20-125-D1-V 无 100 M20 2.5 125 24 9 3 70.5 16 - 13 - 35000 695 CAD 请求报价
FHAMS-100-M20-150-D1-V 无 100 M20 2.5 150 24 9 3 70.5 16 - 13 - 35000 756 CAD 请求报价
FHAMS-100-M20-200-D1-V 无 100 M20 2.5 200 24 9 3 70.5 16 - 13 - 35000 879 CAD 请求报价
FHAMS-100-M24-100-D1-V 无 100 M24 3 100 27 9 3 70.5 20 - 17 - 52000 741 CAD 请求报价
FHAMS-100-M24-150-D1-V 无 100 M24 3 150 27 9 3 70.5 20 - 17 - 52000 919 CAD 请求报价
FHAMS-100-M24-200-D1-V 无 100 M24 3 200 27 9 3 70.5 20 - 17 - 52000 1096 CAD 请求报价
FHAMS-80-M16-75-D1-VK 有 80 M16 2 75 21.5 8.5 2 54.5 12 24 10 14.8 21000 376 CAD 请求报价
FHAMS-80-M16-100-D1-VK 有 80 M16 2 100 21.5 8.5 2 54.5 12 24 10 14.8 21000 415 CAD 请求报价
FHAMS-80-M16-125-D1-VK 有 80 M16 2 125 21.5 8.5 2 54.5 12 24 10 14.8 21000 455 CAD 请求报价
FHAMS-80-M16-150-D1-VK 有 80 M16 2 150 21.5 8.5 2 54.5 12 24 10 14.8 21000 495 CAD 请求报价
FHAMS-80-M20-100-D1-VK 有 80 M20 2.5 100 23 8.5 2 54.5 16 30 13 18 35000 527 CAD 请求报价
FHAMS-80-M20-125-D1-VK 有 80 M20 2.5 125 23 8.5 2 54.5 16 30 13 18 35000 589 CAD 请求报价
FHAMS-80-M20-150-D1-VK 有 80 M20 2.5 150 23 8.5 2 54.5 16 30 13 18 35000 650 CAD 请求报价
FHAMS-80-M20-200-D1-VK 有 80 M20 2.5 200 23 8.5 2 54.5 16 30 13 18 35000 773 CAD 请求报价
FHAMS-80-M24-100-D1-VK 有 80 M24 3 100 26 8.5 2 54.5 20 36 17 21.5 52000 675 CAD 请求报价
FHAMS-80-M24-150-D1-VK 有 80 M24 3 150 26 8.5 2 54.5 20 36 17 21.5 52000 853 CAD 请求报价
FHAMS-80-M24-200-D1-VK 有 80 M24 3 200 26 8.5 2 54.5 20 36 17 21.5 52000 1030 CAD 请求报价
FHAMS-100-M16-75-D1-VK 有 100 M16 2 75 22.5 9 3 70.5 12 24 10 14.8 21000 534 CAD 请求报价
FHAMS-100-M16-100-D1-VK 有 100 M16 2 100 22.5 9 3 70.5 12 24 10 14.8 21000 573 CAD 请求报价
FHAMS-100-M16-125-D1-VK 有 100 M16 2 125 22.5 9 3 70.5 12 24 10 14.8 21000 613 CAD 请求报价
FHAMS-100-M16-150-D1-VK 有 100 M16 2 150 22.5 9 3 70.5 12 24 10 14.8 21000 653 CAD 请求报价
FHAMS-100-M20-100-D1-VK 有 100 M20 2.5 100 24 9 3 70.5 16 30 13 18 35000 685 CAD 请求报价
FHAMS-100-M20-125-D1-VK 有 100 M20 2.5 125 24 9 3 70.5 16 30 13 18 35000 747 CAD 请求报价
FHAMS-100-M20-150-D1-VK 有 100 M20 2.5 150 24 9 3 70.5 16 30 13 18 35000 808 CAD 请求报价
FHAMS-100-M20-200-D1-VK 有 100 M20 2.5 200 24 9 3 70.5 16 30 13 18 35000 931 CAD 请求报价
FHAMS-100-M24-100-D1-VK 有 100 M24 3 100 27 9 3 70.5 20 36 17 21.5 52000 833 CAD 请求报价
FHAMS-100-M24-150-D1-VK 有 100 M24 3 150 27 9 3 70.5 20 36 17 21.5 52000 1011 CAD 请求报价
FHAMS-100-M24-200-D1-VK 有 100 M24 3 200 27 9 3 70.5 20 36 17 21.5 52000 1188 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FHAMS-D1-V FHAMS-D1-VK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 SUS304
橡胶膜片 NBR（黑）
肖氏硬度A70		 NBR（黑）
肖氏硬度A70

特点

  • 重载型调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 垫的高度较低，可实现紧凑设计。
  • 请利用螺丝上部的六角部分及下部的对边宽度来进行设备、装置的高度调整。
  • 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带防滑橡胶膜片。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FHAMS-D1-V 无
FHAMS-D1-VK 有
