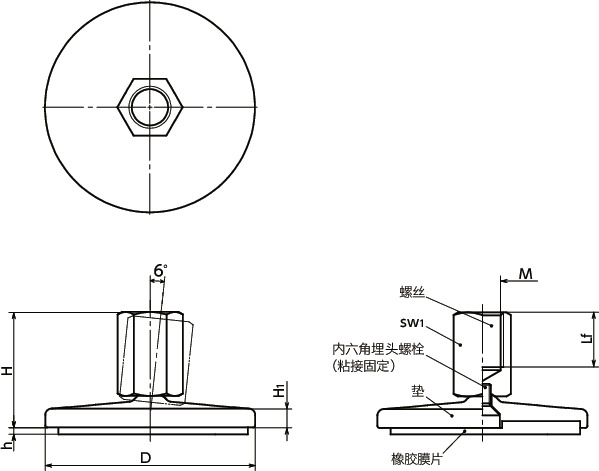

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | H1 | h | sw1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHFS-80-M8-34-D1-X | 80 | M8 | 1.25 | 8 | 34 | 8.5 | 2 | 14 | 17000 | 290 | CAD | 请求报价 |
| FHFS-80-M10-37-D1-X | 80 | M10 | 1.5 | 10 | 37 | 8.5 | 2 | 14 | 17000 | 291 | CAD | 请求报价 |
| FHFS-80-M12-40-D1-X | 80 | M12 | 1.75 | 12 | 40 | 8.5 | 2 | 17 | 17000 | 292 | CAD | 请求报价 |
| FHFS-80-M16-46-D1-X | 80 | M16 | 2 | 16 | 46 | 8.5 | 2 | 22 | 17000 | 294 | CAD | 请求报价 |
| FHFS-80-M20-54-D1-X | 80 | M20 | 2.5 | 20 | 54 | 8.5 | 2 | 27 | 28000 | 297 | CAD | 请求报价 |
| FHFS-100-M8-35-D1-X | 100 | M8 | 1.25 | 8 | 35 | 9 | 3 | 14 | 17000 | 456 | CAD | 请求报价 |
| FHFS-100-M10-38-D1-X | 100 | M10 | 1.5 | 10 | 38 | 9 | 3 | 14 | 17000 | 457 | CAD | 请求报价 |
| FHFS-100-M12-41-D1-X | 100 | M12 | 1.75 | 12 | 41 | 9 | 3 | 17 | 17000 | 458 | CAD | 请求报价 |
| FHFS-100-M16-47-D1-X | 100 | M16 | 2 | 16 | 47 | 9 | 3 | 22 | 17000 | 460 | CAD | 请求报价 |
| FHFS-100-M20-55-D1-X | 100 | M20 | 2.5 | 20 | 55 | 9 | 3 | 27 | 28000 | 463 | CAD | 请求报价 |
| FHFS-120-M20-59-D1-X | 120 | M20 | 2.5 | 20 | 59 | 12 | 3.5 | 27 | 28000 | 1020 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FHFS-D1-X | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 |
| 橡胶膜片 | NBR（黑） 肖氏硬度A70 |
特点
- 重载型调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫的高度较低，可实现紧凑设计。
- 垫最大可倾斜6°。适用于倾斜面。
- 带防滑橡胶膜片。
