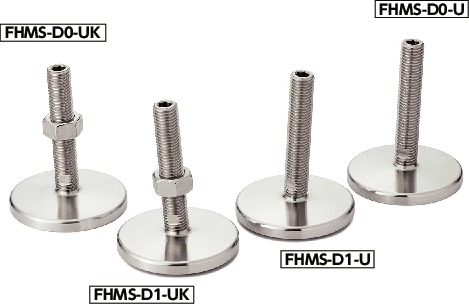

调平调节器（外螺纹） - 带内六角孔

Leveling Adjuster with Socket Head

FHMS-D0-U

安全注意事项

符号RoHS指令

FHMS-D0-U调平调节器（外螺纹） - 带内六角孔

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

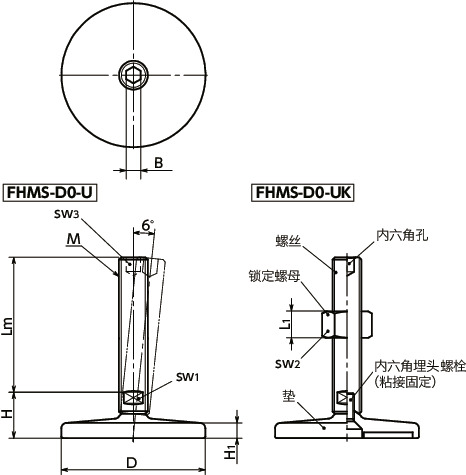

形状図

FHMS-D0-U调平调节器（外螺纹） - 带内六角孔寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
80
100
120
M（粗牙）
螺纹公称直径
所有
M16
M20
M24
M30

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H L1 H1 sw1 sw2 sw3 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FHMS-80-M16-75-D0-U 无 80 M16 2 75 25.5 - 8.5 12 - 8 17000 340 CAD 请求报价
FHMS-80-M16-100-D0-U 无 80 M16 2 100 25.5 - 8.5 12 - 8 17000 379 CAD 请求报价
FHMS-80-M16-125-D0-U 无 80 M16 2 125 25.5 - 8.5 12 - 8 17000 419 CAD 请求报价
FHMS-80-M16-150-D0-U 无 80 M16 2 150 25.5 - 8.5 12 - 8 17000 459 CAD 请求报价
FHMS-80-M16-200-D0-U 无 80 M16 2 200 25.5 - 8.5 12 - 8 17000 539 CAD 请求报价
FHMS-80-M20-75-D0-U 无 80 M20 2.5 75 27 - 8.5 15 - 10 28000 415 CAD 请求报价
FHMS-80-M20-100-D0-U 无 80 M20 2.5 100 27 - 8.5 15 - 10 28000 477 CAD 请求报价
FHMS-80-M20-125-D0-U 无 80 M20 2.5 125 27 - 8.5 15 - 10 28000 539 CAD 请求报价
FHMS-80-M20-150-D0-U 无 80 M20 2.5 150 27 - 8.5 15 - 10 28000 601 CAD 请求报价
FHMS-80-M20-200-D0-U 无 80 M20 2.5 200 27 - 8.5 15 - 10 28000 726 CAD 请求报价
FHMS-80-M24-100-D0-U 无 80 M24 3 100 30.5 - 8.5 19 - 12 46000 582 CAD 请求报价
FHMS-80-M24-125-D0-U 无 80 M24 3 125 30.5 - 8.5 19 - 12 46000 671 CAD 请求报价
FHMS-80-M24-150-D0-U 无 80 M24 3 150 30.5 - 8.5 19 - 12 46000 761 CAD 请求报价
FHMS-80-M24-200-D0-U 无 80 M24 3 200 30.5 - 8.5 19 - 12 46000 940 CAD 请求报价
FHMS-100-M16-75-D0-U 无 100 M16 2 75 26.5 - 9 12 - 8 17000 506 CAD 请求报价
FHMS-100-M16-100-D0-U 无 100 M16 2 100 26.5 - 9 12 - 8 17000 545 CAD 请求报价
FHMS-100-M16-125-D0-U 无 100 M16 2 125 26.5 - 9 12 - 8 17000 585 CAD 请求报价
FHMS-100-M16-150-D0-U 无 100 M16 2 150 26.5 - 9 12 - 8 17000 625 CAD 请求报价
FHMS-100-M16-200-D0-U 无 100 M16 2 200 26.5 - 9 12 - 8 17000 705 CAD 请求报价
FHMS-100-M20-75-D0-U 无 100 M20 2.5 75 28 - 9 15 - 10 28000 581 CAD 请求报价
FHMS-100-M20-100-D0-U 无 100 M20 2.5 100 28 - 9 15 - 10 28000 643 CAD 请求报价
FHMS-100-M20-125-D0-U 无 100 M20 2.5 125 28 - 9 15 - 10 28000 705 CAD 请求报价
FHMS-100-M20-150-D0-U 无 100 M20 2.5 150 28 - 9 15 - 10 28000 767 CAD 请求报价
FHMS-100-M20-200-D0-U 无 100 M20 2.5 200 28 - 9 15 - 10 28000 892 CAD 请求报价
FHMS-100-M24-100-D0-U 无 100 M24 3 100 31.5 - 9 19 - 12 46000 748 CAD 请求报价
FHMS-100-M24-125-D0-U 无 100 M24 3 125 31.5 - 9 19 - 12 46000 837 CAD 请求报价
FHMS-100-M24-150-D0-U 无 100 M24 3 150 31.5 - 9 19 - 12 46000 927 CAD 请求报价
FHMS-100-M24-200-D0-U 无 100 M24 3 200 31.5 - 9 19 - 12 46000 1106 CAD 请求报价
FHMS-120-M20-75-D0-U 无 120 M20 2.5 75 32 - 12 15 - 10 28000 960 CAD 请求报价
FHMS-120-M20-100-D0-U 无 120 M20 2.5 100 32 - 12 15 - 10 28000 1022 CAD 请求报价
FHMS-120-M20-125-D0-U 无 120 M20 2.5 125 32 - 12 15 - 10 28000 1084 CAD 请求报价
FHMS-120-M20-150-D0-U 无 120 M20 2.5 150 32 - 12 15 - 10 28000 1146 CAD 请求报价
FHMS-120-M20-200-D0-U 无 120 M20 2.5 200 32 - 12 15 - 10 28000 1271 CAD 请求报价
FHMS-120-M24-100-D0-U 无 120 M24 3 100 35.5 - 12 19 - 12 46000 1127 CAD 请求报价
FHMS-120-M24-125-D0-U 无 120 M24 3 125 35.5 - 12 19 - 12 46000 1216 CAD 请求报价
FHMS-120-M24-150-D0-U 无 120 M24 3 150 35.5 - 12 19 - 12 46000 1306 CAD 请求报价
FHMS-120-M24-200-D0-U 无 120 M24 3 200 35.5 - 12 19 - 12 46000 1485 CAD 请求报价
FHMS-120-M30-100-D0-U 无 120 M30 3.5 100 39.5 - 12 24 - 12 43000 1337 CAD 请求报价
FHMS-120-M30-125-D0-U 无 120 M30 3.5 125 39.5 - 12 24 - 12 43000 1477 CAD 请求报价
FHMS-120-M30-150-D0-U 无 120 M30 3.5 150 39.5 - 12 24 - 12 43000 1617 CAD 请求报价
FHMS-120-M30-200-D0-U 无 120 M30 3.5 200 39.5 - 12 24 - 12 43000 1897 CAD 请求报价
FHMS-80-M16-75-D0-UK 有 80 M16 2 75 25.5 14.8 8.5 12 24 8 17000 369 CAD 请求报价
FHMS-80-M16-100-D0-UK 有 80 M16 2 100 25.5 14.8 8.5 12 24 8 17000 408 CAD 请求报价
FHMS-80-M16-125-D0-UK 有 80 M16 2 125 25.5 14.8 8.5 12 24 8 17000 448 CAD 请求报价
FHMS-80-M16-150-D0-UK 有 80 M16 2 150 25.5 14.8 8.5 12 24 8 17000 488 CAD 请求报价
FHMS-80-M16-200-D0-UK 有 80 M16 2 200 25.5 14.8 8.5 12 24 8 17000 568 CAD 请求报价
FHMS-80-M20-75-D0-UK 有 80 M20 2.5 75 27 18 8.5 15 30 10 28000 467 CAD 请求报价
FHMS-80-M20-100-D0-UK 有 80 M20 2.5 100 27 18 8.5 15 30 10 28000 529 CAD 请求报价
FHMS-80-M20-125-D0-UK 有 80 M20 2.5 125 27 18 8.5 15 30 10 28000 591 CAD 请求报价
FHMS-80-M20-150-D0-UK 有 80 M20 2.5 150 27 18 8.5 15 30 10 28000 653 CAD 请求报价
FHMS-80-M20-200-D0-UK 有 80 M20 2.5 200 27 18 8.5 15 30 10 28000 778 CAD 请求报价
FHMS-80-M24-100-D0-UK 有 80 M24 3 100 30.5 21.5 8.5 19 36 12 46000 674 CAD 请求报价
FHMS-80-M24-125-D0-UK 有 80 M24 3 125 30.5 21.5 8.5 19 36 12 46000 763 CAD 请求报价
FHMS-80-M24-150-D0-UK 有 80 M24 3 150 30.5 21.5 8.5 19 36 12 46000 853 CAD 请求报价
FHMS-80-M24-200-D0-UK 有 80 M24 3 200 30.5 21.5 8.5 19 36 12 46000 1032 CAD 请求报价
FHMS-100-M16-75-D0-UK 有 100 M16 2 75 26.5 14.8 9 12 24 8 17000 535 CAD 请求报价
FHMS-100-M16-100-D0-UK 有 100 M16 2 100 26.5 14.8 9 12 24 8 17000 574 CAD 请求报价
FHMS-100-M16-125-D0-UK 有 100 M16 2 125 26.5 14.8 9 12 24 8 17000 614 CAD 请求报价
FHMS-100-M16-150-D0-UK 有 100 M16 2 150 26.5 14.8 9 12 24 8 17000 654 CAD 请求报价
FHMS-100-M16-200-D0-UK 有 100 M16 2 200 26.5 14.8 9 12 24 8 17000 734 CAD 请求报价
FHMS-100-M20-75-D0-UK 有 100 M20 2.5 75 28 18 9 15 30 10 28000 633 CAD 请求报价
FHMS-100-M20-100-D0-UK 有 100 M20 2.5 100 28 18 9 15 30 10 28000 695 CAD 请求报价
FHMS-100-M20-125-D0-UK 有 100 M20 2.5 125 28 18 9 15 30 10 28000 757 CAD 请求报价
FHMS-100-M20-150-D0-UK 有 100 M20 2.5 150 28 18 9 15 30 10 28000 819 CAD 请求报价
FHMS-100-M20-200-D0-UK 有 100 M20 2.5 200 28 18 9 15 30 10 28000 944 CAD 请求报价
FHMS-100-M24-100-D0-UK 有 100 M24 3 100 31.5 21.5 9 19 36 12 46000 840 CAD 请求报价
FHMS-100-M24-125-D0-UK 有 100 M24 3 125 31.5 21.5 9 19 36 12 46000 929 CAD 请求报价
FHMS-100-M24-150-D0-UK 有 100 M24 3 150 31.5 21.5 9 19 36 12 46000 1019 CAD 请求报价
FHMS-100-M24-200-D0-UK 有 100 M24 3 200 31.5 21.5 9 19 36 12 46000 1198 CAD 请求报价
FHMS-120-M20-75-D0-UK 有 120 M20 2.5 75 32 18 12 15 30 10 28000 1012 CAD 请求报价
FHMS-120-M20-100-D0-UK 有 120 M20 2.5 100 32 18 12 15 30 10 28000 1074 CAD 请求报价
FHMS-120-M20-125-D0-UK 有 120 M20 2.5 125 32 18 12 15 30 10 28000 1136 CAD 请求报价
FHMS-120-M20-150-D0-UK 有 120 M20 2.5 150 32 18 12 15 30 10 28000 1198 CAD 请求报价
FHMS-120-M20-200-D0-UK 有 120 M20 2.5 200 32 18 12 15 30 10 28000 1323 CAD 请求报价
FHMS-120-M24-100-D0-UK 有 120 M24 3 100 35.5 21.5 12 19 36 12 46000 1219 CAD 请求报价
FHMS-120-M24-125-D0-UK 有 120 M24 3 125 35.5 21.5 12 19 36 12 46000 1308 CAD 请求报价
FHMS-120-M24-150-D0-UK 有 120 M24 3 150 35.5 21.5 12 19 36 12 46000 1398 CAD 请求报价
FHMS-120-M24-200-D0-UK 有 120 M24 3 200 35.5 21.5 12 19 36 12 46000 1577 CAD 请求报价
FHMS-120-M30-100-D0-UK 有 120 M30 3.5 100 39.5 25.6 12 24 46 12 43000 1536 CAD 请求报价
FHMS-120-M30-125-D0-UK 有 120 M30 3.5 125 39.5 25.6 12 24 46 12 43000 1676 CAD 请求报价
FHMS-120-M30-150-D0-UK 有 120 M30 3.5 150 39.5 25.6 12 24 46 12 43000 1816 CAD 请求报价
FHMS-120-M30-200-D0-UK 有 120 M30 3.5 200 39.5 25.6 12 24 46 12 43000 2096 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FHMS-D0-U FHMS-D0-UK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 SUS304

特点

  • 重载型调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 垫的高度较低，可实现紧凑设计。
  • 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FHMS-D0-U 无
FHMS-D0-UK 有

型号列表

FHMS-100-M16-D0-U

FHMS-100-M16-D0-UK

FHMS-100-M20-D0-U

FHMS-100-M20-D0-UK

FHMS-100-M24-D0-U

FHMS-100-M24-D0-UK

FHMS-120-M20-D0-U

FHMS-120-M20-D0-UK

FHMS-120-M24-D0-U

FHMS-120-M24-D0-UK

FHMS-120-M30-D0-U

FHMS-120-M30-D0-UK

FHMS-80-M16-D0-U

FHMS-80-M16-D0-UK

FHMS-80-M20-D0-U

FHMS-80-M20-D0-UK

FHMS-80-M24-D0-U

FHMS-80-M24-D0-UK
