调平调节器（外螺纹） - 带六角头

Leveling Adjuster with Hexagon Head

FHMS-D0-V

安全注意事项

符号RoHS指令

FHMS-D0-V调平调节器（外螺纹） - 带六角头

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

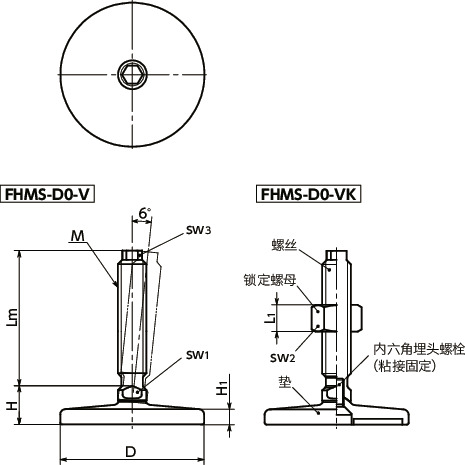

FHMS-D0-V调平调节器（外螺纹） - 带六角头寸法図

尺寸・CAD

选择

锁定螺母有无
所有
无
有
D
所有
80
100
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H L1 H1 sw1 sw2 sw3 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FHMS-80-M16-75-D0-V 无 80 M16 2 75 21.5 - 8.5 12 - 10 21000 338 CAD 请求报价
FHMS-80-M16-100-D0-V 无 80 M16 2 100 21.5 - 8.5 12 - 10 21000 417 CAD 请求报价
FHMS-80-M16-125-D0-V 无 80 M16 2 125 21.5 - 8.5 12 - 10 21000 449 CAD 请求报价
FHMS-80-M16-150-D0-V 无 80 M16 2 150 21.5 - 8.5 12 - 10 21000 482 CAD 请求报价
FHMS-80-M20-100-D0-V 无 80 M20 2.5 100 23 - 8.5 16 - 13 35000 510 CAD 请求报价
FHMS-80-M20-125-D0-V 无 80 M20 2.5 125 23 - 8.5 16 - 13 35000 555 CAD 请求报价
FHMS-80-M20-150-D0-V 无 80 M20 2.5 150 23 - 8.5 16 - 13 35000 607 CAD 请求报价
FHMS-80-M20-200-D0-V 无 80 M20 2.5 200 23 - 8.5 16 - 13 35000 712 CAD 请求报价
FHMS-80-M24-100-D0-V 无 80 M24 3 100 26 - 8.5 20 - 17 52000 615 CAD 请求报价
FHMS-80-M24-150-D0-V 无 80 M24 3 150 26 - 8.5 20 - 17 52000 763 CAD 请求报价
FHMS-80-M24-200-D0-V 无 80 M24 3 200 26 - 8.5 20 - 17 52000 909 CAD 请求报价
FHMS-100-M16-75-D0-V 无 100 M16 2 75 22.5 - 9 12 - 10 21000 1445 CAD 请求报价
FHMS-100-M16-100-D0-V 无 100 M16 2 100 22.5 - 9 12 - 10 21000 606 CAD 请求报价
FHMS-100-M16-125-D0-V 无 100 M16 2 125 22.5 - 9 12 - 10 21000 638 CAD 请求报价
FHMS-100-M16-150-D0-V 无 100 M16 2 150 22.5 - 9 12 - 10 21000 671 CAD 请求报价
FHMS-100-M20-100-D0-V 无 100 M20 2.5 100 24 - 9 16 - 13 35000 685 CAD 请求报价
FHMS-100-M20-125-D0-V 无 100 M20 2.5 125 24 - 9 16 - 13 35000 736 CAD 请求报价
FHMS-100-M20-150-D0-V 无 100 M20 2.5 150 24 - 9 16 - 13 35000 788 CAD 请求报价
FHMS-100-M20-200-D0-V 无 100 M20 2.5 200 24 - 9 16 - 13 35000 893 CAD 请求报价
FHMS-100-M24-100-D0-V 无 100 M24 3 100 27 - 9 20 - 17 52000 800 CAD 请求报价
FHMS-100-M24-150-D0-V 无 100 M24 3 150 27 - 9 20 - 17 52000 948 CAD 请求报价
FHMS-100-M24-200-D0-V 无 100 M24 3 200 27 - 9 20 - 17 52000 1094 CAD 请求报价
FHMS-80-M16-75-D0-VK 有 80 M16 2 75 21.5 14.8 8.5 12 24 10 21000 1290 CAD 请求报价
FHMS-80-M16-100-D0-VK 有 80 M16 2 100 21.5 14.8 8.5 12 24 10 21000 451 CAD 请求报价
FHMS-80-M16-125-D0-VK 有 80 M16 2 125 21.5 14.8 8.5 12 24 10 21000 483 CAD 请求报价
FHMS-80-M16-150-D0-VK 有 80 M16 2 150 21.5 14.8 8.5 12 24 10 21000 516 CAD 请求报价
FHMS-80-M20-100-D0-VK 有 80 M20 2.5 100 23 18 8.5 16 30 13 35000 557 CAD 请求报价
FHMS-80-M20-125-D0-VK 有 80 M20 2.5 125 23 18 8.5 16 30 13 35000 600 CAD 请求报价
FHMS-80-M20-150-D0-VK 有 80 M20 2.5 150 23 18 8.5 16 30 13 35000 660 CAD 请求报价
FHMS-80-M20-200-D0-VK 有 80 M20 2.5 200 23 18 8.5 16 30 13 35000 765 CAD 请求报价
FHMS-80-M24-100-D0-VK 有 80 M24 3 100 26 21.5 8.5 20 36 17 52000 710 CAD 请求报价
FHMS-80-M24-150-D0-VK 有 80 M24 3 150 26 21.5 8.5 20 36 17 52000 900 CAD 请求报价
FHMS-80-M24-200-D0-VK 有 80 M24 3 200 26 21.5 8.5 20 36 17 52000 1004 CAD 请求报价
FHMS-100-M16-75-D0-VK 有 100 M16 2 75 22.5 14.8 9 12 24 10 21000 1479 CAD 请求报价
FHMS-100-M16-100-D0-VK 有 100 M16 2 100 22.5 14.8 9 12 24 10 21000 700 CAD 请求报价
FHMS-100-M16-125-D0-VK 有 100 M16 2 125 22.5 14.8 9 12 24 10 21000 672 CAD 请求报价
FHMS-100-M16-150-D0-VK 有 100 M16 2 150 22.5 14.8 9 12 24 10 21000 705 CAD 请求报价
FHMS-100-M20-100-D0-VK 有 100 M20 2.5 100 24 18 9 16 30 13 35000 738 CAD 请求报价
FHMS-100-M20-125-D0-VK 有 100 M20 2.5 125 24 18 9 16 30 13 35000 800 CAD 请求报价
FHMS-100-M20-150-D0-VK 有 100 M20 2.5 150 24 18 9 16 30 13 35000 841 CAD 请求报价
FHMS-100-M20-200-D0-VK 有 100 M20 2.5 200 24 18 9 16 30 13 35000 946 CAD 请求报价
FHMS-100-M24-100-D0-VK 有 100 M24 3 100 27 21.5 9 20 36 17 52000 895 CAD 请求报价
FHMS-100-M24-150-D0-VK 有 100 M24 3 150 27 21.5 9 20 36 17 52000 1000 CAD 请求报价
FHMS-100-M24-200-D0-VK 有 100 M24 3 200 27 21.5 9 20 36 17 52000 1189 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FHMS-D0-V FHMS-D0-VK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 SUS304

特点

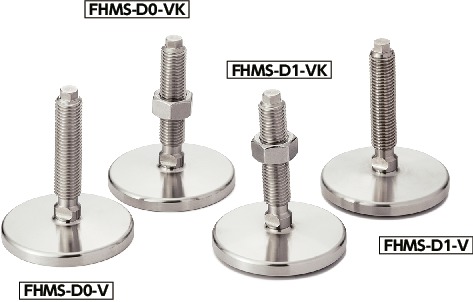

  • 重载型调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 垫的高度较低，可实现紧凑设计。
  • 请利用螺丝上部的六角部分及下部的对边宽度来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FHMS-D0-V 无
FHMS-D0-VK 有

型号列表
