调平调节器（外螺纹） - 对边宽度调整 - 带橡胶膜片

Leveling Adjuster with Wrench Flat at the Bottom

FHMS-D1-T

安全注意事项

符号RoHS指令

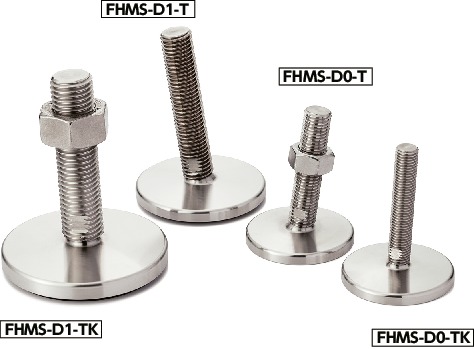

FHMS-D1-T调平调节器（外螺纹） - 对边宽度调整 - 带橡胶膜片

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

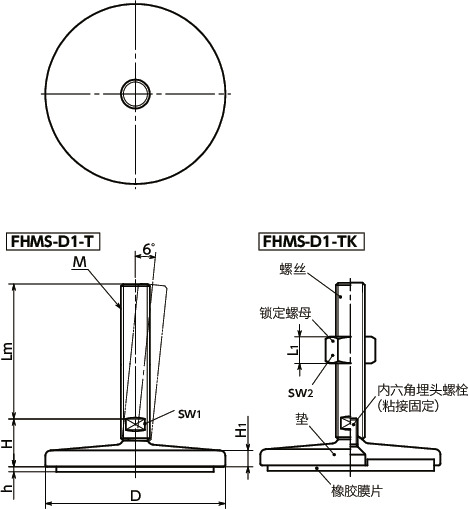

形状図

FHMS-D1-T调平调节器（外螺纹） - 对边宽度调整 - 带橡胶膜片寸法図

尺寸・CAD

选择

锁定螺母有无
所有
无
有
D
所有
80
100
120
M（粗牙）
螺纹公称直径
所有
M16
M20
M24
M30

单位 : mm

型号 锁定螺母有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H L1 H1 h sw1 sw2 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FHMS-80-M16-75-D1-T 无 80 M16 2 75 25.5 - 8.5 2 12 - 17000 368 CAD 请求报价
FHMS-80-M16-100-D1-T 无 80 M16 2 100 25.5 - 8.5 2 12 - 17000 407 CAD 请求报价
FHMS-80-M16-125-D1-T 无 80 M16 2 125 25.5 - 8.5 2 12 - 17000 447 CAD 请求报价
FHMS-80-M16-150-D1-T 无 80 M16 2 150 25.5 - 8.5 2 12 - 17000 487 CAD 请求报价
FHMS-80-M16-200-D1-T 无 80 M16 2 200 25.5 - 8.5 2 12 - 17000 567 CAD 请求报价
FHMS-80-M20-75-D1-T 无 80 M20 2.5 75 27 - 8.5 2 15 - 28000 444 CAD 请求报价
FHMS-80-M20-100-D1-T 无 80 M20 2.5 100 27 - 8.5 2 15 - 28000 506 CAD 请求报价
FHMS-80-M20-125-D1-T 无 80 M20 2.5 125 27 - 8.5 2 15 - 28000 568 CAD 请求报价
FHMS-80-M20-150-D1-T 无 80 M20 2.5 150 27 - 8.5 2 15 - 28000 630 CAD 请求报价
FHMS-80-M20-200-D1-T 无 80 M20 2.5 200 27 - 8.5 2 15 - 28000 755 CAD 请求报价
FHMS-80-M24-100-D1-T 无 80 M24 3 100 30.5 - 8.5 2 19 - 46000 617 CAD 请求报价
FHMS-80-M24-125-D1-T 无 80 M24 3 125 30.5 - 8.5 2 19 - 46000 706 CAD 请求报价
FHMS-80-M24-150-D1-T 无 80 M24 3 150 30.5 - 8.5 2 19 - 46000 796 CAD 请求报价
FHMS-80-M24-200-D1-T 无 80 M24 3 200 30.5 - 8.5 2 19 - 46000 975 CAD 请求报价
FHMS-100-M16-75-D1-T 无 100 M16 2 75 26.5 - 9 3 12 - 17000 556 CAD 请求报价
FHMS-100-M16-100-D1-T 无 100 M16 2 100 26.5 - 9 3 12 - 17000 595 CAD 请求报价
FHMS-100-M16-125-D1-T 无 100 M16 2 125 26.5 - 9 3 12 - 17000 635 CAD 请求报价
FHMS-100-M16-150-D1-T 无 100 M16 2 150 26.5 - 9 3 12 - 17000 675 CAD 请求报价
FHMS-100-M16-200-D1-T 无 100 M16 2 200 26.5 - 9 3 12 - 17000 755 CAD 请求报价
FHMS-100-M20-75-D1-T 无 100 M20 2.5 75 28 - 9 3 15 - 28000 632 CAD 请求报价
FHMS-100-M20-100-D1-T 无 100 M20 2.5 100 28 - 9 3 15 - 28000 694 CAD 请求报价
FHMS-100-M20-125-D1-T 无 100 M20 2.5 125 28 - 9 3 15 - 28000 756 CAD 请求报价
FHMS-100-M20-150-D1-T 无 100 M20 2.5 150 28 - 9 3 15 - 28000 818 CAD 请求报价
FHMS-100-M20-200-D1-T 无 100 M20 2.5 200 28 - 9 3 15 - 28000 943 CAD 请求报价
FHMS-100-M24-100-D1-T 无 100 M24 3 100 31.5 - 9 3 19 - 46000 805 CAD 请求报价
FHMS-100-M24-125-D1-T 无 100 M24 3 125 31.5 - 9 3 19 - 46000 894 CAD 请求报价
FHMS-100-M24-150-D1-T 无 100 M24 3 150 31.5 - 9 3 19 - 46000 984 CAD 请求报价
FHMS-100-M24-200-D1-T 无 100 M24 3 200 31.5 - 9 3 19 - 46000 1163 CAD 请求报价
FHMS-120-M20-75-D1-T 无 120 M20 2.5 75 32 - 12 3.5 15 - 28000 1049 CAD 请求报价
FHMS-120-M20-100-D1-T 无 120 M20 2.5 100 32 - 12 3.5 15 - 28000 1111 CAD 请求报价
FHMS-120-M20-125-D1-T 无 120 M20 2.5 125 32 - 12 3.5 15 - 28000 1173 CAD 请求报价
FHMS-120-M20-150-D1-T 无 120 M20 2.5 150 32 - 12 3.5 15 - 28000 1235 CAD 请求报价
FHMS-120-M20-200-D1-T 无 120 M20 2.5 200 32 - 12 3.5 15 - 28000 1360 CAD 请求报价
FHMS-120-M24-100-D1-T 无 120 M24 3 100 35.5 - 12 3.5 19 - 46000 1222 CAD 请求报价
FHMS-120-M24-125-D1-T 无 120 M24 3 125 35.5 - 12 3.5 19 - 46000 1311 CAD 请求报价
FHMS-120-M24-150-D1-T 无 120 M24 3 150 35.5 - 12 3.5 19 - 46000 1401 CAD 请求报价
FHMS-120-M24-200-D1-T 无 120 M24 3 200 35.5 - 12 3.5 19 - 46000 1580 CAD 请求报价
FHMS-120-M30-100-D1-T 无 120 M30 3.5 100 39.5 - 12 3.5 24 - 43000 1432 CAD 请求报价
FHMS-120-M30-125-D1-T 无 120 M30 3.5 125 39.5 - 12 3.5 24 - 43000 1572 CAD 请求报价
FHMS-120-M30-150-D1-T 无 120 M30 3.5 150 39.5 - 12 3.5 24 - 43000 1712 CAD 请求报价
FHMS-120-M30-200-D1-T 无 120 M30 3.5 200 39.5 - 12 3.5 24 - 43000 1992 CAD 请求报价
FHMS-80-M16-75-D1-TK 有 80 M16 2 75 25.5 14.8 8.5 2 12 24 17000 397 CAD 请求报价
FHMS-80-M16-100-D1-TK 有 80 M16 2 100 25.5 14.8 8.5 2 12 24 17000 436 CAD 请求报价
FHMS-80-M16-125-D1-TK 有 80 M16 2 125 25.5 14.8 8.5 2 12 24 17000 476 CAD 请求报价
FHMS-80-M16-150-D1-TK 有 80 M16 2 150 25.5 14.8 8.5 2 12 24 17000 516 CAD 请求报价
FHMS-80-M16-200-D1-TK 有 80 M16 2 200 25.5 14.8 8.5 2 12 24 17000 596 CAD 请求报价
FHMS-80-M20-75-D1-TK 有 80 M20 2.5 75 27 18 8.5 2 15 30 28000 496 CAD 请求报价
FHMS-80-M20-100-D1-TK 有 80 M20 2.5 100 27 18 8.5 2 15 30 28000 558 CAD 请求报价
FHMS-80-M20-125-D1-TK 有 80 M20 2.5 125 27 18 8.5 2 15 30 28000 620 CAD 请求报价
FHMS-80-M20-150-D1-TK 有 80 M20 2.5 150 27 18 8.5 2 15 30 28000 682 CAD 请求报价
FHMS-80-M20-200-D1-TK 有 80 M20 2.5 200 27 18 8.5 2 15 30 28000 807 CAD 请求报价
FHMS-80-M24-100-D1-TK 有 80 M24 3 100 30.5 21.5 8.5 2 19 36 46000 709 CAD 请求报价
FHMS-80-M24-125-D1-TK 有 80 M24 3 125 30.5 21.5 8.5 2 19 36 46000 798 CAD 请求报价
FHMS-80-M24-150-D1-TK 有 80 M24 3 150 30.5 21.5 8.5 2 19 36 46000 888 CAD 请求报价
FHMS-80-M24-200-D1-TK 有 80 M24 3 200 30.5 21.5 8.5 2 19 36 46000 1067 CAD 请求报价
FHMS-100-M16-75-D1-TK 有 100 M16 2 75 26.5 14.8 9 3 12 24 17000 585 CAD 请求报价
FHMS-100-M16-100-D1-TK 有 100 M16 2 100 26.5 14.8 9 3 12 24 17000 624 CAD 请求报价
FHMS-100-M16-125-D1-TK 有 100 M16 2 125 26.5 14.8 9 3 12 24 17000 664 CAD 请求报价
FHMS-100-M16-150-D1-TK 有 100 M16 2 150 26.5 14.8 9 3 12 24 17000 704 CAD 请求报价
FHMS-100-M16-200-D1-TK 有 100 M16 2 200 26.5 14.8 9 3 12 24 17000 784 CAD 请求报价
FHMS-100-M20-75-D1-TK 有 100 M20 2.5 75 28 18 9 3 15 30 28000 684 CAD 请求报价
FHMS-100-M20-100-D1-TK 有 100 M20 2.5 100 28 18 9 3 15 30 28000 746 CAD 请求报价
FHMS-100-M20-125-D1-TK 有 100 M20 2.5 125 28 18 9 3 15 30 28000 808 CAD 请求报价
FHMS-100-M20-150-D1-TK 有 100 M20 2.5 150 28 18 9 3 15 30 28000 870 CAD 请求报价
FHMS-100-M20-200-D1-TK 有 100 M20 2.5 200 28 18 9 3 15 30 28000 995 CAD 请求报价
FHMS-100-M24-100-D1-TK 有 100 M24 3 100 31.5 21.5 9 3 19 36 46000 897 CAD 请求报价
FHMS-100-M24-125-D1-TK 有 100 M24 3 125 31.5 21.5 9 3 19 36 46000 986 CAD 请求报价
FHMS-100-M24-150-D1-TK 有 100 M24 3 150 31.5 21.5 9 3 19 36 46000 1076 CAD 请求报价
FHMS-100-M24-200-D1-TK 有 100 M24 3 200 31.5 21.5 9 3 19 36 46000 1255 CAD 请求报价
FHMS-120-M20-75-D1-TK 有 120 M20 2.5 75 32 18 12 3.5 15 30 28000 1101 CAD 请求报价
FHMS-120-M20-100-D1-TK 有 120 M20 2.5 100 32 18 12 3.5 15 30 28000 1163 CAD 请求报价
FHMS-120-M20-125-D1-TK 有 120 M20 2.5 125 32 18 12 3.5 15 30 28000 1225 CAD 请求报价
FHMS-120-M20-150-D1-TK 有 120 M20 2.5 150 32 18 12 3.5 15 30 28000 1287 CAD 请求报价
FHMS-120-M20-200-D1-TK 有 120 M20 2.5 200 32 18 12 3.5 15 30 28000 1412 CAD 请求报价
FHMS-120-M24-100-D1-TK 有 120 M24 3 100 35.5 21.5 12 3.5 19 36 46000 1314 CAD 请求报价
FHMS-120-M24-125-D1-TK 有 120 M24 3 125 35.5 21.5 12 3.5 19 36 46000 1403 CAD 请求报价
FHMS-120-M24-150-D1-TK 有 120 M24 3 150 35.5 21.5 12 3.5 19 36 46000 1493 CAD 请求报价
FHMS-120-M24-200-D1-TK 有 120 M24 3 200 35.5 21.5 12 3.5 19 36 46000 1672 CAD 请求报价
FHMS-120-M30-100-D1-TK 有 120 M30 3.5 100 39.5 25.6 12 3.5 24 46 43000 1631 CAD 请求报价
FHMS-120-M30-125-D1-TK 有 120 M30 3.5 125 39.5 25.6 12 3.5 24 46 43000 1771 CAD 请求报价
FHMS-120-M30-150-D1-TK 有 120 M30 3.5 150 39.5 25.6 12 3.5 24 46 43000 1911 CAD 请求报价
FHMS-120-M30-200-D1-TK 有 120 M30 3.5 200 39.5 25.6 12 3.5 24 46 43000 2191 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FHMS-D1-T FHMS-D1-TK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 SUS304
橡胶膜片 NBR（黑）
肖氏硬度A70		 NBR（黑）
肖氏硬度A70

特点

  • 重载型调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 垫的高度较低，可实现紧凑设计。
  • 请利用螺纹部的对边宽度来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带防滑橡胶膜片。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FHMS-D1-T 无
FHMS-D1-TK 有
