调平调节器（外螺纹） - 带内六角孔 - 带橡胶膜片

Leveling Adjuster with Socket Head

FHMS-D1-U

安全注意事项

符号RoHS指令

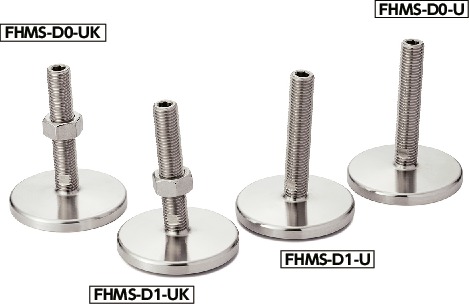

FHMS-D1-U调平调节器（外螺纹） - 带内六角孔 - 带橡胶膜片

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

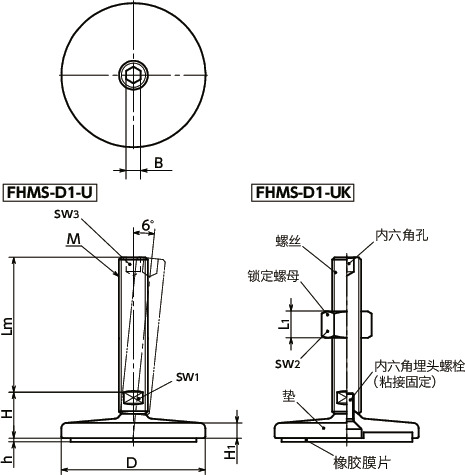

形状図

FHMS-D1-U调平调节器（外螺纹） - 带内六角孔 - 带橡胶膜片寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
80
100
120
M（粗牙）
螺纹公称直径
所有
M16
M20
M24
M30

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H L1 H1 h sw1 sw2 sw3 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FHMS-80-M16-75-D1-U 无 80 M16 2 75 25.5 - 8.5 2 12 - 8 17000 362 CAD 请求报价
FHMS-80-M16-100-D1-U 无 80 M16 2 100 25.5 - 8.5 2 12 - 8 17000 401 CAD 请求报价
FHMS-80-M16-125-D1-U 无 80 M16 2 125 25.5 - 8.5 2 12 - 8 17000 441 CAD 请求报价
FHMS-80-M16-150-D1-U 无 80 M16 2 150 25.5 - 8.5 2 12 - 8 17000 481 CAD 请求报价
FHMS-80-M16-200-D1-U 无 80 M16 2 200 25.5 - 8.5 2 12 - 8 17000 561 CAD 请求报价
FHMS-80-M20-75-D1-U 无 80 M20 2.5 75 27 - 8.5 2 15 - 10 28000 437 CAD 请求报价
FHMS-80-M20-100-D1-U 无 80 M20 2.5 100 27 - 8.5 2 15 - 10 28000 499 CAD 请求报价
FHMS-80-M20-125-D1-U 无 80 M20 2.5 125 27 - 8.5 2 15 - 10 28000 561 CAD 请求报价
FHMS-80-M20-150-D1-U 无 80 M20 2.5 150 27 - 8.5 2 15 - 10 28000 623 CAD 请求报价
FHMS-80-M20-200-D1-U 无 80 M20 2.5 200 27 - 8.5 2 15 - 10 28000 748 CAD 请求报价
FHMS-80-M24-100-D1-U 无 80 M24 3 100 30.5 - 8.5 2 19 - 12 46000 604 CAD 请求报价
FHMS-80-M24-125-D1-U 无 80 M24 3 125 30.5 - 8.5 2 19 - 12 46000 693 CAD 请求报价
FHMS-80-M24-150-D1-U 无 80 M24 3 150 30.5 - 8.5 2 19 - 12 46000 783 CAD 请求报价
FHMS-80-M24-200-D1-U 无 80 M24 3 200 30.5 - 8.5 2 19 - 12 46000 962 CAD 请求报价
FHMS-100-M16-75-D1-U 无 100 M16 2 75 26.5 - 9 3 12 - 8 17000 550 CAD 请求报价
FHMS-100-M16-100-D1-U 无 100 M16 2 100 26.5 - 9 3 12 - 8 17000 589 CAD 请求报价
FHMS-100-M16-125-D1-U 无 100 M16 2 125 26.5 - 9 3 12 - 8 17000 629 CAD 请求报价
FHMS-100-M16-150-D1-U 无 100 M16 2 150 26.5 - 9 3 12 - 8 17000 669 CAD 请求报价
FHMS-100-M16-200-D1-U 无 100 M16 2 200 26.5 - 9 3 12 - 8 17000 749 CAD 请求报价
FHMS-100-M20-75-D1-U 无 100 M20 2.5 75 28 - 9 3 15 - 10 28000 625 CAD 请求报价
FHMS-100-M20-100-D1-U 无 100 M20 2.5 100 28 - 9 3 15 - 10 28000 687 CAD 请求报价
FHMS-100-M20-125-D1-U 无 100 M20 2.5 125 28 - 9 3 15 - 10 28000 749 CAD 请求报价
FHMS-100-M20-150-D1-U 无 100 M20 2.5 150 28 - 9 3 15 - 10 28000 811 CAD 请求报价
FHMS-100-M20-200-D1-U 无 100 M20 2.5 200 28 - 9 3 15 - 10 28000 936 CAD 请求报价
FHMS-100-M24-100-D1-U 无 100 M24 3 100 31.5 - 9 3 19 - 12 46000 792 CAD 请求报价
FHMS-100-M24-125-D1-U 无 100 M24 3 125 31.5 - 9 3 19 - 12 46000 881 CAD 请求报价
FHMS-100-M24-150-D1-U 无 100 M24 3 150 31.5 - 9 3 19 - 12 46000 971 CAD 请求报价
FHMS-100-M24-200-D1-U 无 100 M24 3 200 31.5 - 9 3 19 - 12 46000 1150 CAD 请求报价
FHMS-120-M20-75-D1-U 无 120 M20 2.5 75 32 - 12 3.5 15 - 10 28000 1042 CAD 请求报价
FHMS-120-M20-100-D1-U 无 120 M20 2.5 100 32 - 12 3.5 15 - 10 28000 1104 CAD 请求报价
FHMS-120-M20-125-D1-U 无 120 M20 2.5 125 32 - 12 3.5 15 - 10 28000 1166 CAD 请求报价
FHMS-120-M20-150-D1-U 无 120 M20 2.5 150 32 - 12 3.5 15 - 10 28000 1228 CAD 请求报价
FHMS-120-M20-200-D1-U 无 120 M20 2.5 200 32 - 12 3.5 15 - 10 28000 1353 CAD 请求报价
FHMS-120-M24-100-D1-U 无 120 M24 3 100 35.5 - 12 3.5 19 - 12 46000 1209 CAD 请求报价
FHMS-120-M24-125-D1-U 无 120 M24 3 125 35.5 - 12 3.5 19 - 12 46000 1298 CAD 请求报价
FHMS-120-M24-150-D1-U 无 120 M24 3 150 35.5 - 12 3.5 19 - 12 46000 1388 CAD 请求报价
FHMS-120-M24-200-D1-U 无 120 M24 3 200 35.5 - 12 3.5 19 - 12 46000 1567 CAD 请求报价
FHMS-120-M30-100-D1-U 无 120 M30 3.5 100 39.5 - 12 3.5 24 - 12 43000 1419 CAD 请求报价
FHMS-120-M30-125-D1-U 无 120 M30 3.5 125 39.5 - 12 3.5 24 - 12 43000 1559 CAD 请求报价
FHMS-120-M30-150-D1-U 无 120 M30 3.5 150 39.5 - 12 3.5 24 - 12 43000 1699 CAD 请求报价
FHMS-120-M30-200-D1-U 无 120 M30 3.5 200 39.5 - 12 3.5 24 - 12 43000 1979 CAD 请求报价
FHMS-80-M16-75-D1-UK 有 80 M16 2 75 25.5 14.8 8.5 2 12 24 8 17000 391 CAD 请求报价
FHMS-80-M16-100-D1-UK 有 80 M16 2 100 25.5 14.8 8.5 2 12 24 8 17000 430 CAD 请求报价
FHMS-80-M16-125-D1-UK 有 80 M16 2 125 25.5 14.8 8.5 2 12 24 8 17000 470 CAD 请求报价
FHMS-80-M16-150-D1-UK 有 80 M16 2 150 25.5 14.8 8.5 2 12 24 8 17000 510 CAD 请求报价
FHMS-80-M16-200-D1-UK 有 80 M16 2 200 25.5 14.8 8.5 2 12 24 8 17000 590 CAD 请求报价
FHMS-80-M20-75-D1-UK 有 80 M20 2.5 75 27 18 8.5 2 15 30 10 28000 489 CAD 请求报价
FHMS-80-M20-100-D1-UK 有 80 M20 2.5 100 27 18 8.5 2 15 30 10 28000 551 CAD 请求报价
FHMS-80-M20-125-D1-UK 有 80 M20 2.5 125 27 18 8.5 2 15 30 10 28000 613 CAD 请求报价
FHMS-80-M20-150-D1-UK 有 80 M20 2.5 150 27 18 8.5 2 15 30 10 28000 675 CAD 请求报价
FHMS-80-M20-200-D1-UK 有 80 M20 2.5 200 27 18 8.5 2 15 30 10 28000 800 CAD 请求报价
FHMS-80-M24-100-D1-UK 有 80 M24 3 100 30.5 21.5 8.5 2 19 36 12 46000 696 CAD 请求报价
FHMS-80-M24-125-D1-UK 有 80 M24 3 125 30.5 21.5 8.5 2 19 36 12 46000 785 CAD 请求报价
FHMS-80-M24-150-D1-UK 有 80 M24 3 150 30.5 21.5 8.5 2 19 36 12 46000 875 CAD 请求报价
FHMS-80-M24-200-D1-UK 有 80 M24 3 200 30.5 21.5 8.5 2 19 36 12 46000 1054 CAD 请求报价
FHMS-100-M16-75-D1-UK 有 100 M16 2 75 26.5 14.8 9 3 12 24 8 17000 579 CAD 请求报价
FHMS-100-M16-100-D1-UK 有 100 M16 2 100 26.5 14.8 9 3 12 24 8 17000 618 CAD 请求报价
FHMS-100-M16-125-D1-UK 有 100 M16 2 125 26.5 14.8 9 3 12 24 8 17000 658 CAD 请求报价
FHMS-100-M16-150-D1-UK 有 100 M16 2 150 26.5 14.8 9 3 12 24 8 17000 698 CAD 请求报价
FHMS-100-M16-200-D1-UK 有 100 M16 2 200 26.5 14.8 9 3 12 24 8 17000 778 CAD 请求报价
FHMS-100-M20-75-D1-UK 有 100 M20 2.5 75 28 18 9 3 15 30 10 28000 677 CAD 请求报价
FHMS-100-M20-100-D1-UK 有 100 M20 2.5 100 28 18 9 3 15 30 10 28000 739 CAD 请求报价
FHMS-100-M20-125-D1-UK 有 100 M20 2.5 125 28 18 9 3 15 30 10 28000 801 CAD 请求报价
FHMS-100-M20-150-D1-UK 有 100 M20 2.5 150 28 18 9 3 15 30 10 28000 863 CAD 请求报价
FHMS-100-M20-200-D1-UK 有 100 M20 2.5 200 28 18 9 3 15 30 10 28000 988 CAD 请求报价
FHMS-100-M24-100-D1-UK 有 100 M24 3 100 31.5 21.5 9 3 19 36 12 46000 884 CAD 请求报价
FHMS-100-M24-125-D1-UK 有 100 M24 3 125 31.5 21.5 9 3 19 36 12 46000 973 CAD 请求报价
FHMS-100-M24-150-D1-UK 有 100 M24 3 150 31.5 21.5 9 3 19 36 12 46000 1063 CAD 请求报价
FHMS-100-M24-200-D1-UK 有 100 M24 3 200 31.5 21.5 9 3 19 36 12 46000 1242 CAD 请求报价
FHMS-120-M20-75-D1-UK 有 120 M20 2.5 75 32 18 12 3.5 15 30 10 28000 1094 CAD 请求报价
FHMS-120-M20-100-D1-UK 有 120 M20 2.5 100 32 18 12 3.5 15 30 10 28000 1156 CAD 请求报价
FHMS-120-M20-125-D1-UK 有 120 M20 2.5 125 32 18 12 3.5 15 30 10 28000 1218 CAD 请求报价
FHMS-120-M20-150-D1-UK 有 120 M20 2.5 150 32 18 12 3.5 15 30 10 28000 1280 CAD 请求报价
FHMS-120-M20-200-D1-UK 有 120 M20 2.5 200 32 18 12 3.5 15 30 10 28000 1405 CAD 请求报价
FHMS-120-M24-100-D1-UK 有 120 M24 3 100 35.5 21.5 12 3.5 19 36 12 46000 1301 CAD 请求报价
FHMS-120-M24-125-D1-UK 有 120 M24 3 125 35.5 21.5 12 3.5 19 36 12 46000 1390 CAD 请求报价
FHMS-120-M24-150-D1-UK 有 120 M24 3 150 35.5 21.5 12 3.5 19 36 12 46000 1480 CAD 请求报价
FHMS-120-M24-200-D1-UK 有 120 M24 3 200 35.5 21.5 12 3.5 19 36 12 46000 1659 CAD 请求报价
FHMS-120-M30-100-D1-UK 有 120 M30 3.5 100 39.5 25.6 12 3.5 24 46 12 43000 1618 CAD 请求报价
FHMS-120-M30-125-D1-UK 有 120 M30 3.5 125 39.5 25.6 12 3.5 24 46 12 43000 1758 CAD 请求报价
FHMS-120-M30-150-D1-UK 有 120 M30 3.5 150 39.5 25.6 12 3.5 24 46 12 43000 1898 CAD 请求报价
FHMS-120-M30-200-D1-UK 有 120 M30 3.5 200 39.5 25.6 12 3.5 24 46 12 43000 2178 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FHMS-D1-U FHMS-D1-UK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 SUS304
橡胶膜片 NBR（黑）
肖氏硬度A70		 NBR（黑）
肖氏硬度A70

特点

  • 重载型调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 垫的高度较低，可实现紧凑设计。
  • 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带防滑橡胶膜片。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FHMS-D1-U 无
FHMS-D1-UK 有

型号列表

FHMS-100-M16-D1-U

FHMS-100-M16-D1-UK

FHMS-100-M20-D1-U

FHMS-100-M20-D1-UK

FHMS-100-M24-D1-U

FHMS-100-M24-D1-UK

FHMS-120-M20-D1-U

FHMS-120-M20-D1-UK

FHMS-120-M24-D1-U

FHMS-120-M24-D1-UK

FHMS-120-M30-D1-U

FHMS-120-M30-D1-UK

FHMS-80-M16-D1-U

FHMS-80-M16-D1-UK

FHMS-80-M20-D1-U

FHMS-80-M20-D1-UK

FHMS-80-M24-D1-U

FHMS-80-M24-D1-UK
