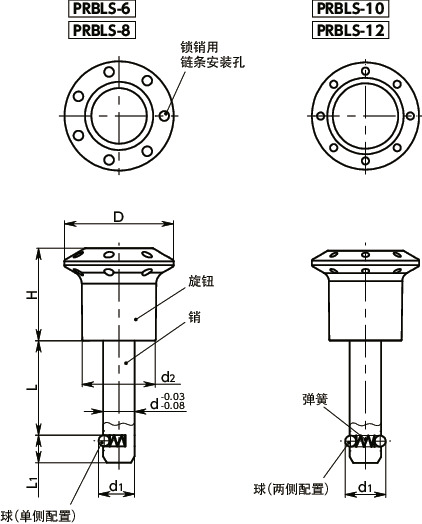

形状図
尺寸・CAD
单位 : mm
| 型号 | L | L1 | d | d1 | d2 | D | H | 容许保持载荷＊1＊2 （N） |
双面剪切载荷＊1＊3 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRBLS-6-10 | 10 | 5 | 6 | 6.5 | 17.5 | 26 | 22 | 8 | 22 | 13 | CAD | 请求报价 |
| PRBLS-6-15 | 15 | 5 | 6 | 6.5 | 17.5 | 26 | 22 | 8 | 22 | 14 | CAD | 请求报价 |
| PRBLS-6-20 | 20 | 5 | 6 | 6.5 | 17.5 | 26 | 22 | 8 | 22 | 15 | CAD | 请求报价 |
| PRBLS-6-25 | 25 | 5 | 6 | 6.5 | 17.5 | 26 | 22 | 8 | 22 | 16 | CAD | 请求报价 |
| PRBLS-6-30 | 30 | 5 | 6 | 6.5 | 17.5 | 26 | 22 | 8 | 22 | 17 | CAD | 请求报价 |
| PRBLS-6-50 | 50 | 5 | 6 | 6.5 | 17.5 | 26 | 22 | 8 | 22 | 21 | CAD | 请求报价 |
| PRBLS-8-15 | 15 | 6.3 | 8 | 8.7 | 17.5 | 26 | 22 | 15 | 40 | 17 | CAD | 请求报价 |
| PRBLS-8-20 | 20 | 6.3 | 8 | 8.7 | 17.5 | 26 | 22 | 15 | 40 | 19 | CAD | 请求报价 |
| PRBLS-8-25 | 25 | 6.3 | 8 | 8.7 | 17.5 | 26 | 22 | 15 | 40 | 21 | CAD | 请求报价 |
| PRBLS-8-30 | 30 | 6.3 | 8 | 8.7 | 17.5 | 26 | 22 | 15 | 40 | 23 | CAD | 请求报价 |
| PRBLS-8-50 | 50 | 6.3 | 8 | 8.7 | 17.5 | 26 | 22 | 15 | 40 | 31 | CAD | 请求报价 |
| PRBLS-10-15 | 15 | 8.7 | 10 | 12 | 23 | 34 | 28.5 | 30 | 62 | 34 | CAD | 请求报价 |
| PRBLS-10-20 | 20 | 8.7 | 10 | 12 | 23 | 34 | 28.5 | 30 | 62 | 37 | CAD | 请求报价 |
| PRBLS-10-25 | 25 | 8.7 | 10 | 12 | 23 | 34 | 28.5 | 30 | 62 | 40 | CAD | 请求报价 |
| PRBLS-10-30 | 30 | 8.7 | 10 | 12 | 23 | 34 | 28.5 | 30 | 62 | 43 | CAD | 请求报价 |
| PRBLS-10-50 | 50 | 8.7 | 10 | 12 | 23 | 34 | 28.5 | 30 | 62 | 55 | CAD | 请求报价 |
| PRBLS-12-20 | 20 | 9.5 | 12 | 14.5 | 23 | 34 | 28.5 | 32 | 90 | 47 | CAD | 请求报价 |
| PRBLS-12-30 | 30 | 9.5 | 12 | 14.5 | 23 | 34 | 28.5 | 32 | 90 | 55 | CAD | 请求报价 |
| PRBLS-12-40 | 40 | 9.5 | 12 | 14.5 | 23 | 34 | 28.5 | 32 | 90 | 63 | CAD | 请求报价 |
| PRBLS-12-50 | 50 | 9.5 | 12 | 14.5 | 23 | 34 | 28.5 | 32 | 90 | 71 | CAD | 请求报价 |
＊1： 表中数值非保证值，仅供参考。请考虑安全因素进行选择。
＊2： 容许保持载荷为插拔锁销时所需的载荷。
＊3： 双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PRBLS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 销 | 相当于SUS303 |
| 球 | 相当于SUS420J2 |
| 弹簧 | 相当于SUS631 |

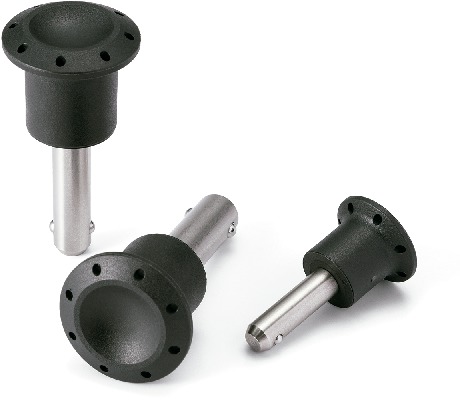

特点
- 仅插拔即可使用的锁销。
- 可快速进行工件的定位、固定。
