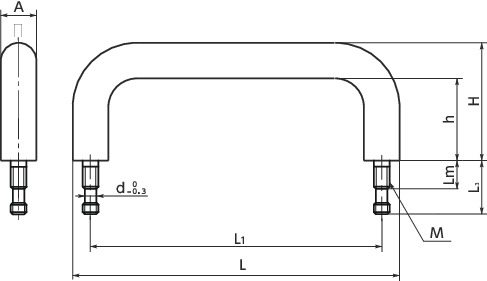

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lm | H | h | A | L | L1 | L3 | d | 质量 （g） |
容许载荷＊1 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UNMS-100-SC | M5 | 8 | 37 | 27 | 10 | 110 | 100 | 15 | 3.8 | 95 | 1000 | CAD | 请求报价 |
| UNMS-125-SC | M5 | 8 | 37 | 27 | 10 | 135 | 125 | 15 | 3.8 | 110 | 1000 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
一看就会的产品使用要领解说
材质、表面处理
| UNMS-SC | |
|---|---|
| 主体 | SUS304 磨光 |
取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス
ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）
また、オプション（別料金）で取りつけ用のねじを付属します。
| 取りつけ寸法L₁（mm）* | 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|---|
|
|
個 | カート |
＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
1mm指定の納期
| 数量（個） | 1mm指定の納期 |
|---|---|
| 1～9 | 実働１日目出荷 |
| 10～99 | 実働3日目出荷 |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
取りつけ用ねじ付属サービス
オプション（別料金）で取りつけ用のねじを付属します。
取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。
| 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|
| 個 | カート |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
特点

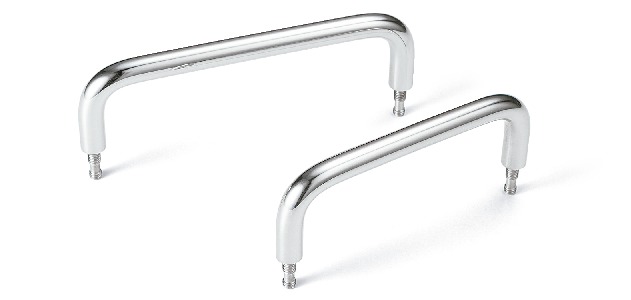

- 带防脱落机构的拉手。外螺纹型。
- 即使安装螺母松动，也可防止拉手及螺母的意外脱落。
- 使用耐腐蚀性优良的SUS304。
- 适用于需防止异物混入的食品机械、包装机械、药品制造装置等。
-
请使用市售的薄型六角螺母（M5）进行安装。
＊不附带六角螺母。
使用例

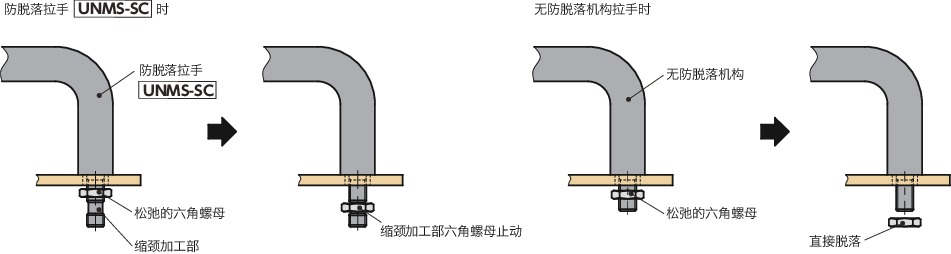

即使螺母松动仍会暂时停留在缩颈加工部，不会直接脱落。
