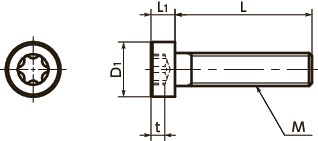

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 适用扳手 | 梅花槽序号 No. |
t | 毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLTS-M2-4 | M2 | 0.4 | 4 | 3.8 | 1.55 | SKX-6 | 6 | 0.84 | 50 | 0.11 | CAD | 请求报价 |
| SLTS-M2-5 | M2 | 0.4 | 5 | 3.8 | 1.55 | SKX-6 | 6 | 0.84 | 50 | 0.13 | CAD | 请求报价 |
| SLTS-M2-6 | M2 | 0.4 | 6 | 3.8 | 1.55 | SKX-6 | 6 | 0.84 | 50 | 0.15 | CAD | 请求报价 |
| SLTS-M2-8 | M2 | 0.4 | 8 | 3.8 | 1.55 | SKX-6 | 6 | 0.84 | 50 | 0.19 | CAD | 请求报价 |
| SLTS-M2-10 | M2 | 0.4 | 10 | 3.8 | 1.55 | SKX-6 | 6 | 0.84 | 50 | 0.23 | CAD | 请求报价 |
| SLTS-M2.5-5 | M2.5 | 0.45 | 5 | 4.5 | 1.85 | SKX-8 | 8 | 0.91 | 50 | 0.26 | CAD | 请求报价 |
| SLTS-M2.5-6 | M2.5 | 0.45 | 6 | 4.5 | 1.85 | SKX-8 | 8 | 0.91 | 50 | 0.29 | CAD | 请求报价 |
| SLTS-M2.5-8 | M2.5 | 0.45 | 8 | 4.5 | 1.85 | SKX-8 | 8 | 0.91 | 50 | 0.35 | CAD | 请求报价 |
| SLTS-M2.5-10 | M2.5 | 0.45 | 10 | 4.5 | 1.85 | SKX-8 | 8 | 0.91 | 50 | 0.41 | CAD | 请求报价 |
| SLTS-M2.5-12 | M2.5 | 0.45 | 12 | 4.5 | 1.85 | SKX-8 | 8 | 0.91 | 50 | 0.47 | CAD | 请求报价 |
| SLTS-M3-6 | M3 | 0.5 | 6 | 5.5 | 2.4 | SKX-10 | 10 | 1.27 | 50 | 0.53 | CAD | 请求报价 |
| SLTS-M3-8 | M3 | 0.5 | 8 | 5.5 | 2.4 | SKX-10 | 10 | 1.27 | 50 | 0.62 | CAD | 请求报价 |
| SLTS-M3-10 | M3 | 0.5 | 10 | 5.5 | 2.4 | SKX-10 | 10 | 1.27 | 50 | 0.7 | CAD | 请求报价 |
| SLTS-M3-12 | M3 | 0.5 | 12 | 5.5 | 2.4 | SKX-10 | 10 | 1.27 | 50 | 0.78 | CAD | 请求报价 |
| SLTS-M3-16 | M3 | 0.5 | 16 | 5.5 | 2.4 | SKX-10 | 10 | 1.27 | 50 | 0.98 | CAD | 请求报价 |
| SLTS-M4-6 | M4 | 0.7 | 6 | 7 | 3.1 | SKX-20 | 20 | 1.66 | 50 | 1.1 | CAD | 请求报价 |
| SLTS-M4-8 | M4 | 0.7 | 8 | 7 | 3.1 | SKX-20 | 20 | 1.66 | 50 | 1.3 | CAD | 请求报价 |
| SLTS-M4-10 | M4 | 0.7 | 10 | 7 | 3.1 | SKX-20 | 20 | 1.66 | 50 | 1.4 | CAD | 请求报价 |
| SLTS-M4-12 | M4 | 0.7 | 12 | 7 | 3.1 | SKX-20 | 20 | 1.66 | 50 | 1.6 | CAD | 请求报价 |
| SLTS-M4-16 | M4 | 0.7 | 16 | 7 | 3.1 | SKX-20 | 20 | 1.66 | 50 | 1.9 | CAD | 请求报价 |
| SLTS-M4-20 | M4 | 0.7 | 20 | 7 | 3.1 | SKX-20 | 20 | 1.66 | 50 | 2.3 | CAD | 请求报价 |
| SLTS-M5-8 | M5 | 0.8 | 8 | 8.5 | 3.65 | SKX-25 | 25 | 1.91 | 50 | 1.8 | CAD | 请求报价 |
| SLTS-M5-10 | M5 | 0.8 | 10 | 8.5 | 3.65 | SKX-25 | 25 | 1.91 | 50 | 2 | CAD | 请求报价 |
| SLTS-M5-12 | M5 | 0.8 | 12 | 8.5 | 3.65 | SKX-25 | 25 | 1.91 | 50 | 2.3 | CAD | 请求报价 |
| SLTS-M5-16 | M5 | 0.8 | 16 | 8.5 | 3.65 | SKX-25 | 25 | 1.91 | 50 | 2.8 | CAD | 请求报价 |
| SLTS-M5-20 | M5 | 0.8 | 20 | 8.5 | 3.65 | SKX-25 | 25 | 1.91 | 50 | 3.3 | CAD | 请求报价 |
| SLTS-M5-25 | M5 | 0.8 | 25 | 8.5 | 3.65 | SKX-25 | 25 | 1.91 | 50 | 4.1 | CAD | 请求报价 |
| SLTS-M6-8 | M6 | 1 | 8 | 10 | 4.4 | SKX-30 | 30 | 2.29 | 20 | 3.1 | CAD | 请求报价 |
| SLTS-M6-10 | M6 | 1 | 10 | 10 | 4.4 | SKX-30 | 30 | 2.29 | 20 | 3.5 | CAD | 请求报价 |
| SLTS-M6-12 | M6 | 1 | 12 | 10 | 4.4 | SKX-30 | 30 | 2.29 | 20 | 3.8 | CAD | 请求报价 |
| SLTS-M6-16 | M6 | 1 | 16 | 10 | 4.4 | SKX-30 | 30 | 2.29 | 20 | 4.5 | CAD | 请求报价 |
| SLTS-M6-20 | M6 | 1 | 20 | 10 | 4.4 | SKX-30 | 30 | 2.29 | 20 | 5.3 | CAD | 请求报价 |
| SLTS-M6-25 | M6 | 1 | 25 | 10 | 4.4 | SKX-30 | 30 | 2.29 | 20 | 6.4 | CAD | 请求报价 |
| SLTS-M6-30 | M6 | 1 | 30 | 10 | 4.4 | SKX-30 | 30 | 2.29 | 20 | 7.1 | CAD | 请求报价 |
相关服务
材质、表面处理
| SLTS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-50 |
用途
设备、装置的省空间化特点
- 头部高度较低的梅花槽＊1螺栓。
- 可节省设备与装置的空间或用于上部空间有限的部位。
- 梅花槽＊1为能承受高紧固扭矩的形状。⇒梅花槽螺丝的特点
- 请将专用扳手SKX或专用螺丝批头SKXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
- 在狭窄场所安装、拆卸时，请使用对应窄处作业梅花槽扳手SKX-N。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
