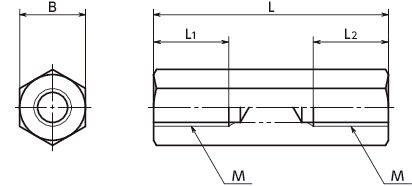

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | B | L1 | L2＊1 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SPE-M3-4-HB | M3 | 0.5 | 4 | 6 | 内螺纹通孔 | - | 5 | 0.14 | CAD | 请求报价 |
| SPE-M3-5-HB | M3 | 0.5 | 5 | 6 | 内螺纹通孔 | - | 5 | 0.17 | CAD | 请求报价 |
| SPE-M3-6-HB | M3 | 0.5 | 6 | 6 | 内螺纹通孔 | - | 5 | 0.2 | CAD | 请求报价 |
| SPE-M3-8-HB | M3 | 0.5 | 8 | 6 | 内螺纹通孔 | - | 5 | 0.27 | CAD | 请求报价 |
| SPE-M3-10-HB | M3 | 0.5 | 10 | 6 | 内螺纹通孔 | - | 5 | 0.34 | CAD | 请求报价 |
| SPE-M3-12-HB | M3 | 0.5 | 12 | 6 | 内螺纹通孔 | - | 5 | 0.41 | CAD | 请求报价 |
| SPE-M3-15-HB | M3 | 0.5 | 15 | 6 | 6 | 6 | 5 | 0.51 | CAD | 请求报价 |
| SPE-M3-18-HB | M3 | 0.5 | 18 | 6 | 6 | 6 | 5 | 0.61 | CAD | 请求报价 |
| SPE-M3-20-HB | M3 | 0.5 | 20 | 6 | 6 | 6 | 5 | 0.68 | CAD | 请求报价 |
| SPE-M3-25-HB | M3 | 0.5 | 25 | 6 | 6 | 6 | 5 | 0.85 | CAD | 请求报价 |
| SPE-M3-30-HB | M3 | 0.5 | 30 | 6 | 6 | 6 | 5 | 1.0 | CAD | 请求报价 |
| SPE-M4-5-HB | M4 | 0.7 | 5 | 7 | 内螺纹通孔 | - | 5 | 0.22 | CAD | 请求报价 |
| SPE-M4-6-HB | M4 | 0.7 | 6 | 7 | 内螺纹通孔 | - | 5 | 0.26 | CAD | 请求报价 |
| SPE-M4-8-HB | M4 | 0.7 | 8 | 7 | 内螺纹通孔 | - | 5 | 0.35 | CAD | 请求报价 |
| SPE-M4-10-HB | M4 | 0.7 | 10 | 7 | 内螺纹通孔 | - | 5 | 0.44 | CAD | 请求报价 |
| SPE-M4-12-HB | M4 | 0.7 | 12 | 7 | 内螺纹通孔 | - | 5 | 0.53 | CAD | 请求报价 |
| SPE-M4-15-HB | M4 | 0.7 | 15 | 7 | 内螺纹通孔 | - | 5 | 0.66 | CAD | 请求报价 |
| SPE-M4-18-HB | M4 | 0.7 | 18 | 7 | 8 | 8 | 5 | 0.79 | CAD | 请求报价 |
| SPE-M4-20-HB | M4 | 0.7 | 20 | 7 | 8 | 8 | 5 | 0.88 | CAD | 请求报价 |
| SPE-M4-25-HB | M4 | 0.7 | 25 | 7 | 8 | 8 | 5 | 1.1 | CAD | 请求报价 |
| SPE-M4-30-HB | M4 | 0.7 | 30 | 7 | 8 | 8 | 5 | 1.3 | CAD | 请求报价 |
| SPE-M4-35-HB | M4 | 0.7 | 35 | 7 | 8 | 8 | 5 | 1.5 | CAD | 请求报价 |
| SPE-M5-6-HB | M5 | 0.8 | 6 | 8 | 内螺纹通孔 | - | 5 | 0.32 | CAD | 请求报价 |
| SPE-M5-8-HB | M5 | 0.8 | 8 | 8 | 内螺纹通孔 | - | 5 | 0.42 | CAD | 请求报价 |
| SPE-M5-10-HB | M5 | 0.8 | 10 | 8 | 内螺纹通孔 | - | 5 | 0.53 | CAD | 请求报价 |
| SPE-M5-12-HB | M5 | 0.8 | 12 | 8 | 内螺纹通孔 | - | 5 | 0.63 | CAD | 请求报价 |
| SPE-M5-15-HB | M5 | 0.8 | 15 | 8 | 内螺纹通孔 | - | 5 | 0.79 | CAD | 请求报价 |
| SPE-M5-18-HB | M5 | 0.8 | 18 | 8 | 内螺纹通孔 | - | 5 | 0.95 | CAD | 请求报价 |
| SPE-M5-20-HB | M5 | 0.8 | 20 | 8 | 内螺纹通孔 | - | 5 | 1.1 | CAD | 请求报价 |
| SPE-M5-25-HB | M5 | 0.8 | 25 | 8 | 10 | 10 | 5 | 1.4 | CAD | 请求报价 |
| SPE-M5-30-HB | M5 | 0.8 | 30 | 8 | 10 | 10 | 5 | 1.6 | CAD | 请求报价 |
| SPE-M5-35-HB | M5 | 0.8 | 35 | 8 | 10 | 10 | 5 | 1.9 | CAD | 请求报价 |
| SPE-M5-40-HB | M5 | 0.8 | 40 | 8 | 10 | 10 | 5 | 2.2 | CAD | 请求报价 |
| SPE-M6-15-HB | M6 | 1 | 15 | 10 | 内螺纹通孔 | - | 5 | 1.2 | CAD | 请求报价 |
| SPE-M6-18-HB | M6 | 1 | 18 | 10 | 内螺纹通孔 | - | 5 | 1.4 | CAD | 请求报价 |
| SPE-M6-20-HB | M6 | 1 | 20 | 10 | 内螺纹通孔 | - | 5 | 1.6 | CAD | 请求报价 |
| SPE-M6-25-HB | M6 | 1 | 25 | 10 | 12 | 12 | 5 | 2.0 | CAD | 请求报价 |
| SPE-M6-30-HB | M6 | 1 | 30 | 10 | 12 | 12 | 5 | 2.4 | CAD | 请求报价 |
| SPE-M6-35-HB | M6 | 1 | 35 | 10 | 12 | 12 | 5 | 2.8 | CAD | 请求报价 |
| SPE-M6-40-HB | M6 | 1 | 40 | 10 | 12 | 12 | 5 | 3.2 | CAD | 请求报价 |
| SPE-M6-50-HB | M6 | 1 | 50 | 10 | 12 | 12 | 5 | 4.0 | CAD | 请求报价 |
| SPE-M8-20-HB | M8 | 1.25 | 20 | 13 | 内螺纹通孔 | - | 5 | 2.6 | CAD | 请求报价 |
| SPE-M8-25-HB | M8 | 1.25 | 25 | 13 | 内螺纹通孔 | - | 5 | 3.2 | CAD | 请求报价 |
| SPE-M8-30-HB | M8 | 1.25 | 30 | 13 | 内螺纹通孔 | - | 5 | 3.9 | CAD | 请求报价 |
| SPE-M8-35-HB | M8 | 1.25 | 35 | 13 | 16 | 16 | 5 | 4.5 | CAD | 请求报价 |
| SPE-M8-40-HB | M8 | 1.25 | 40 | 13 | 16 | 16 | 5 | 5.2 | CAD | 请求报价 |
| SPE-M8-50-HB | M8 | 1.25 | 50 | 13 | 16 | 16 | 5 | 6.5 | CAD | 请求报价 |
＊1： 未记载L2尺寸的规格采用内螺纹通孔。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPE-HB | |
|---|---|
| 主体 | PEEK（聚醚醚酮）（淡茶） |
| 耐热温度＊1 | 260℃ |
＊1： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
FPD生产设备/半导体生产设备/印刷电路板蚀刻设备/金属表面处理设备/化工厂/变压器/电气与电子设备/热水泵/化学泵特点

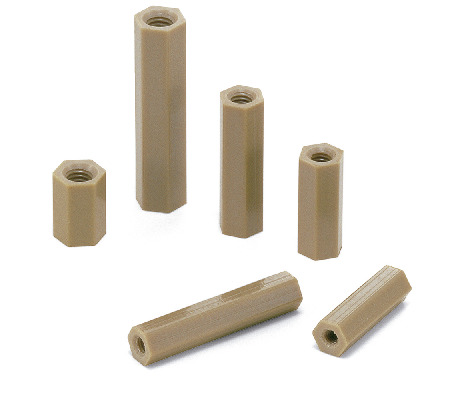

- PEEK制六角支柱。
- PEEK是理化特性优异的热可塑性超级工程塑料。
- 具有优良的耐药性。几乎不受浓硫酸、浓硝酸、浓氢氟酸以外的药品的侵蚀。
- 耐热性与耐水性优良，耐热强度高。
- 耐磨性、耐冲击性与耐疲劳性优良。
- 具有满足UL94标准中V-0级别的高阻燃性。
- 有关树脂螺丝的特性和使用注意事项，请参阅“树脂螺丝的特性”。⇒树脂螺丝的特性
