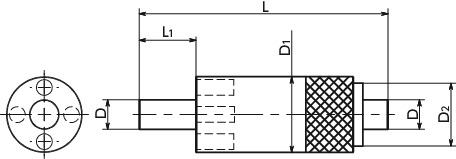

形状図
尺寸・CAD
单位 : mm
材质、表面处理
| SKK | |
|---|---|
| 主体 | S45C（硬度32-40HRC） 三价铬酸盐处理 |
用途
内螺纹的加强、修复设备·装置构造体/一般工业机械
特点
- 这是附带键的内螺纹加强插件。
- 键通过机械方式锁定了旋转，无需担心脱落。
- 强度比线圈型插件高，可使用于强力紧固或螺栓拆装频率较高的部位。
- 最适合铝等轻金属、铸件、树脂等的内螺纹的加强或破损内螺纹的修复。

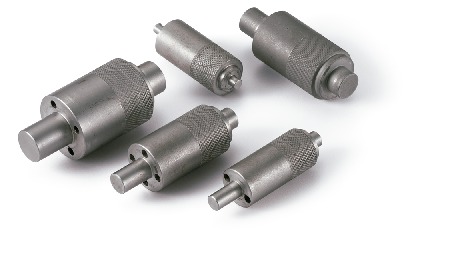

- 安装比线圈型插件简单。请使用专用工具SKK。

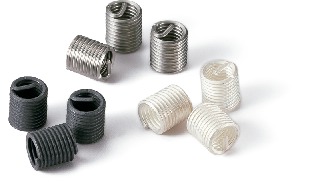

- 可对应线圈型插件或特殊表面处理规格等。请垂询客户中心。

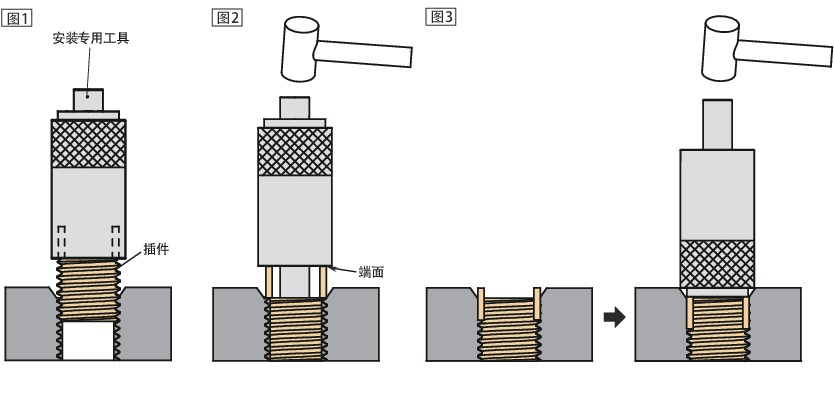

安装
- 请将键固定在安装专用工具的孔中，将插件拧入内螺纹。图1
- 从专用工具的孔中拔出键。请在键与专用工具端面接触的状态下，用手压机或锤子等工具将键敲入。图2
- 如果不希望键外露，可以将专用工具翻转，用有滚花加工的一面进行敲击，使键压入直至低于倒角部。图3

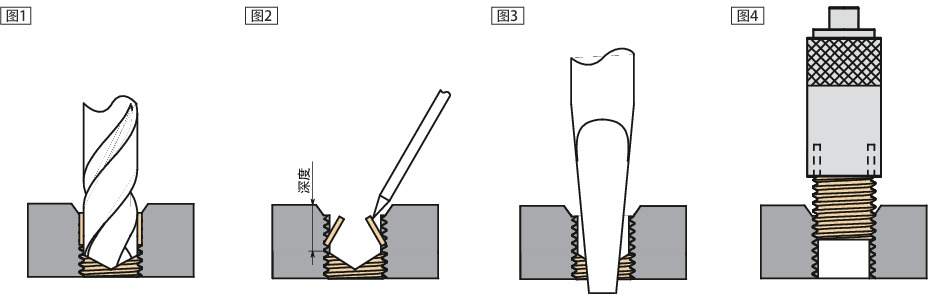

拆卸
- 请使用尺寸表所示的指定尺寸的钻头加工到指定深度。图1
- 请将内侧的键折倒并拆除。图2
- 请使用市售的螺栓拆除工具等拆除插件。图3
- 请按照安装方法安装新的插件。图4
