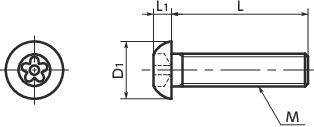

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 适用钻子 | 适用磁性 螺丝刀 |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SRGS-M3-6 | M3 | 0.5 | 6 | 5.7 | 1.65 | SRGB-3 | SRD-6.35 | 10 | 0.43 | CAD | 请求报价 |
| SRGS-M3-8 | M3 | 0.5 | 8 | 5.7 | 1.65 | SRGB-3 | SRD-6.35 | 10 | 0.52 | CAD | 请求报价 |
| SRGS-M3-10 | M3 | 0.5 | 10 | 5.7 | 1.65 | SRGB-3 | SRD-6.35 | 10 | 0.6 | CAD | 请求报价 |
| SRGS-M3-12 | M3 | 0.5 | 12 | 5.7 | 1.65 | SRGB-3 | SRD-6.35 | 10 | 0.68 | CAD | 请求报价 |
| SRGS-M3-16 | M3 | 0.5 | 16 | 5.7 | 1.65 | SRGB-3 | SRD-6.35 | 10 | 0.85 | CAD | 请求报价 |
| SRGS-M3-20 | M3 | 0.5 | 20 | 5.7 | 1.65 | SRGB-3 | SRD-6.35 | 10 | 1 | CAD | 请求报价 |
| SRGS-M4-6 | M4 | 0.7 | 6 | 7.6 | 2.2 | SRGB-4 | SRD-6.35 | 10 | 0.88 | CAD | 请求报价 |
| SRGS-M4-8 | M4 | 0.7 | 8 | 7.6 | 2.2 | SRGB-4 | SRD-6.35 | 10 | 1 | CAD | 请求报价 |
| SRGS-M4-10 | M4 | 0.7 | 10 | 7.6 | 2.2 | SRGB-4 | SRD-6.35 | 10 | 1.2 | CAD | 请求报价 |
| SRGS-M4-12 | M4 | 0.7 | 12 | 7.6 | 2.2 | SRGB-4 | SRD-6.35 | 10 | 1.3 | CAD | 请求报价 |
| SRGS-M4-16 | M4 | 0.7 | 16 | 7.6 | 2.2 | SRGB-4 | SRD-6.35 | 10 | 1.6 | CAD | 请求报价 |
| SRGS-M4-20 | M4 | 0.7 | 20 | 7.6 | 2.2 | SRGB-4 | SRD-6.35 | 10 | 2 | CAD | 请求报价 |
| SRGS-M4-25 | M4 | 0.7 | 25 | 7.6 | 2.2 | SRGB-4 | SRD-6.35 | 10 | 2.3 | CAD | 请求报价 |
| SRGS-M4-30 | M4 | 0.7 | 30 | 7.6 | 2.2 | SRGB-4 | SRD-6.35 | 10 | 2.7 | CAD | 请求报价 |
| SRGS-M4-40 | M4 | 0.7 | 40 | 7.6 | 2.2 | SRGB-4 | SRD-6.35 | 10 | 3.4 | CAD | 请求报价 |
| SRGS-M5-10 | M5 | 0.8 | 10 | 9.5 | 2.75 | SRGB-56 | SRD-6.35 | 10 | 2.1 | CAD | 请求报价 |
| SRGS-M5-12 | M5 | 0.8 | 12 | 9.5 | 2.75 | SRGB-56 | SRD-6.35 | 10 | 2.4 | CAD | 请求报价 |
| SRGS-M5-16 | M5 | 0.8 | 16 | 9.5 | 2.75 | SRGB-56 | SRD-6.35 | 10 | 2.9 | CAD | 请求报价 |
| SRGS-M5-20 | M5 | 0.8 | 20 | 9.5 | 2.75 | SRGB-56 | SRD-6.35 | 10 | 3.4 | CAD | 请求报价 |
| SRGS-M5-25 | M5 | 0.8 | 25 | 9.5 | 2.75 | SRGB-56 | SRD-6.35 | 10 | 3.9 | CAD | 请求报价 |
| SRGS-M5-30 | M5 | 0.8 | 30 | 9.5 | 2.75 | SRGB-56 | SRD-6.35 | 10 | 4.6 | CAD | 请求报价 |
| SRGS-M5-40 | M5 | 0.8 | 40 | 9.5 | 2.75 | SRGB-56 | SRD-6.35 | 10 | 5.7 | CAD | 请求报价 |
| SRGS-M6-10 | M6 | 1 | 10 | 10.5 | 3.3 | SRGB-56 | SRD-6.35 | 10 | 3.2 | CAD | 请求报价 |
| SRGS-M6-12 | M6 | 1 | 12 | 10.5 | 3.3 | SRGB-56 | SRD-6.35 | 10 | 3.5 | CAD | 请求报价 |
| SRGS-M6-16 | M6 | 1 | 16 | 10.5 | 3.3 | SRGB-56 | SRD-6.35 | 10 | 4.2 | CAD | 请求报价 |
| SRGS-M6-20 | M6 | 1 | 20 | 10.5 | 3.3 | SRGB-56 | SRD-6.35 | 10 | 4.9 | CAD | 请求报价 |
| SRGS-M6-25 | M6 | 1 | 25 | 10.5 | 3.3 | SRGB-56 | SRD-6.35 | 10 | 5.7 | CAD | 请求报价 |
| SRGS-M6-30 | M6 | 1 | 30 | 10.5 | 3.3 | SRGB-56 | SRD-6.35 | 10 | 6.6 | CAD | 请求报价 |
| SRGS-M6-40 | M6 | 1 | 40 | 10.5 | 3.3 | SRGB-56 | SRD-6.35 | 10 | 8.3 | CAD | 请求报价 |
| SRGS-M6-50 | M6 | 1 | 50 | 10.5 | 3.3 | SRGB-56 | SRD-6.35 | 10 | 10 | CAD | 请求报价 |
| SRGS-M8-16 | M8 | 1.25 | 16 | 14 | 4.4 | SRGB-8 | SRD-6.35 | 5 | 8.2 | CAD | 请求报价 |
| SRGS-M8-20 | M8 | 1.25 | 20 | 14 | 4.4 | SRGB-8 | SRD-6.35 | 5 | 9.4 | CAD | 请求报价 |
| SRGS-M8-25 | M8 | 1.25 | 25 | 14 | 4.4 | SRGB-8 | SRD-6.35 | 5 | 11 | CAD | 请求报价 |
| SRGS-M8-30 | M8 | 1.25 | 30 | 14 | 4.4 | SRGB-8 | SRD-6.35 | 5 | 13 | CAD | 请求报价 |
| SRGS-M8-40 | M8 | 1.25 | 40 | 14 | 4.4 | SRGB-8 | SRD-6.35 | 5 | 16 | CAD | 请求报价 |
| SRGS-M8-50 | M8 | 1.25 | 50 | 14 | 4.4 | SRGB-8 | SRD-6.35 | 5 | 19 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SRGS | |
|---|---|
| 主体 | 相当于SUS304 |
| 强度等级 | 相当于A2-50 |
用途
设备和装置的拆分、防盗/室外设备的防盗/安全防范措施/安全措施
特点

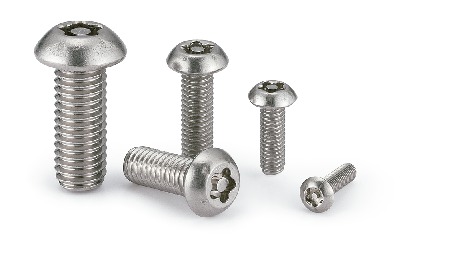

- 梅花形状的5个槽孔中央带芯的圆头螺栓。适合用作装饰。
- 使用普通工具无法安装或拆卸。
- 请将专用螺丝批头SRGB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
