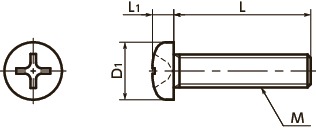

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽 序号 |
拉伸断裂 荷重(N)＊1 |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNPTG-M3-6 | M3 | 0.5 | 6 | 5.5 | 2 | - | 4170 | 0.33 | CAD | 请求报价 |
| SNPTG-M3-8 | M3 | 0.5 | 8 | 5.5 | 2 | - | 4170 | 0.38 | CAD | 请求报价 |
| SNPTG-M3-10 | M3 | 0.5 | 10 | 5.5 | 2 | - | 4170 | 0.42 | CAD | 请求报价 |
| SNPTG-M3-12 | M3 | 0.5 | 12 | 5.5 | 2 | - | 4170 | 0.47 | CAD | 请求报价 |
| SNPTG-M3-15 | M3 | 0.5 | 15 | 5.5 | 2 | - | 4170 | 0.6 | CAD | 请求报价 |
| SNPTG-M3-20 | M3 | 0.5 | 20 | 5.5 | 2 | - | 4170 | 0.68 | CAD | 请求报价 |
| SNPTG-M4-6 | M4 | 0.7 | 6 | 7 | 2.6 | - | 7520 | 0.63 | CAD | 请求报价 |
| SNPTG-M4-8 | M4 | 0.7 | 8 | 7 | 2.6 | - | 7520 | 0.73 | CAD | 请求报价 |
| SNPTG-M4-10 | M4 | 0.7 | 10 | 7 | 2.6 | - | 7520 | 0.82 | CAD | 请求报价 |
| SNPTG-M4-12 | M4 | 0.7 | 12 | 7 | 2.6 | - | 7520 | 0.92 | CAD | 请求报价 |
| SNPTG-M4-15 | M4 | 0.7 | 15 | 7 | 2.6 | - | 7520 | 1.1 | CAD | 请求报价 |
| SNPTG-M4-20 | M4 | 0.7 | 20 | 7 | 2.6 | - | 7520 | 1.3 | CAD | 请求报价 |
| SNPTG-M4-25 | M4 | 0.7 | 25 | 7 | 2.6 | - | 7520 | 1.5 | CAD | 请求报价 |
| SNPTG-M5-8 | M5 | 0.8 | 8 | 9 | 3.3 | - | 11900 | 1.4 | CAD | 请求报价 |
| SNPTG-M5-10 | M5 | 0.8 | 10 | 9 | 3.3 | - | 11900 | 1.5 | CAD | 请求报价 |
| SNPTG-M5-12 | M5 | 0.8 | 12 | 9 | 3.3 | - | 11900 | 1.6 | CAD | 请求报价 |
| SNPTG-M5-15 | M5 | 0.8 | 15 | 9 | 3.3 | - | 11900 | 1.9 | CAD | 请求报价 |
| SNPTG-M5-20 | M5 | 0.8 | 20 | 9 | 3.3 | - | 11900 | 2.2 | CAD | 请求报价 |
| SNPTG-M5-25 | M5 | 0.8 | 25 | 9 | 3.3 | - | 11900 | 2.6 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SNPTG | |
|---|---|
| 主体 | Ti-15-3-3-3（β钛合金） |
用途
汽车、航空宇宙设备、机器人等的轻量化FPD制造装置/半导体制造装置/电气・电子设备/海洋设备
特点
- 由高强度钛合金制成。
- 比重约为不锈钢的60%。
- 无磁。
- 耐蚀性强，特别是具有优良的耐海水性。
- 关于钛的性质⇒钛的特性
- 通过特殊表面处理对表面进行了改质。另外还经过无尘洗净・无尘包装。是无油污及灰尘附着的无尘规格。
机械性质
| Ti-15-3-3-3（β钛合金） | |
|---|---|
| 拉伸强度（Ｎ/mm2） | 705-945 |
| 0.2％承压力（N/mm2） | 690-835 |
| 伸长率（％） | 12以上 |
表中数值非保证值，仅供参考。
物性
| Ti-15-3-3-3（β钛合金） | |
|---|---|
| 比重 | 4.8 |
| 纵向弹性系数（GPa） | 90 |
| 磁导率（μ） | 1.0002（无磁） |
表中数值非保证值，仅供参考。
