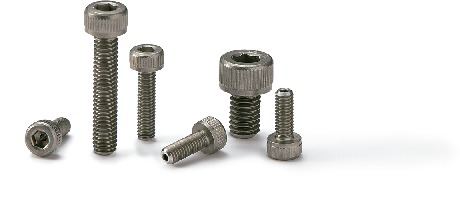

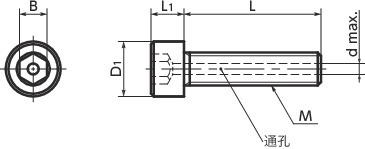

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | d max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SVSL-M3-6-PN | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 1.2 | 0.64 | CAD | 请求报价 |
| SVSL-M3-8-PN | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 1.2 | 0.7 | CAD | 请求报价 |
| SVSL-M3-10-PN | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 1.2 | 0.76 | CAD | 请求报价 |
| SVSL-M3-12-PN | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 1.2 | 0.81 | CAD | 请求报价 |
| SVSL-M4-8-PN | M4 | 0.7 | 8 | 7 | 4 | 3 | 1.5 | 1.5 | CAD | 请求报价 |
| SVSL-M4-10-PN | M4 | 0.7 | 10 | 7 | 4 | 3 | 1.5 | 1.6 | CAD | 请求报价 |
| SVSL-M4-12-PN | M4 | 0.7 | 12 | 7 | 4 | 3 | 1.5 | 1.8 | CAD | 请求报价 |
| SVSL-M4-16-PN | M4 | 0.7 | 16 | 7 | 4 | 3 | 1.5 | 2 | CAD | 请求报价 |
| SVSL-M4-20-PN | M4 | 0.7 | 20 | 7 | 4 | 3 | 1.5 | 2.3 | CAD | 请求报价 |
| SVSL-M5-8-PN | M5 | 0.8 | 8 | 8.5 | 5 | 4 | 1.5 | 2.3 | CAD | 请求报价 |
| SVSL-M5-10-PN | M5 | 0.8 | 10 | 8.5 | 5 | 4 | 1.5 | 2.5 | CAD | 请求报价 |
| SVSL-M5-12-PN | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 1.5 | 2.8 | CAD | 请求报价 |
| SVSL-M5-16-PN | M5 | 0.8 | 16 | 8.5 | 5 | 4 | 1.5 | 3.2 | CAD | 请求报价 |
| SVSL-M5-20-PN | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 1.5 | 3.6 | CAD | 请求报价 |
| SVSL-M6-10-PN | M6 | 1 | 10 | 10 | 6 | 5 | 2 | 4.4 | CAD | 请求报价 |
| SVSL-M6-12-PN | M6 | 1 | 12 | 10 | 6 | 5 | 2 | 4.7 | CAD | 请求报价 |
| SVSL-M6-16-PN | M6 | 1 | 16 | 10 | 6 | 5 | 2 | 5.2 | CAD | 请求报价 |
| SVSL-M6-20-PN | M6 | 1 | 20 | 10 | 6 | 5 | 2 | 5.8 | CAD | 请求报价 |
| SVSL-M6-25-PN | M6 | 1 | 25 | 10 | 6 | 5 | 2 | 6.7 | CAD | 请求报价 |
| SVSL-M6-30-PN | M6 | 1 | 30 | 10 | 6 | 5 | 2 | 7.3 | CAD | 请求报价 |
| SVSL-M8-16-PN | M8 | 1.25 | 16 | 13 | 8 | 6 | 2 | 11 | CAD | 请求报价 |
| SVSL-M8-20-PN | M8 | 1.25 | 20 | 13 | 8 | 6 | 2 | 12 | CAD | 请求报价 |
| SVSL-M8-25-PN | M8 | 1.25 | 25 | 13 | 8 | 6 | 2 | 14 | CAD | 请求报价 |
| SVSL-M8-30-PN | M8 | 1.25 | 30 | 13 | 8 | 6 | 2 | 16 | CAD | 请求报价 |
| SVSL-M8-35-PN | M8 | 1.25 | 35 | 13 | 8 | 6 | 2 | 18 | CAD | 请求报价 |
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
相关服务
材质、表面处理
| SVSL-PN | |
|---|---|
| 主体 | SUS316L 表面硬化处理 |
| 强度等级 | A4-70 |
用途
防粘连・防烧结真空装置/真空容器/FPD制造装置/半导体生产设备/电子显微镜/食品机械
特点

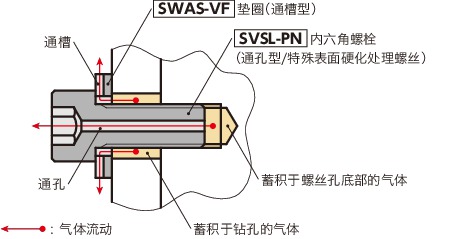

- 通孔易于排出蓄积于设备、装置的螺丝孔底部的气体，为真空装置的真空抽吸提供支持。
- 通过硬化螺纹表面以防止螺纹磨损、烧结。
- 与电镀、涂层处理不同，由于表面无任何粘附，因此不用担心在拧紧时会因剥落而导致异物混入。
- 适用于在无法使用润滑剂的环境中防止磨损、烧结。
- 经过无尘洗净・无尘包装。⇒无尘洗净、无尘包装服务
使用注意事项
耐腐蚀性可能不如一般的SUS316L。请务必事先在与实际使用条件相同的环境下进行测试。
