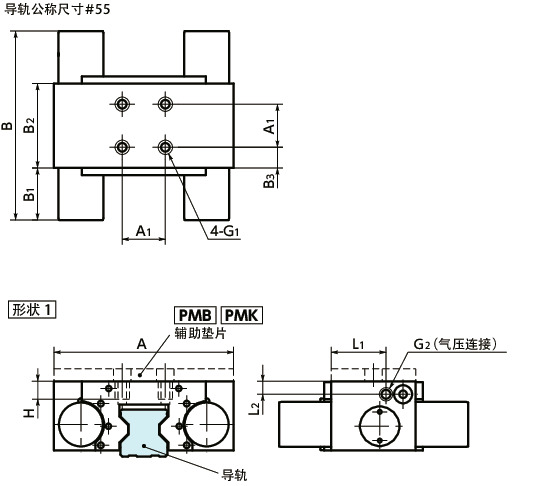

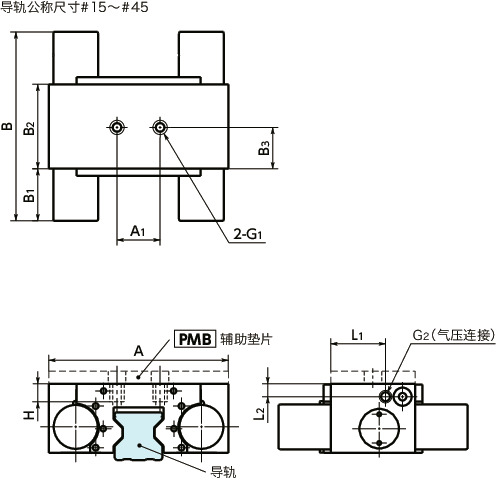

形状図
夹紧部的形状因型号而异。各型号的形状请确认CAD数据。
夹紧部的形状因型号而异。各型号的形状请确认CAD数据。
单位 : mm
| 型号 | A | A1 | B | B1 | B2 | B3 | G1 | G2 | L1 | L2 | H | 保持力 （N） |
质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MBPS-2502-DS1 | 75 | 20 | 94 | 22 | 44 | 22 | M6 | M5 | 16.2 | 5 | 7 | 750 | 0.63 | CAD | 请求报价 |

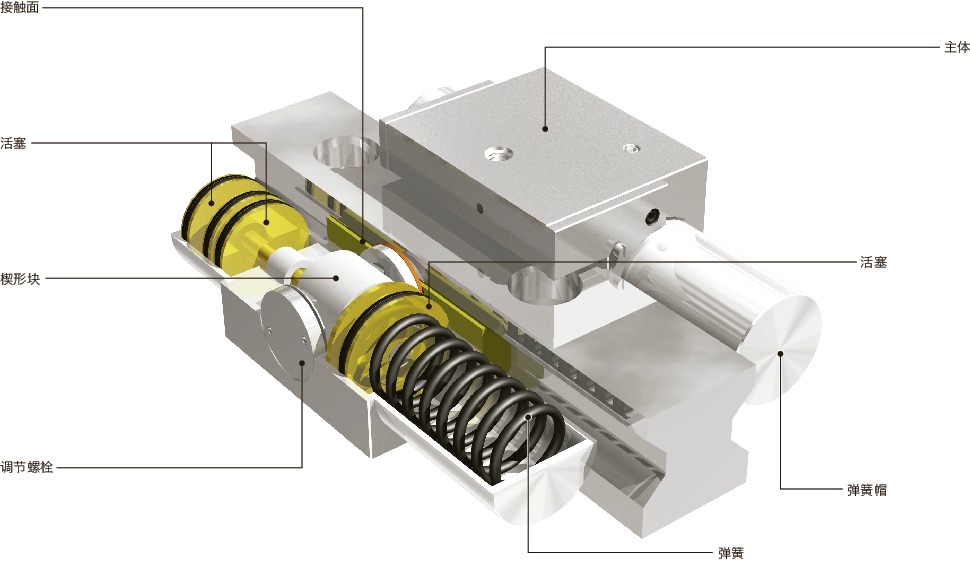

构造
特点
- 带制动机构。
可作为紧急情况下的制动器使用。请与关闭系统时停止供给空气压力的控制装置配套使用。 - 最适合使用线性马达的用途以及防止Z轴（垂直轴）滑台下落。
-
作为制动器使用时，请参阅下述各页计算停止距离。
⇒停止距离的计算 - 也可用于固定滑台、定位及防止振动。
-
为常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助弹簧的作用力夹紧线性导轨。 - 设计小巧。
- 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。
使用注意事项

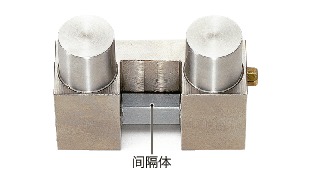

MBPS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MBPS无法运作。
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N·m） |
|---|---|
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。

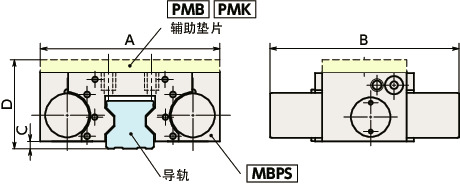

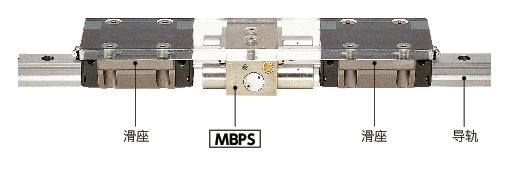

安装图
配管
| 导轨公称尺寸 | 螺纹公称直径 | 空气消耗量＊1 （ℓ/周期（ANR）） |
|---|---|---|
| ＃15 | M5 | 0.034 |
| ＃20 | M5 | 0.034 |
| ＃25 | M5 | 0.048 |
| ＃30 | M5 | 0.065 |
| ＃35 | M5或G1/8 | 0.093 |
| ＃45 | M5或G1/8 | 0.149 |
| ＃55 | M5或G1/8 | 0.244 |
＊1： 压力为0.6MPa时的值。

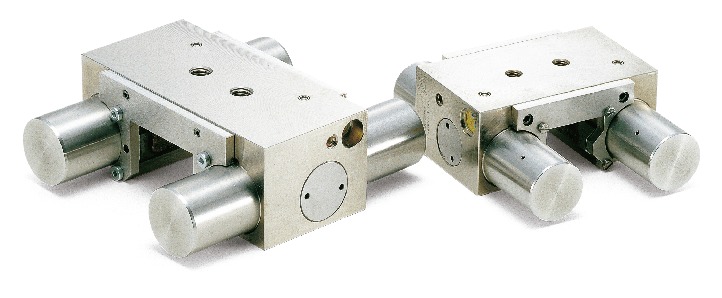

部分产品停产及替代品说明
“LinearClamper-Zee®”的部分型号即将停产，并销售替代品。替代品将对部分尺寸进行变更。
此次变更，可能需要贵公司针对该部分进行设计变更，对此，我们深表歉意，敬请理解。
请参看详情
