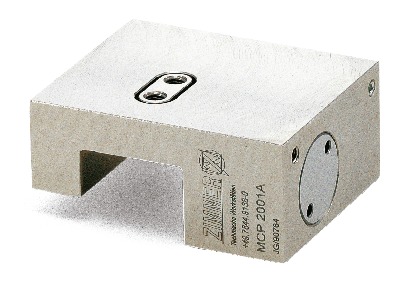

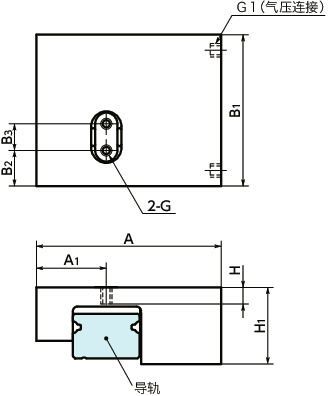

形状図
单位 : mm
| 型号 | A | A1 | B1 | B2 | B3 | G | G1 | H | H1 | 保持力 （N）＊1 |
质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MCP-0912-D | 32.5 | 9.7 | 34 | 8.25 | 5.5 | M2.5 | M3 | 3.3 | 15 | 130 | 0.08 | CAD | 请求报价 |
＊1： 压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比。

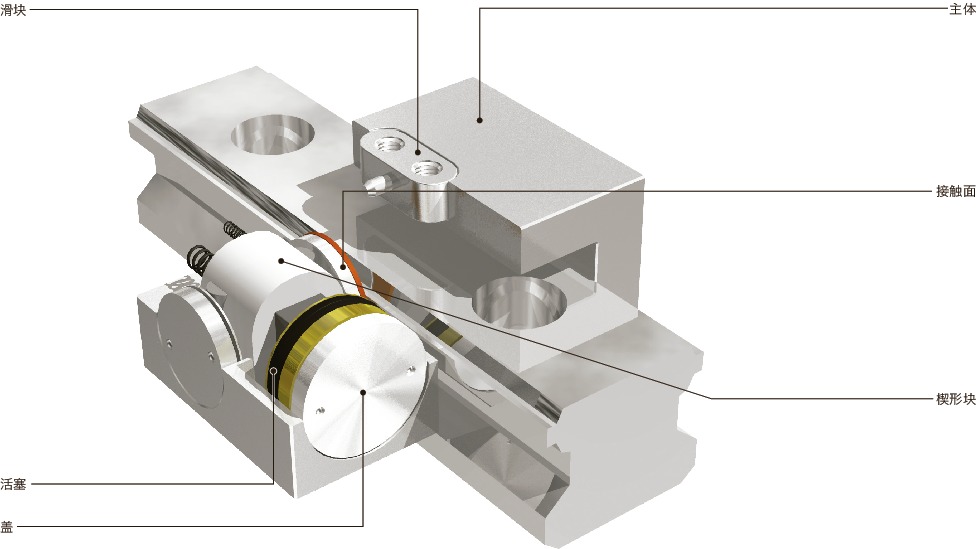

构造
特点
- 微型线性导轨用。
- 用于固定滑台、定位及防止振动。
-
为常开（Normally Open）型。
供给气压时：夹紧线性导轨。
排出气压时：解除夹紧。
使用注意事项

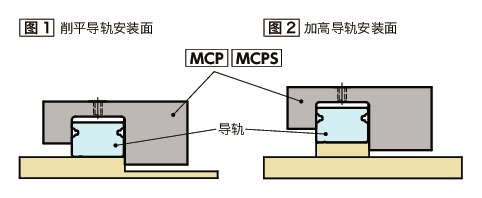

将MCPMCPS安装到导轨上时，需要如图1图2所示进行设计，以免与导轨安装面干涉。
保持力
本产品目录中的保持力是压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比。
