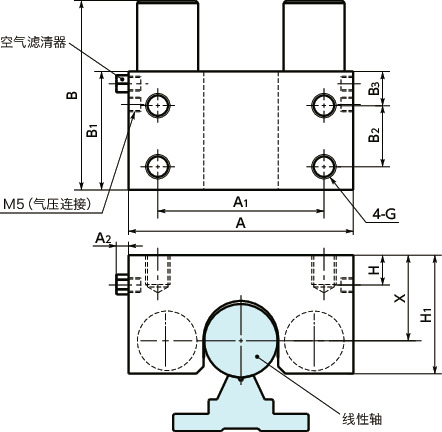

形状図
单位 : mm
| 型号 | A | A1 | A2 | B | B1 | B2 | B3 | X | H | H1 | G | 适合轴径 | 保持力 (N) |
保持扭矩 (N・m)＊1 |
质量 (kg) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MKRS-1600-A-A-04 | 54 | 15 | 5 | 56 | 37 | 15 | 11 | 22 | 6 | 31.5 | M5 | 16 | 300 | 2.4 | 0.39 | CAD | 请求报价 |
＊1： 轴旋转方向的保持扭矩。

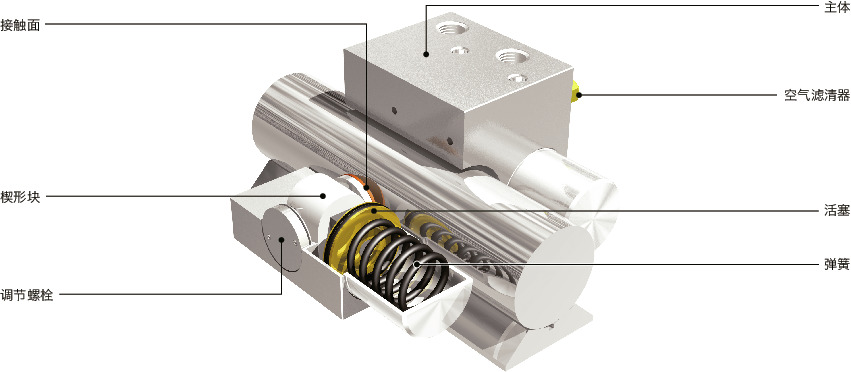

构造
材质、表面处理
| MKRS | |
|---|---|
| 主体 | 相当于SCr415 无电解镀镍 |
| 空气滤清器 | 黄铜 |
| 接触面 | 相当于SUJ2 无表面处理 |
| 调节螺栓 | 相当于SUJ2 无表面处理 |

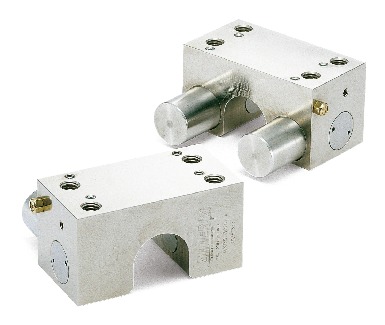

特点
- 线性轴用。
- 开放压力0.4MPa规格的MKRS。
- 用于固定滑台、定位及防止振动。
-
为常闭（Normally Closed）型。
供气时：解除夹紧。
排气时：借助弹簧的作用力夹紧轴。 - 也可在线性轴及圆轴上使用。
- MKRS-1600-A-04由于变更尺寸，更改了型号。新旧型号如下所示：
| 旧型号 | 新型号 |
|---|---|
| MKRS-1600-A-04 | MKRS-1600-A-A-04 |
规格
| 控制方式 | 气压、常闭 |
| 开放压力 | 0.4MPa |
| 最高使用压力 | 0.65MPa |
| 响应时间 | max. 0.06s |
| 夹紧寿命＊1 | 500万次 |
| 使用温度 | -10℃～+70℃ |
| 适用轴的直径 | φ12mm～φ60mm |
＊1： 仅供参考数值，并非保证数值。
- 推荐轴
| 材质 | 拉伸强度400N/mm2以上 |
| 硬度 | 54HRC以上(有效硬化层深度：0.5mm以上)，或者是 硬质镀铬(电镀硬度：800HV以上、电镀厚度：20μm以上) |
| 尺寸公差 | f8、g8或h7 |
| 圆度 | 尺寸公差的1/2 |
| 表面粗糙度 | Ra0.2～3.2 |
使用注意事项

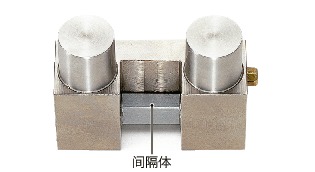

MKRS-04在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MKRS-04无法运作。
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N·m） |
|---|---|
| M5 | 5.5 |
| M8 | 23 |
| M10 | 46 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）
配管
| 轴径 | 螺纹公称直径 | 空气消耗量＊1 （ℓ/周期（ANR）） |
|---|---|---|
| φ12 | M5 | 0.014 |
| φ16 | M5 | 0.015 |
| φ20 | M5 | 0.014 |
| φ25 | M5 | 0.015 |
| φ30 | M5 | 0.022 |
| φ40 | M5 | 0.029 |
| φ50 | M5 | 0.029 |
| φ60 | M5 | 0.029 |
＊1： 压力为0.4MPa时的值。
