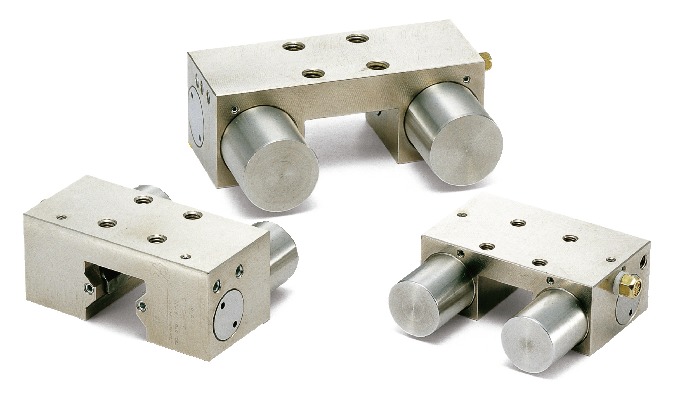

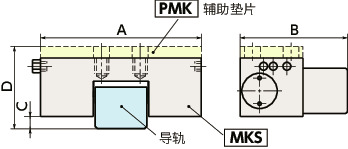

形状図
夹紧部的形状因型号而异。各型号的形状请确认CAD数据。
尺寸・CAD
单位 : mm
| 型号 | A | A1 | A2 | B | B1 | B2 | B3 | G | H | 保持力（N） 标准/增压连接＊1 |
质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MKS-1201-A | 48.6 | 15 | - | 64 | 50 | 15 | 20.5 | M4 | 4.5 | 250/600 | 0.21 | CAD | 请求报价 |
| MKS-1501-A | 55 | 15 | 5 | 58 | 39 | 15 | 15.5 | M4 | 4.5 | 400/1050 | 0.27 | CAD | 请求报价 |
| MKS-1501-E | 55 | 15 | 6 | 58 | 39 | 15 | 15.5 | M4 | 4.5 | 400/1050 | 0.26 | CAD | 请求报价 |
| MKS-1501/300 | 64 | 15 | 5 | 58 | 39 | 15 | 15.5 | M4 | 4.5 | 400/- | 0.3 | CAD | 请求报价 |
| MKS-1502-K | 55 | 15 | 5 | 58 | 39 | 15 | 15.5 | M4 | 4.5 | 400/1050 | 0.27 | CAD | 请求报价 |
| MKS-1502-KB | 77 | 15 | - | 58 | 39 | 15 | 11.5 | M5 | 5 | 400/- | 0.45 | CAD | 请求报价 |
| MKS-1503-BM | 55 | 15 | 6 | 58 | 39 | 15 | 15.5 | M4 | 4.5 | 400/1300 | 0.25 | CAD | 请求报价 |
| MKS-1504-F | 55 | 15 | 6 | 58 | 39 | 15 | 15.5 | M4 | 4.5 | 400/1300 | 0.25 | CAD | 请求报价 |
| MKS-1505-AK | 55 | 15 | 5 | 58 | 39 | 15 | 15.5 | M4 | 4.5 | 400/1050 | 0.26 | CAD | 请求报价 |
| MKS-1510-B | 55 | 15 | 5 | 58 | 39 | 15 | 15.5 | M4 | 4.5 | 400/1050 | 0.26 | CAD | 请求报价 |
| MKS-1514-D | 55 | 15 | 5 | 58 | 39 | 15 | 15.5 | M4 | 4.5 | 400/- | 0.27 | CAD | 请求报价 |
| MKS-1701-B | 70 | 15 | 5 | 64 | 48 | 15 | 11.5 | M5 | 7.5 | 250/600 | 0.29 | CAD | 请求报价 |
| MKS-2001-A | 66 | 20 | 6 | 61 | 39 | 20 | 5 | M5 | 5.5 | 600/1300 | 0.33 | CAD | 请求报价 |
| MKS-2001-E | 66 | 20 | 5 | 61 | 39 | 20 | 9 | M6 | 6 | 600/1300 | 0.35 | CAD | 请求报价 |
| MKS-2001-G | 60 | 15 | - | 68 | 49 | 25 | 12 | M5 | 6 | 400/- | 0.37 | CAD | 请求报价 |
| MKS-2002-K | 66 | 20 | 5 | 61 | 39 | 20 | 5 | M5 | 5.5 | 600/1300 | 0.33 | CAD | 请求报价 |
| MKS-2002-KB | 88 | 20 | 5 | 61 | 39 | 20 | 5 | M5 | 5.5 | 600/1600 | 0.39 | CAD | 请求报价 |
| MKS-2003-BM | 66 | 20 | 5 | 61 | 39 | 20 | 9 | M6 | 6 | 600/1300 | 0.36 | CAD | 请求报价 |
| MKS-2004-F | 66 | 20 | 5 | 61 | 39 | 20 | 9 | M6 | 6 | 600/1300 | 0.35 | CAD | 请求报价 |
| MKS-2005-A | 66 | 20 | 5 | 61 | 39 | 20 | 5 | M5 | 5.5 | 600/- | 0.33 | CAD | 请求报价 |
| MKS-2005-AK | 66 | 20 | 5 | 61 | 39 | 20 | 9 | M6 | 6 | 600/1300 | 0.36 | CAD | 请求报价 |
| MKS-2005-KB | 80 | 20 | 5 | 58 | 39 | 20 | 15.5 | M4 | 4.5 | 400/1050 | 0.35 | CAD | 请求报价 |
| MKS-2010-B | 66 | 20 | 5 | 61 | 39 | 20 | 9 | M6 | 6 | 600/1600 | 0.35 | CAD | 请求报价 |
| MKS-2012-F | 66 | 20 | 5 | 61 | 39 | 20 | 9 | M6 | 6 | 600/1300 | 0.35 | CAD | 请求报价 |
| MKS-2014-D | 66 | 20 | 6 | 61 | 39 | 20 | 10 | M5 | 4.2 | 600/- | 0.31 | CAD | 请求报价 |
| MKS-2101-B | 77 | 15 | - | 58 | 39 | 15 | 21.5 | M5 | 5 | 400/- | 0.29 | CAD | 请求报价 |
| MKS-2501-A | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1400 | 0.41 | CAD | 请求报价 |
| MKS-2501-E | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 7.5 | 750/1500 | 0.39 | CAD | 请求报价 |
| MKS-2501-G | 75 | 20 | - | 65 | 44 | 20 | 12 | M6 | 8 | 750/- | 0.46 | CAD | 请求报价 |
| MKS-2501-N | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1400 | 0.41 | CAD | 请求报价 |
| MKS-2501/1000 | 84 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/- | 0.47 | CAD | 请求报价 |
| MKS-2502-K | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1400 | 0.41 | CAD | 请求报价 |
| MKS-2502-KB | 121 | 50 | 5 | 57 | 36 | 20 | 5 | M8 | 10 | 750/1400 | 0.7 | CAD | 请求报价 |
| MKS-2502-R | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/- | 0.41 | CAD | 请求报价 |
| MKS-2503-B | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1500 | 0.48 | CAD | 请求报价 |
| MKS-2503-MR | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1500 | 0.48 | CAD | 请求报价 |
| MKS-2505-A | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/- | 0.42 | CAD | 请求报价 |
| MKS-2505-AK | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1500 | 0.48 | CAD | 请求报价 |
| MKS-2505-AR | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1500 | 0.48 | CAD | 请求报价 |
| MKS-2505-KB | 120 | 50 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1950 | 0.64 | CAD | 请求报价 |
| MKS-2512-F | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1500 | 0.48 | CAD | 请求报价 |
| MKS-2514-D | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/- | 0.42 | CAD | 请求报价 |
| MKS-2514-E | 75 | 20 | 5 | 56 | 35 | 20 | 5 | M6 | 8 | 750/1500 | 0.42 | CAD | 请求报价 |
| MKS-2701-B | 88 | 20 | - | 65 | 43 | 20 | 9.5 | M6 | 6 | 600/- | 0.44 | CAD | 请求报价 |
| MKS-3001-A | 90 | 22 | 5 | 68 | 39 | 22 | 8.5 | M8 | 10 | 1050/2600 | 0.7 | CAD | 请求报价 |
| MKS-3001-E | 90 | 22 | 5 | 60 | 39 | 22 | 8.5 | M8 | 9 | 750/1400 | 0.76 | CAD | 请求报价 |
| MKS-3001-G | 90 | 22 | - | 78 | 49 | 22 | 13.5 | M8 | 8 | 1050/- | 0.66 | CAD | 请求报价 |
| MKS-3002-K | 90 | 22 | 5 | 68 | 39 | 22 | 8.5 | M8 | 10 | 1050/2600 | 0.69 | CAD | 请求报价 |
| MKS-3002-KB | 142 | 22 | 5 | 68 | 39 | 22 | 8.5 | M8 | 8 | 1050/2800 | 1.18 | CAD | 请求报价 |
| MKS-3003-BM | 90 | 22 | 5 | 68 | 39 | 22 | 8.5 | M8 | 9 | 1050/2600 | 0.77 | CAD | 请求报价 |
| MKS-3004-F | 90 | 22 | 5 | 60 | 39 | 22 | 8.5 | M8 | 9 | 750/1400 | 0.76 | CAD | 请求报价 |
| MKS-3005-A | 90 | 22 | 5 | 68 | 39 | 22 | 8.5 | M8 | 7 | 1050/- | 0.68 | CAD | 请求报价 |
| MKS-3005-AK | 90 | 22 | 5 | 68 | 39 | 22 | 8.5 | M8 | 9 | 1050/2600 | 0.79 | CAD | 请求报价 |
| MKS-3012-F | 90 | 22 | 5 | 60 | 39 | 22 | 8.5 | M8 | 9 | 750/1500 | 0.77 | CAD | 请求报价 |
| MKS-3014-E | 90 | 22 | 5 | 60 | 39 | 22 | 8.5 | M8 | 9 | 750/1400 | 0.77 | CAD | 请求报价 |
| MKS-3501-A | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 0.83 | CAD | 请求报价 |
| MKS-3501-B | 121 | 50 | 5 | 57 | 36 | 20 | 5 | M8 | 10 | 750/1400 | 0.69 | CAD | 请求报价 |
| MKS-3501-E | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 0.98 | CAD | 请求报价 |
| MKS-3501-G | 96 | 20 | - | 73 | 44 | 20 | 10 | M8 | 10 | 1050/- | 0.71 | CAD | 请求报价 |
| MKS-3501/1000 | 114 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 750/- | 0.94 | CAD | 请求报价 |
| MKS-3502-D | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/- | 1 | CAD | 请求报价 |
| MKS-3502-K | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 0.82 | CAD | 请求报价 |
| MKS-3502-KB | 156 | 60 | 5 | 67 | 39 | 20 | 9.5 | M10 | 10 | 1250/2200 | 1.44 | CAD | 请求报价 |
| MKS-3503-BM | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 1 | CAD | 请求报价 |
| MKS-3503-MR | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 1 | CAD | 请求报价 |
| MKS-3504-F | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 1 | CAD | 请求报价 |
| MKS-3505-A | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/- | 0.83 | CAD | 请求报价 |
| MKS-3505-AK | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 1 | CAD | 请求报价 |
| MKS-3505-AR | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 1 | CAD | 请求报价 |
| MKS-3505-KB | 156 | 60 | 5 | 70 | 42 | 20 | 9.5 | M10 | 10 | 1250/2200 | 1.47 | CAD | 请求报价 |
| MKS-3512-F | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 0.98 | CAD | 请求报价 |
| MKS-3514-D | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/- | 0.84 | CAD | 请求报价 |
| MKS-3514-E | 100 | 24 | 5 | 67 | 39 | 24 | 7.5 | M8 | 10 | 1250/2200 | 0.98 | CAD | 请求报价 |
| MKS-4501-A | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.51 | CAD | 请求报价 |
| MKS-4501-E | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.88 | CAD | 请求报价 |
| MKS-4501/1000 | 130 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/- | 1.62 | CAD | 请求报价 |
| MKS-4502-E | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 11.8 | 1450/3300 | 1.5 | CAD | 请求报价 |
| MKS-4502-K | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.52 | CAD | 请求报价 |
| MKS-4502-R | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/- | 1.51 | CAD | 请求报价 |
| MKS-4503-BM | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.79 | CAD | 请求报价 |
| MKS-4503-MR | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.77 | CAD | 请求报价 |
| MKS-4504-F | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.77 | CAD | 请求报价 |
| MKS-4505-A | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/- | 1.52 | CAD | 请求报价 |
| MKS-4505-AK | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.79 | CAD | 请求报价 |
| MKS-4505-AR | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.79 | CAD | 请求报价 |
| MKS-4512-F | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.77 | CAD | 请求报价 |
| MKS-4514-D | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/- | 1.5 | CAD | 请求报价 |
| MKS-4514-E | 120 | 26 | 5 | 82 | 49 | 26 | 11.5 | M10 | 15 | 1450/3300 | 1.78 | CAD | 请求报价 |
| MKS-5001-B | 156 | 60 | 5 | 67 | 39 | 20 | 9.5 | M10 | 10 | 1250/2200 | 1.45 | CAD | 请求报价 |
| MKS-5501-A | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 18 | 1450/3300 | 1.83 | CAD | 请求报价 |
| MKS-5501-F | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/3300 | 1.88 | CAD | 请求报价 |
| MKS-5501-SR | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 18 | 1450/3300 | 1.81 | CAD | 请求报价 |
| MKS-5502-K | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 18 | 1450/3000 | 1.8 | CAD | 请求报价 |
| MKS-5502-R | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/- | 2.07 | CAD | 请求报价 |
| MKS-5503-MR | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/3300 | 2.3 | CAD | 请求报价 |
| MKS-5504-F | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/3300 | 2.06 | CAD | 请求报价 |
| MKS-5505-AK | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/3300 | 2.07 | CAD | 请求报价 |
| MKS-5505-AR | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/3300 | 2.06 | CAD | 请求报价 |
| MKS-5514-C | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 18 | 1450/3300 | 1.8 | CAD | 请求报价 |
| MKS-5515-A | 128 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/3300 | 1.88 | CAD | 请求报价 |
| MKS-6501-A | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/3300 | 2.62 | CAD | 请求报价 |
| MKS-6501-E | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 20 | 1450/3300 | 2.83 | CAD | 请求报价 |
| MKS-6501-F | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/- | 2.17 | CAD | 请求报价 |
| MKS-6501-N | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 11 | 1450/3300 | 2.36 | CAD | 请求报价 |
| MKS-6501/1000 | 150 | 30 | 5 | 82 | 49 | 30 | 9 | M10 | 15 | 1450/- | 2.85 | CAD | 请求报价 |
| MKS-6502-R | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 19 | 1450/- | 2.6 | CAD | 请求报价 |
| MKS-6503-MR | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 20 | 1450/3300 | 2.84 | CAD | 请求报价 |
| MKS-6504-F | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 20 | 1450/3300 | 2.81 | CAD | 请求报价 |
| MKS-6505-AK | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 20 | 1450/3300 | 2.8 | CAD | 请求报价 |
| MKS-6505-AR | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 20 | 1450/3300 | 2.8 | CAD | 请求报价 |
| MKS-6512-F | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 20 | 1450/3300 | 2.81 | CAD | 请求报价 |
| MKS-6514-E | 138 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 20 | 1450/3300 | 2.81 | CAD | 请求报价 |
| MKS-8501-A | 160 | 30 | 5 | 82 | 49 | 30 | 9.5 | M10 | 15 | 1450/3300 | 3.05 | CAD | 请求报价 |
＊1： 增压连接的保持力是压力为0.6MPa时的值。
没有增压连接数值的型号，不支持增压连接。
为使MKS的高度与线轨滑座的高度一致，可搭配辅助垫片PMK。

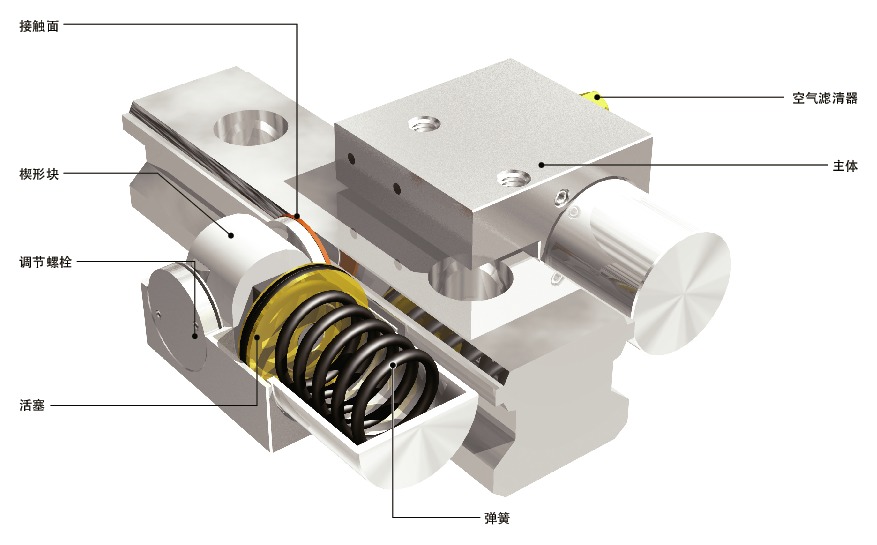

构造
材质、表面处理
| MKS | |
|---|---|
| 主体 | 相当于SCr415 无电解镀镍 |
| 空气滤清器 | 黄铜 |
| 接触面 | 相当于SUJ2 无表面处理 |
| 调节螺栓 | 相当于SUJ2 无表面处理 |
特点
- 用于固定滑台、定位及防止振动。
-
为常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助弹簧的作用力夹紧线性导轨。 - 设计小巧。
- ISO 6级洁净度。
-
有关各种试验数据，请参阅下述各页。
⇒查看实验结果
- 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。
增压连接
“增压连接”是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。增压连接的连接方法
- 拆除空气滤清器。
- 装上管接头、软管和电磁阀。
- 开始供气。
- 启动电磁阀，确认库浪霸的开闭状况。
规格
| MKS-03 | MKS-04 | MKS | |
|---|---|---|---|
| 控制方式 | 气压、常闭 | ||
| 开放压力 | 0.3MPa | 0.4MPa | 0.55MPa |
| 最高使用压力 | 0.65MPa | ||
| 响应时间 | 最大0.06s | ||
| 夹紧寿命＊1 | 500万次 | ||
| 使用温度 | -10℃～+70℃ | ||
| 适用导轨的公称尺寸 | ＃15～＃65 | ＃15～＃65 | ＃12～＃85 |
＊1： 仅供参考数值，并非保证数值。增压连接时的寿命为100万次。

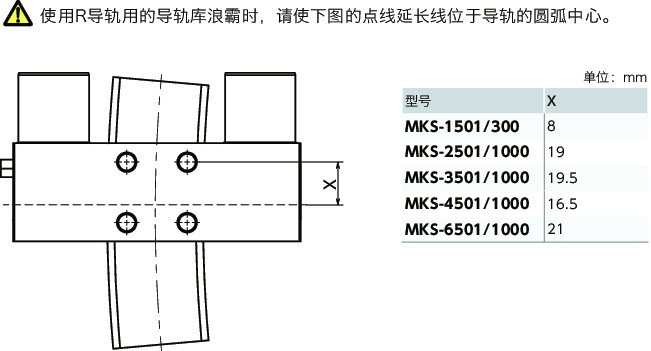

使用注意事项

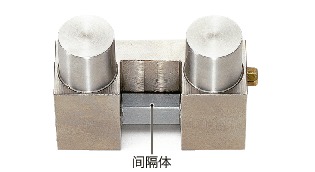

MKS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MKS无法运作。
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。

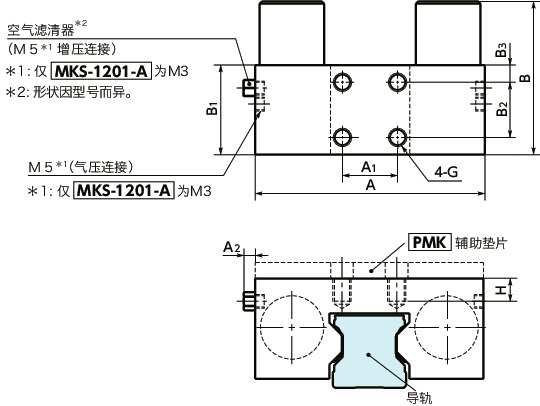

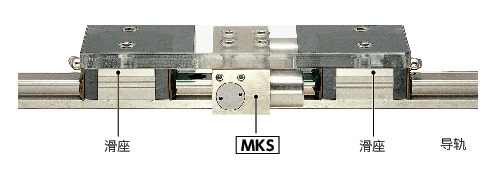

安装图
配管
| 导轨公称尺寸 | 螺纹公称直径 | 空气消耗量＊1（ℓ/周期（ANR）） 标准连接/增压连接 |
|---|---|---|
| ＃12 | M3 | 0.007/0.021 |
| ＃15 | M5 | 0.011/0.035 |
| ＃20 | M5 | 0.019/0.063 |
| ＃21 | M5 | 0.007/0.020 |
| ＃25 | M5 | 0.021/0.068 |
| ＃27 | M5 | 0.019/0.063 |
| ＃30 | M5 | 0.031/0.121 |
| ＃35 | M5 | 0.031/0.129 |
| ＃45 | M5 | 0.041/0.175 |
| ＃50 | M5 | 0.031/0.121 |
| ＃55 | M5 | 0.041/0.175 |
| ＃65 | M5 | 0.041/0.175 |
＊1： 压力为0.6MPa时的值。
