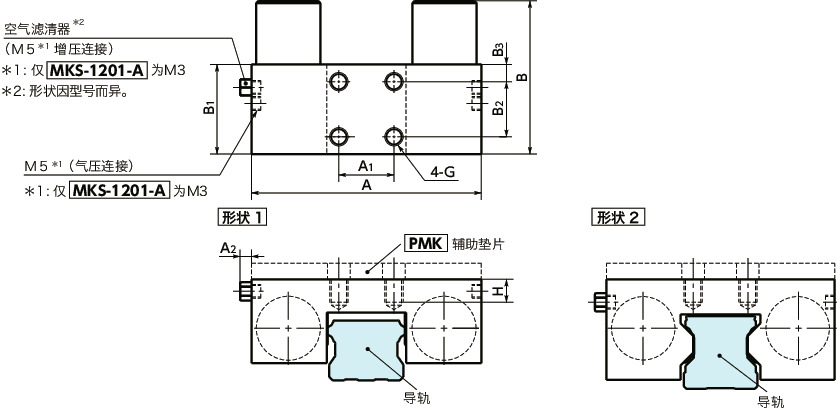

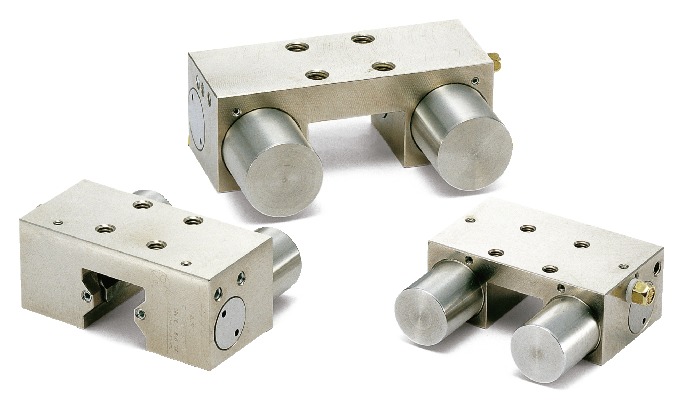

形状図
夹紧部的形状因型号而异。各型号的形状请确认CAD数据。
单位 : mm
| 型号 | 保持力（N） 标准/增压连接 |
A | A1 | A2 | B | B1 | B2 | B3 | G | H | 质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MKS-3001-A-03 | 750/1320 | 90 | 22 | 5 | 68 | 39 | 22 | 8.5 | M8 | 10 | 0.7 | CAD | 请求报价 |
＊1： 增压连接的保持力是压力为0.3MPa时的值。

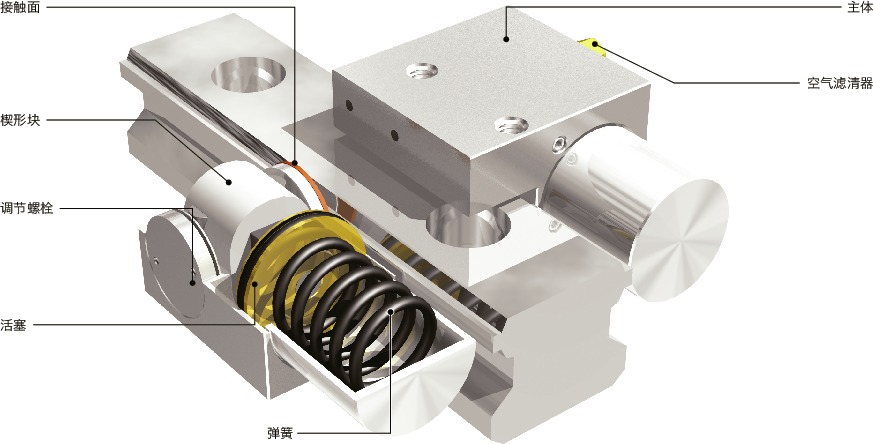

构造
材质、表面处理
| MKS | |
|---|---|
| 主体 | 相当于SCr415 无电解镀镍 |
| 空气滤清器 | 黄铜 |
| 接触面 | 相当于SUJ2 无表面处理 |
| 调节螺栓 | 相当于SUJ2 无表面处理 |
特点
- 开放压力0.3MPa规格的MKS。
- 标准规格MKS的开放压力(0.55MPa)过高时，请使用此型号。
-
为常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助弹簧的作用力夹紧线性导轨。 - 设计小巧。
- ISO 6级洁净度。
增压连接
“增压连接”是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。增压连接的连接方法
- 拆除空气滤清器。
- 装上管接头、软管和电磁阀。
- 开始供气。
- 启动电磁阀，确认库浪霸的开闭状况。
规格
| 控制方式 | 气压、常闭 |
| 开放压力 | 0.3MPa |
| 最高使用压力 | 0.65MPa |
| 响应时间 | 最大0.06s |
| 夹紧寿命＊1 | 500万次 |
| 使用温度 | -10℃～+70℃ |
| 适用导轨的公称尺寸 | ＃15～＃65 |
＊1： 仅供参考数值，并非保证数值。增压连接时的寿命为100万次。
使用注意事项

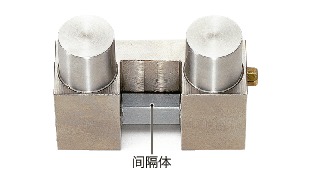

MKS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MKS无法运作。
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N·m） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
＊1： 请使用强度等级在8.8以上的螺纹。

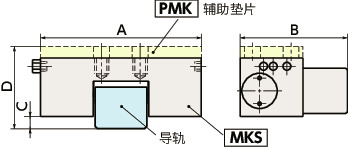

安装图
配管
| 导轨公称尺寸 | 螺纹公称直径 | 空气消耗量＊1（ℓ/周期（ANR）） 标准连接/增压连接 |
|---|---|---|
| ＃15 | M5 | 0.008/0.025 |
| ＃20 | M5 | 0.014/0.045 |
| ＃25 | M5 | 0.015/0.049 |
| ＃30 | M5 | 0.022/0.086 |
| ＃35 | M5 | 0.022/0.092 |
| ＃45 | M5 | 0.029/0.125 |
| ＃55 | M5 | 0.029/0.125 |
| ＃65 | M5 | 0.029/0.125 |
＊1： 压力为0.3MPa时的值。
