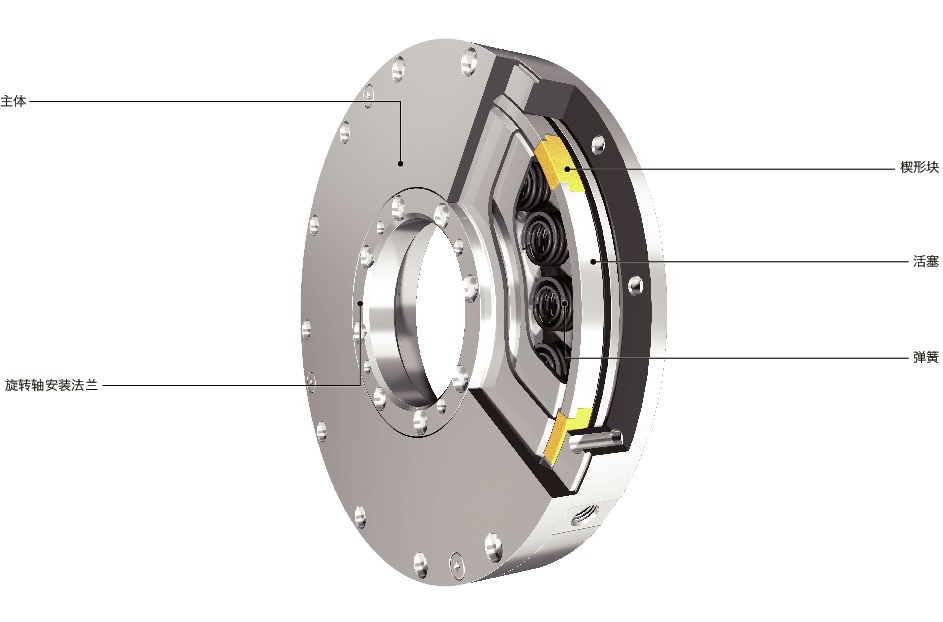

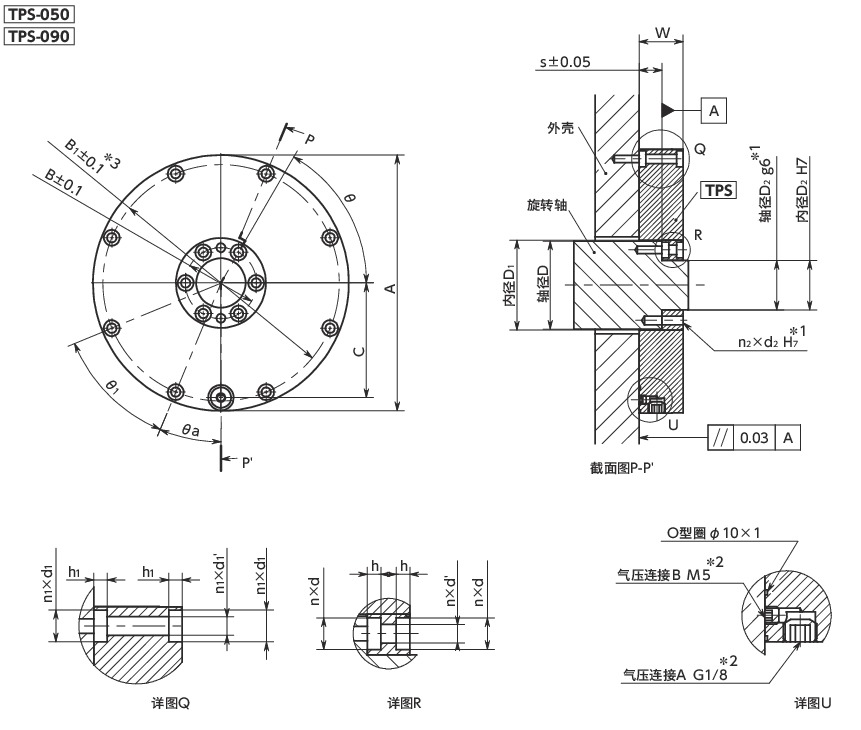

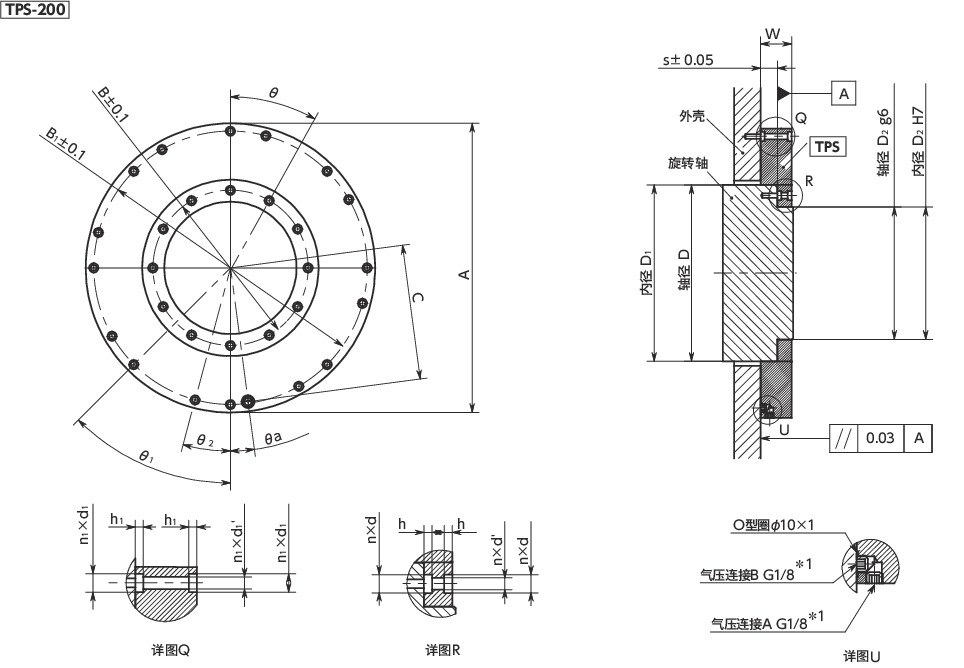

形状図

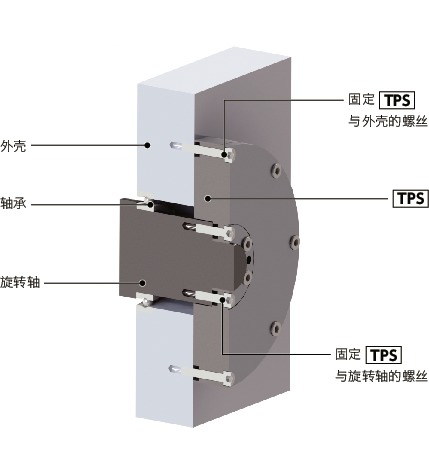

＊1：为获取旋转轴与TPS的同轴度，请对轴或销进行定心。
＊2：可从任何一个气压连接供应气体。使用气压连接B时，请使用附带的O型圈。
＊3：尺寸图中标示的公差为螺纹孔的螺距公差。销孔的孔距公差因尺寸而异。TPS-050±0.01、TPS-090H8。
＊1：可从任何一个气压连接供应气体。使用气压连接B时，请使用附带的O型圈。
| 型号 | 适用的旋转轴径 | 保持扭矩 (N・m) | A | B | B1 | C | θ (°) | θ1(°) | θ2(°) | θa(°) | D | D1 | D2 | W | s | n | d | d' | h | n1 | d1 | d1' | h1 | n2 | d2 | 质量 （kg） | CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TPS-050 | 50 | 60 | 145 | 40 | 134 | 65 | 60 | 45 | - | 22.5 | 50 | 51 | 28 | 25 | 13 | 6 | 9 | 5.3 | 3.8 | 8 | 9 | 5.3 | 3.8 | 2 | 5 | 2.35 | - |
部分产品停产及替代品说明
“LinearClamper-Zee® ” 的部分型号即将停产。同时，本公司将会发售替代品，现将情况说明如下。
请参看详情
