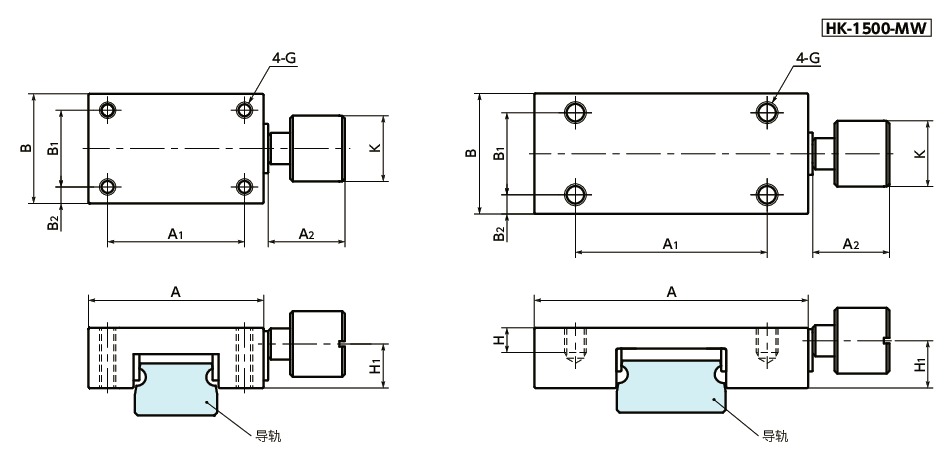

形状図
单位 : mm
| 型号 | A | A1 | A2 | B | B1 | B2 | G | K | H | H1 | 螺丝紧固扭矩 （N・m） | 保持力（N）＊1 | 质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HK-2000-M | 46 | 38 | 14 | 26 | 19 | 3.5 | M4 | 14 | - | 9.6 | 1.3 | 220 | 0.13 | CAD | 请求报价 |
＊1： 按照所示的紧固扭矩拧紧后的值。

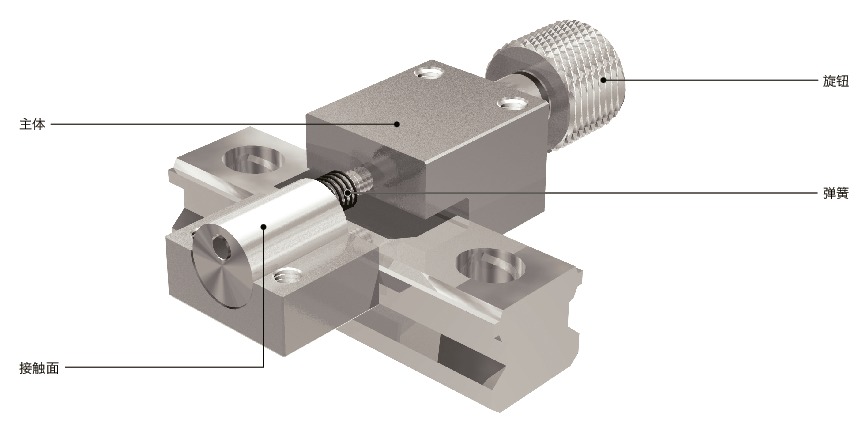

构造
材质、表面处理
| miniHK | |
|---|---|
| 主体 | SUS304 |
| 旋钮 | SUS303或SUS304 |
| 弹簧 | SUS304-WPB |
| 接触面 | SUS304 |

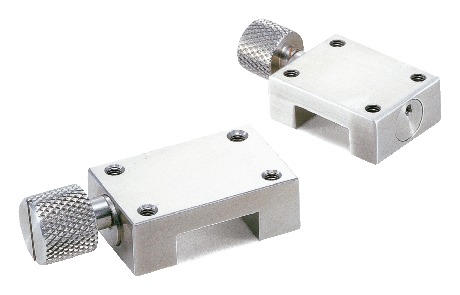

特点

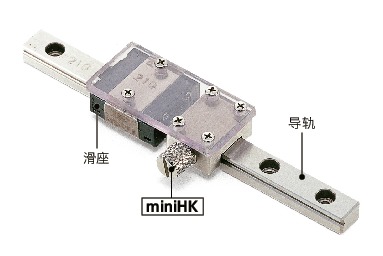

- 微型线性导轨用。
- 也可用一字螺丝刀紧固。
- 用于固定滑台、定位及防止振动。
- 全不锈钢制。
- 设计紧凑。
- 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。
规格
| 控制方式 | 手动 |
| 使用温度 | 0℃～50℃ |
| 适用导轨的公称尺寸 | ＃5～＃25、＃5W～＃15W |
使用注意事项
如果过度旋松旋钮，可能会导致接触面脱落。请勿过度旋松旋钮。安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M2 | 0.3 |
| M3 | 1.2 |
| M4 | 2.8 |
| M6 | 6 |
＊1： 请使用强度等级8.8或A2-70以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。

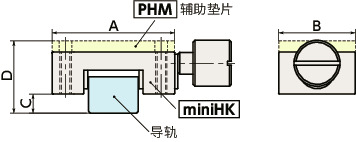

安装图
