形状図
尺寸・CAD
| 型号 | A | A1 | B1 | B2 | B3 | d（通孔） 适用螺纹尺寸 | t | 质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| PKW-25-4 | 70 | 57 | 92 | 45 | 40 | M8 | 4 | 0.19 | CAD | 请求报价 |
| PKW-30-3 | 90 | 72 | 103.5 | 52 | 44 | M10 | 3 | 0.21 | CAD | 请求报价 |
| PKW-35-4 | 100 | 82 | 120.5 | 62 | 52 | M10 | 4 | 0.36 | CAD | 请求报价 |
| PKW-35-7 | 100 | 82 | 120.5 | 62 | 52 | M10 | 7 | 0.63 | CAD | 请求报价 |
| PKW-35-11 | 100 | 82 | 120.5 | 62 | 52 | M10 | 11 | 0.99 | CAD | 请求报价 |
| PKW-45-8 | 120 | 100 | 155 | 80 | 60 | M12 | 8 | 1.1 | CAD | 请求报价 |
| PKW-45-10 | 120 | 100 | 155 | 80 | 60 | M12 | 10 | 1.39 | CAD | 请求报价 |
| PKW-45-18 | 120 | 100 | 155 | 80 | 60 | M12 | 18 | 2.48 | CAD | 请求报价 |
| PKW-55-7 | 140 | 116 | 184 | 95 | 70 | M14 | 7 | 1.34 | CAD | 请求报价 |
| PKW-55-10 | 140 | 116 | 184 | 95 | 70 | M14 | 10 | 1.92 | CAD | 请求报价 |
| PKW-55-17 | 140 | 116 | 184 | 95 | 70 | M14 | 17 | 3.27 | CAD | 请求报价 |
材质、表面处理
| PKW | |
|---|---|
| 辅助垫片 | 相当于SS330 黑色氧化膜处理 |
特点

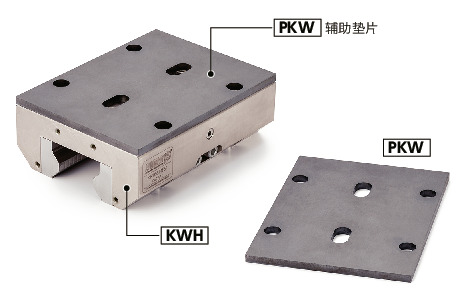

- 用于使KWHKBH的高度与线轨滑座的高度一致的辅助垫片。
- 根据KWHKBH与线性导轨的组合，有时需要使用辅助垫片。请确认选型表。
