Nabeya Bi-tech

  • 导轨钳制器®

导轨库浪霸用辅助垫片

Adapting Plate

PMK

安全注意事项术语说明安装与维护试验数据故障诊断

符号RoHS指令

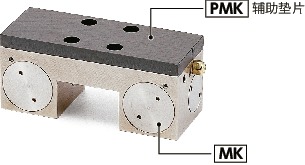

PMK导轨库浪霸用辅助垫片

形状図

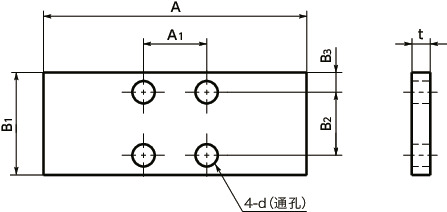

PMK导轨库浪霸用辅助垫片寸法図

尺寸・CAD

单位 : mm

型号 A A1 B1 B2 B3 d（通孔）
适用螺纹尺寸		 t 质量
（kg）		 CAD下载 请求报价
PMK-15-4 55 15 39 15 15.5 M4 4 0.07 CAD 请求报价
PMK-20-2-A 66 20 30 20 5 M6 2 0.03 CAD 请求报价
PMK-20-4-A 66 20 30 20 5 M6 4 0.06 CAD 请求报价
PMK-25-2 75 20 35 20 5 M6 2 0.04 CAD 请求报价
PMK-25-4 75 20 35 20 5 M6 4 0.08 CAD 请求报价
PMK-25-5 75 20 35 20 5 M6 5 0.1 CAD 请求报价
PMK-25-6 75 20 35 20 5 M6 6 0.12 CAD 请求报价
PMK-25-8 75 20 35 20 5 M6 8 0.16 CAD 请求报价
PMK-25-9 75 20 35 20 5 M6 9 0.18 CAD 请求报价
PMK-30-2 90 22 39 22 8.5 M8 2 0.06 CAD 请求报价
PMK-30-3 90 22 39 22 8.5 M8 3 0.08 CAD 请求报价
PMK-30-5 90 22 39 22 8.5 M8 5 0.13 CAD 请求报价
PMK-30-6 90 22 39 22 8.5 M8 6 0.16 CAD 请求报价
PMK-35-1 100 24 39 24 7.5 M8 1 0.03 CAD 请求报价
PMK-35-3 100 24 39 24 7.5 M8 3 0.09 CAD 请求报价
PMK-35-4 100 24 39 24 7.5 M8 4 0.12 CAD 请求报价
PMK-35-7 100 24 39 24 7.5 M8 7 0.21 CAD 请求报价
PMK-35-8 100 24 39 24 7.5 M8 8 0.24 CAD 请求报价
PMK-35-10 100 24 39 24 7.5 M8 10 0.29 CAD 请求报价
PMK-35-11 100 24 39 24 7.5 M8 11 0.32 CAD 请求报价
PMK-35-14 100 24 39 24 7.5 M8 14 0.41 CAD 请求报价
PMK-35-15 100 24 39 24 7.5 M8 15 0.44 CAD 请求报价
PMK-45-2 120 26 49 26 11.5 M10 2 0.09 CAD 请求报价
PMK-45-6 120 26 49 26 11.5 M10 6 0.27 CAD 请求报价
PMK-45-8 120 26 49 26 11.5 M10 8 0.35 CAD 请求报价
PMK-45-10 120 26 49 26 11.5 M10 10 0.44 CAD 请求报价
PMK-45-12 120 26 49 26 11.5 M10 12 0.53 CAD 请求报价
PMK-45-16 120 26 49 26 11.5 M10 16 0.46 CAD 请求报价
PMK-45-18 120 26 49 26 11.5 M10 18 0.79 CAD 请求报价
PMK-55-3 128 30 49 30 9.5 M10 3 0.14 CAD 请求报价
PMK-55-6 128 30 49 30 9.5 M10 6 0.28 CAD 请求报价
PMK-55-7 128 30 49 30 9.5 M10 7 0.33 CAD 请求报价
PMK-55-10 128 30 49 30 9.5 M10 10 0.47 CAD 请求报价
PMK-55-13 128 30 49 30 9.5 M10 13 0.01 CAD 请求报价
PMK-55-16 128 30 49 30 9.5 M10 16 0.75 CAD 请求报价
PMK-55-17 128 30 49 30 9.5 M10 17 0.8 CAD 请求报价
PMK-65-7 138 30 49 30 9.5 M10 7 0.35 CAD 请求报价
PMK-65-10 138 30 49 30 9.5 M10 10 0.51 CAD 请求报价
PMK-65-17 138 30 49 30 9.5 M10 17 0.82 CAD 请求报价

材质、表面处理

PMK
主体 相当于SS330
黑色氧化膜处理

特点

  • 用于使MKMKSHK的高度与线轨滑座的高度一致的辅助垫片。
  • 根据MKMKSHK与线性导轨的组合，有时需要使用辅助垫片。请确认选型表。
