Nabeya Bi-tech

  • 导轨钳制器®

导轨库浪霸用辅助垫片

Adapting Plate

PMKL

安全注意事项术语说明安装与维护试验数据故障诊断

符号RoHS指令

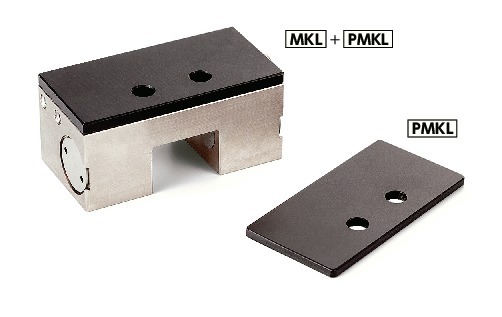

PMKL导轨库浪霸用辅助垫片

形状図

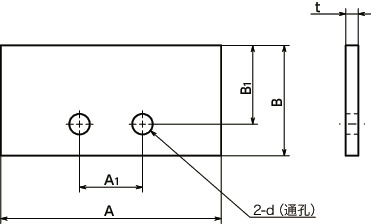

PMKL导轨库浪霸用辅助垫片寸法図

尺寸・CAD

单位 : mm

型号 A A1 B B1 t d（通孔） 适用螺纹尺寸 质量 （kg） CAD下载 请求报价
PMKL-15-4 47 15 39 23.5 4 M4 0.06 CAD 请求报价
PMKL-20-2 63 20 39 25 2 M5 0.04 CAD 请求报价
PMKL-25-2 70 20 35 25 2 M6 0.04 CAD 请求报价
PMKL-25-4 70 20 35 25 4 M6 0.08 CAD 请求报价
PMKL-25-6 70 20 35 25 6 M6 0.12 CAD 请求报价
PMKL-25-8 70 20 35 25 8 M6 0.15 CAD 请求报价

材质、表面处理

PMKL
辅助垫片 相当于SS330
黑色氧化膜处理

特点

  • 用于使MKLMKSL的高度与线轨滑座的高度一致的辅助垫片。
  • 根据MKLMKSL与线性导轨的组合，有时需要使用辅助垫片。
