  • 导轨钳制器®

导轨库浪霸用辅助垫片

Adapting Plate

PUB

安全注意事项术语说明安装与维护试验数据故障诊断

符号RoHS指令

PUB导轨库浪霸用辅助垫片

形状図

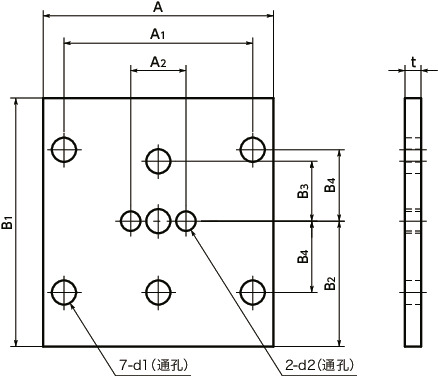

PUB导轨库浪霸用辅助垫片寸法図

尺寸・CAD

单位 : mm

型号 A A1 A2 B1 B2 B3 B4 d1（通孔） 适用螺纹尺寸 d2（通孔） 适用螺纹尺寸 t 质量
（kg）		 CAD下载 请求报价
PUB-25-1-5 70 57 20 99 49.5 20 22.5 M8 M6 1.5 0.08 CAD 请求报价
PUB-25-2 70 57 20 99 49.5 20 22.5 M8 M6 2 0.16 CAD 请求报价
PUB-25-4 70 57 20 99 49.5 20 22.5 M8 M6 4 0.21 CAD 请求报价
PUB-25-5-5 70 57 20 99 49.5 20 22.5 M8 M6 5.5 0.28 CAD 请求报价
PUB-30-3 90 72 22 109 54.5 22 26 M10 M8 3 0.22 CAD 请求报价
PUB-35-2 100 82 24 109 54.5 26 31 M10 M8 2 0.16 CAD 请求报价
PUB-35-4 100 82 24 109 54.5 26 31 M10 M8 4 0.28 CAD 请求报价
PUB-35-7 100 82 24 109 54.5 26 31 M10 M8 7 0.56 CAD 请求报价
PUB-35-9 100 82 24 109 54.5 26 31 M10 M8 9 0.72 CAD 请求报价
PUB-35-11 100 82 24 109 54.5 26 31 M10 M8 11 0.87 CAD 请求报价
PUB-45-8 120 100 26 109 54.5 30 40 M12 M10 8 0.78 CAD 请求报价
PUB-45-10 120 100 26 109 54.5 30 40 M12 M10 10 0.95 CAD 请求报价
PUBL-45-10 120 100 - 197 98.5 30 40 M12 - 10 1.79 CAD 请求报价
PUB-45-18 120 100 26 109 54.5 30 40 M12 M10 18 1.76 CAD 请求报价
PUBL-55-3 140 116 - 197 98.5 35 47.5 M14 - 3 0.63 CAD 请求报价
PUBL-55-10 140 116 - 197 98.5 35 47.5 M14 - 10 2.07 CAD 请求报价
PUBL-55-13 140 116 - 197 98.5 35 47.5 M14 - 13 2.69 CAD 请求报价
PUBL-65-10 170 142 - 197 98.5 41 55 M16 - 10 2.62 CAD 请求报价

材质、表面处理

PUB
主体 相当于SS330
黑色氧化膜处理

特点

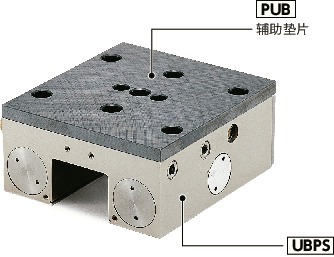

  • 用于使UBPS的高度与线轨滑座的高度一致的辅助垫片。
  • 根据UBPS与线性导轨的组合，有时需要使用辅助垫片。请确认选型表。

型号列表
