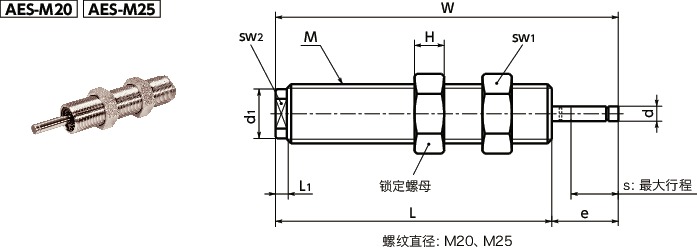

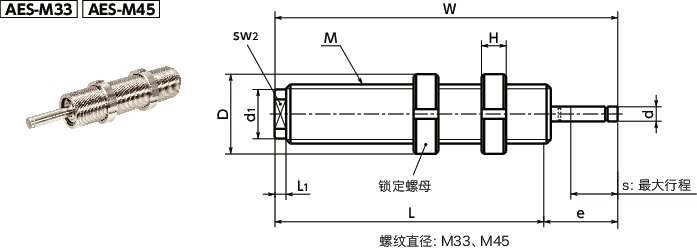

形状図
尺寸・CAD
单位 : mm
| 型号 | M | L | L1 | d | d1 | e | W | H | sw1 | D | sw2 | 质量 (g) |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AES-M20-1.5 | M20×1.5 | 76 | 3.5 | 6 | 18 | 19 | 95 | 10 | 24 | - | 14 | 120 | - |
| AES-M20-1.5L | M20×1.5 | 97 | 4 | 6 | 18 | 34 | 131 | 10 | 24 | - | 14 | 160 | - |
| AES-M25-1.5 | M25×1.5 | 105 | 4 | 8 | 23 | 31 | 136 | 12 | 30 | - | 19 | 270 | - |
| AES-M25-1.5L | M25×1.5 | 125 | 4 | 8 | 23 | 46 | 171 | 12 | 30 | - | 19 | 340 | - |
| AES-M33-1.5 | M33×1.5 | 125 | 5 | 10 | 28 | 40 | 165 | 10 | - | 41 | 24 | 610 | - |
| AES-M33-1.5L | M33×1.5 | 144 | 5 | 10 | 28 | 60 | 204 | 10 | - | 41 | 24 | 700 | - |
| AES-M45-1.5 | M45×1.5 | 140 | 6 | 12 | 42 | 30 | 170 | 10 | - | 60 | 36 | 1230 | - |
| AES-M45-1.5L | M45×1.5 | 195 | 6 | 12 | 42 | 55 | 250 | 10 | - | 60 | 36 | 1670 | - |
*所有产品均附带2个锁定螺母。
